Manual del Usuario
PSA DUO SM
(sin purificador)
Te aconsejamos leer cuidadosamente este manual antes de proceder a conectarlo. Aquí encontrarás información importante y consejos útiles que te permitirán obtener el máximo rendimiento de tu dispositivo.
Ante cualquier duda o consulta podrás comunicarte con el Centro de Atención Telefónica.

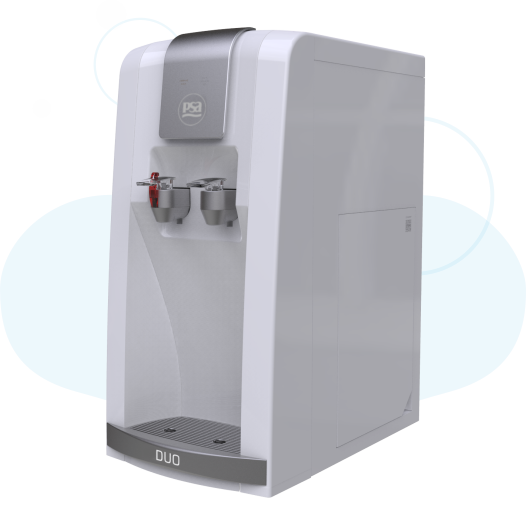

El PSA DUO Sobre Mesada (SM) ha sido diseñado para proveer agua fría y caliente en el momento en que se la necesita.

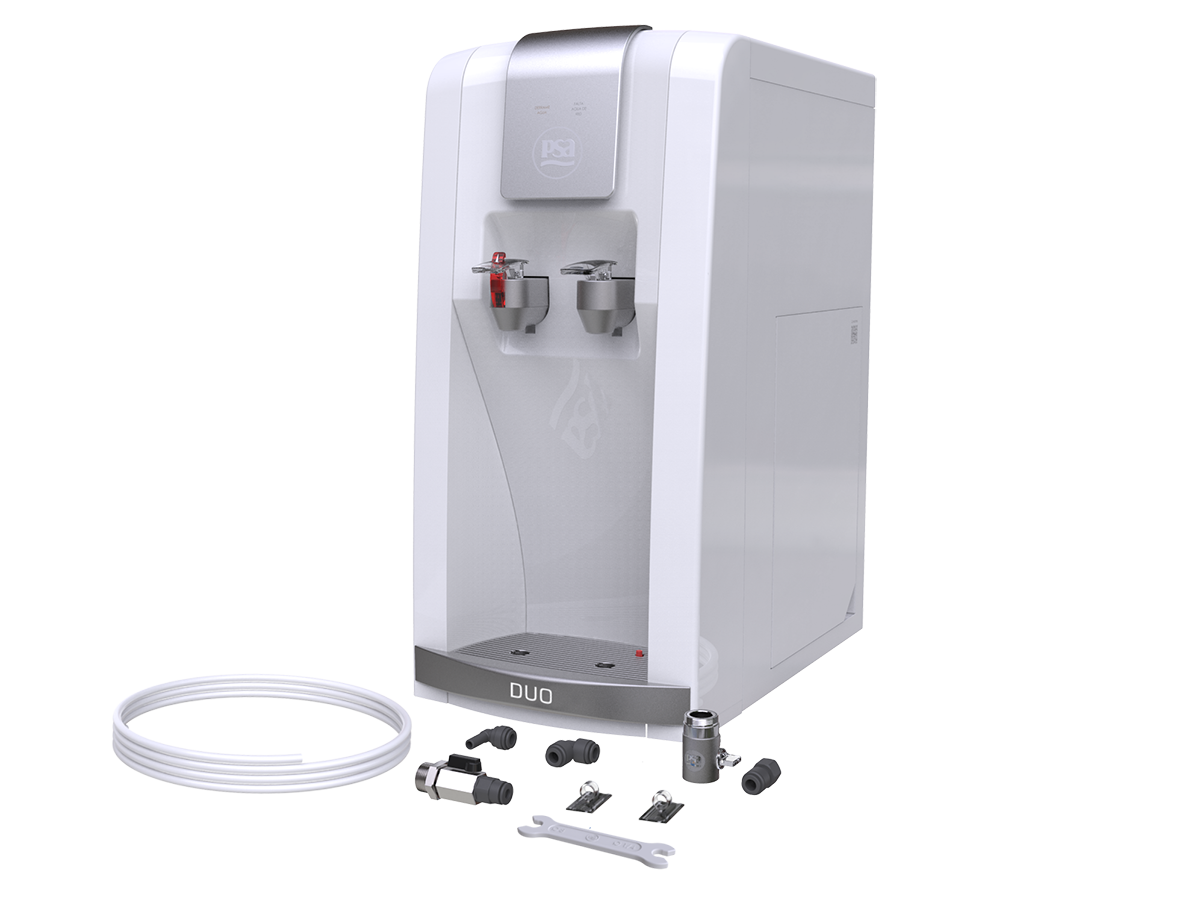

- 1 manguera semirrígida de 8 mm de diámetro y 3 m de largo.
- 1 llave para desconexión de mangueras.
- Kit de accesorios para instalación tradicional:
· 1 llave de corte de agua (miniválvula)
· 1 entrerrosca con reducción de ½” a ¼”
· 1 conector rápido PSA
- 1 Kit de accesorios para instalación con válvula by-pass:
· 1 adaptador
· 1 arandela
· 1 válvula by-pass con conector rápido para manguera de 8 mm
· 1 codo para manguera de 8 mm
· 1 codo espiga
· 2 sujetadores de manguera autoadhesivos
· Manual del Usuario y certificado de garantía en versión digital, a través del código QR Conoceme.
-Figura 1-

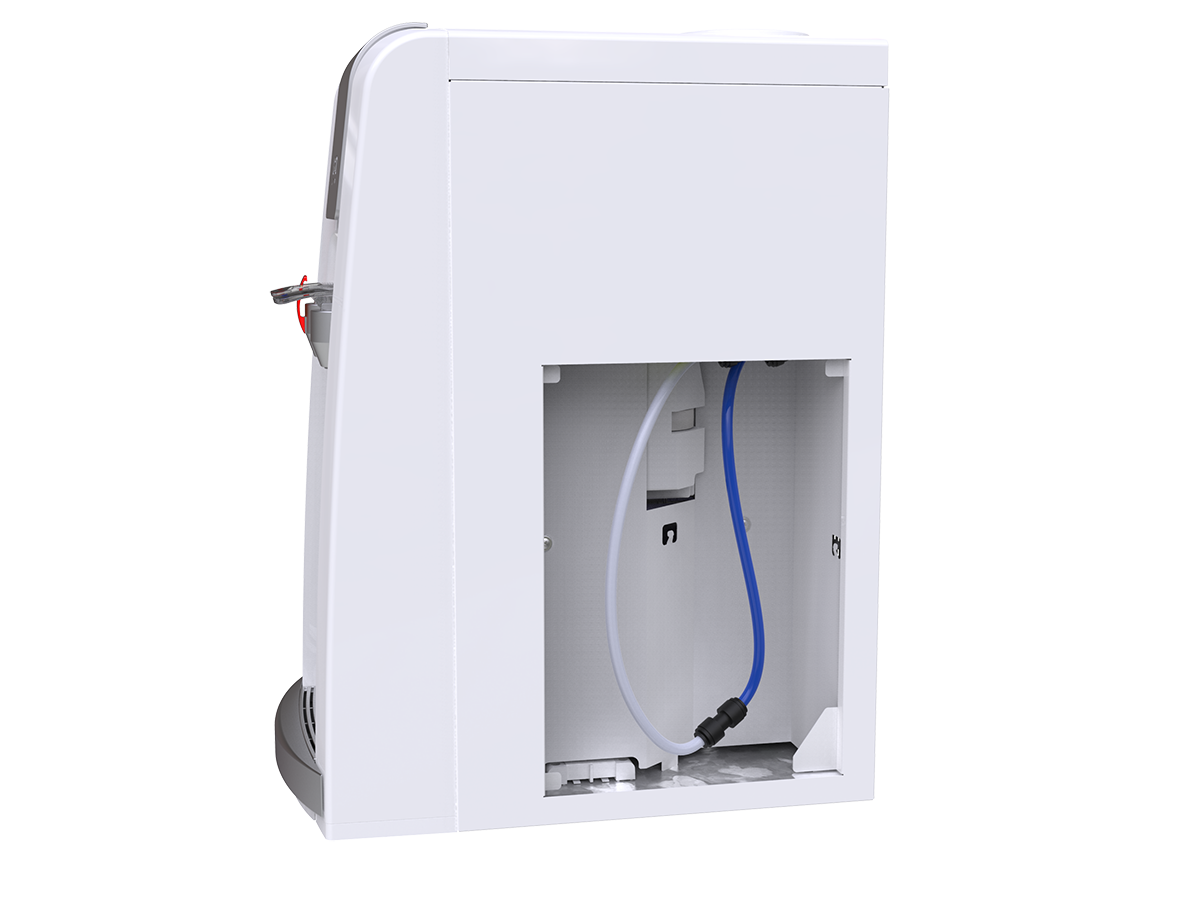

El PSA DUO SM está compuesto por un cuerpo principal (Figura 2). La tapa superior plana del PSA DUO SM sirve para apoyar vasos, botellas, etc. La base del equipo posee regatones de goma antideslizantes.
El PSA DUO SM posee distintos dispositivos de seguridad: un sensor de derrame, una válvula detectora de pérdidas y un prefiltro lavable. El equipo incluye una canilla de agua caliente con protección para niños.
-Figura 2-
En caso de optar por la instalación tradicional, en el lugar donde se colocará el PSA DUO SM debe haber una conexión de agua de red de ½” de diámetro, rosca hembra, con su correspondiente llave de paso. El tomacorriente deberá ubicarse a no más de un metro y medio de distancia del equipo. La presión mínima de trabajo es de 0,5 kg/cm2.
275 mm
540 mm
460 mm
21 kg
2,35 l
2,3 l
4 °C (+/-2)
84 °C (+/-3)
120 litros/hora
220 V – 50/60 Hz
550 Watts
5.1.1- Instalación tradicional

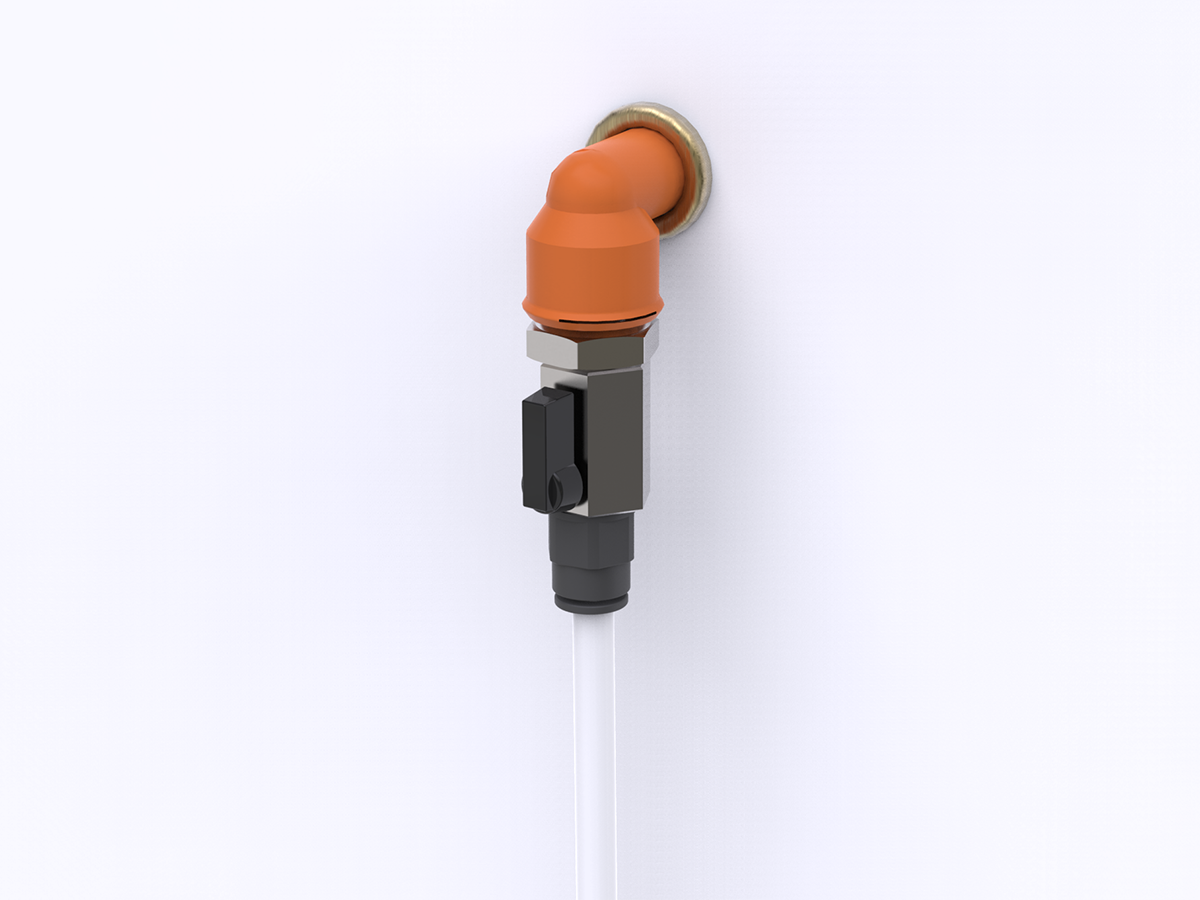

Antes de comenzar la conexión, cerrar la llave de paso proveniente de la red de agua corriente. Luego, ubicar la boca de salida para la instalación de agua. Sellar la miniválvula y entrerrosca con reducción con cinta teflón y colocarla, junto al conector rápido PSA, en la entrada de agua. Utilizar la manguera provista con el equipo para realizar la conexión del PSA DUO SM a la red de agua corriente (Figura 3).
-Figura 3-
5.1.2- Instalación con válvula by-pass
Para realizar la instalación del PSA DUO SM a una grifería con válvula by-pass, proceder de la siguiente manera:
• Retirar el cortachorros, con el cuidado de no dañar el acabado de la grifería. Si es necesario, utilizar una pinza de fuerza.
• Colocar primero en la grifería el adaptador que se provee con la unidad. Para sellar te recomendamos el uso de juntas y arandelas existentes, en caso de no lograr el resultado esperado, usar cinta teflón.

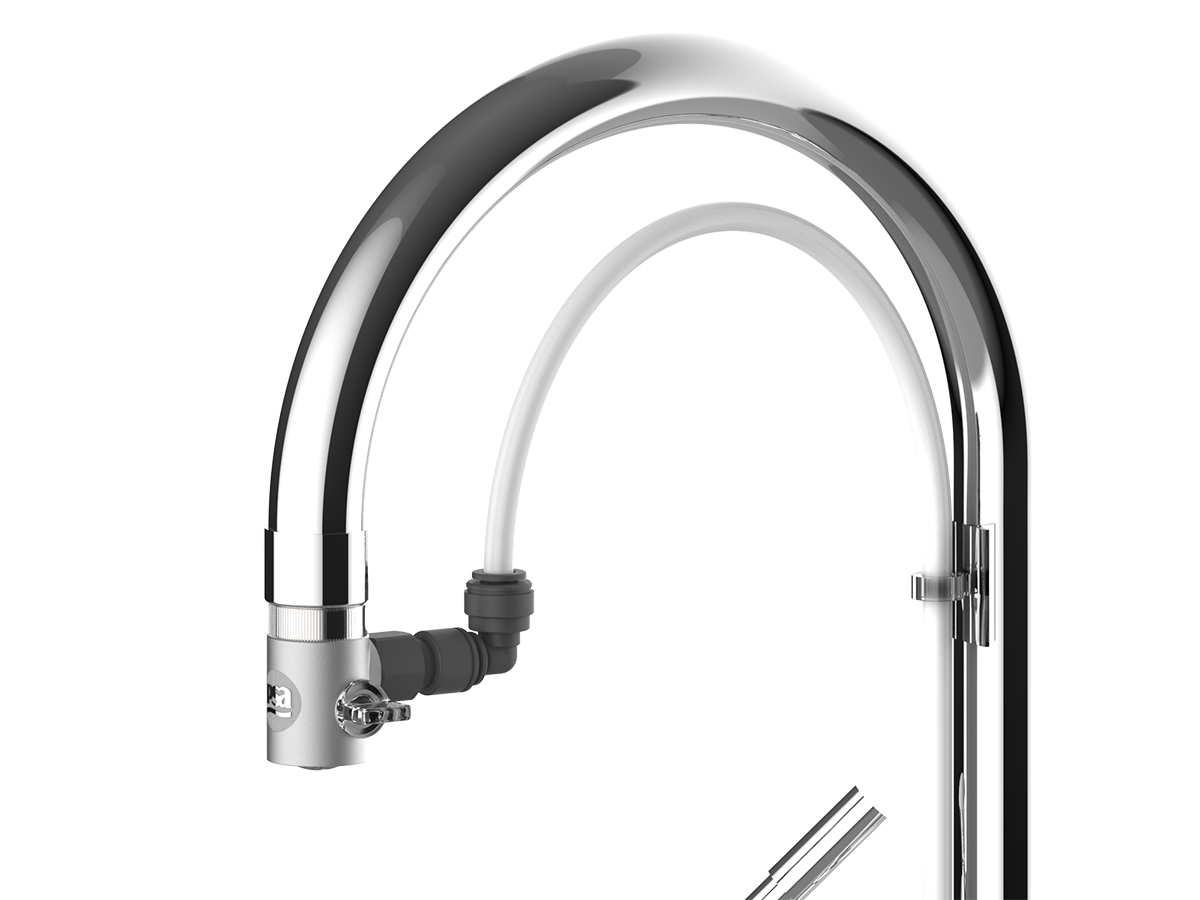

• Enroscar la válvula by-pass con conector rápido al adaptador que colocaste en la grifería. En caso de que tu grifería sea tipo cuello de cisne, conectar el codo espiga (Figura 4).
• Pasar los sujetadores autoadhesivos por la manguera de ingreso de agua al PSA DUO SM.

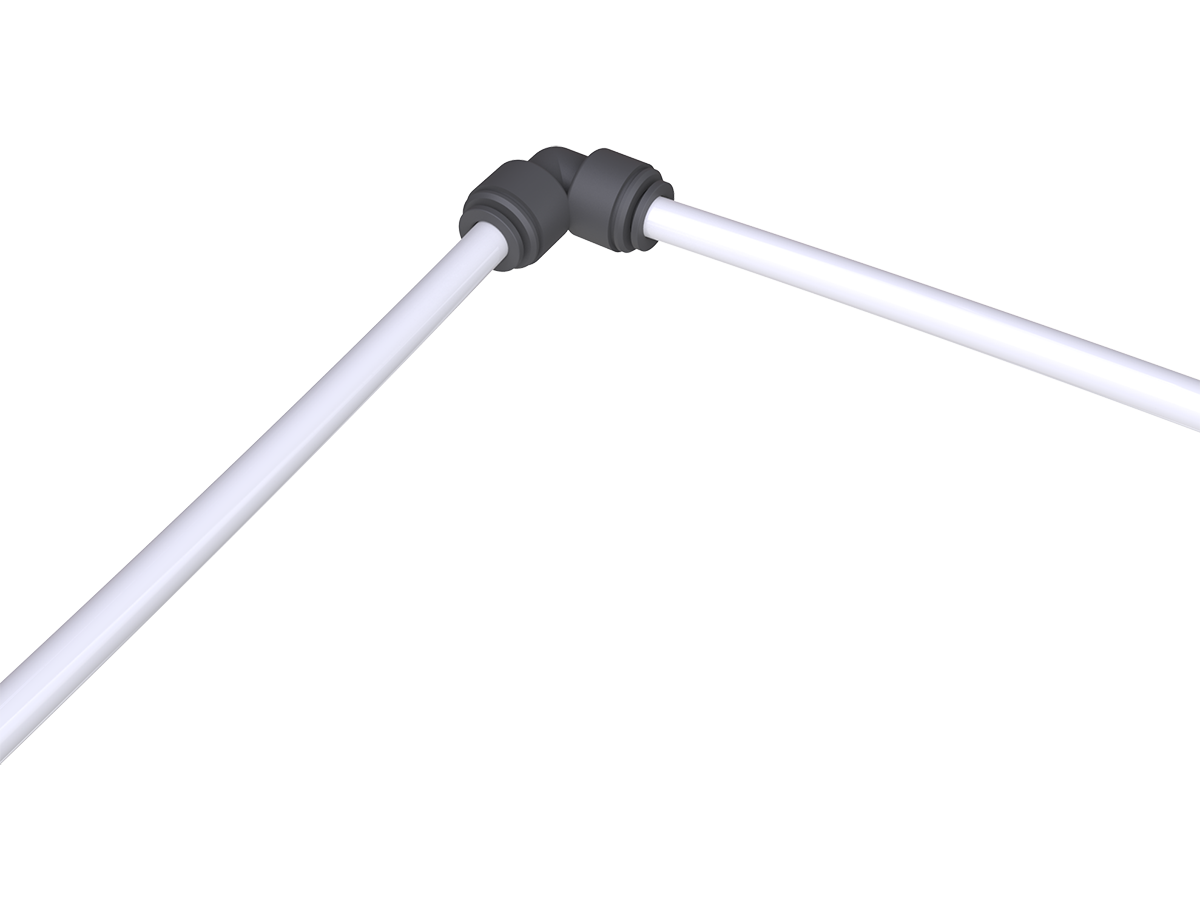

• Medir la distancia de la manguera desde la válvula by-pass al borde de la mesada. Realizar con cuidado un corte recto de la manguera con un cúter y conectar ambos extremos: desde el PSA DUO SM al codo y desde el codo a la válvula by-pass, asegurándote de que quede bien trabado (Figura 5). De esta manera, la manguera quedará colocada de una manera más cómoda y prolija.
• Fijar los sujetadores a la grifería. Para su correcta adherencia, limpiar antes a fondo la superficie de la grifería con alcohol isopropílico, asegurándote de secar bien las superficies al terminar.
• Por último, enchufar el equipo a la red eléctrica.
-Figura 4-
-Figura 5-
IMPORTANTE
Para que el equipo siempre tenga disponibilidad de agua, se recomienda dejar la grifería abierta con la válvula by-pass en dirección del PSA DUO SM.
Enchufar el equipo a la red eléctrica. Esta deberá ser de 220 voltios – 50/60 Hz, con descarga a tierra. Es aconsejable que el tomacorriente esté cercano al equipo: debe evitarse el uso de alargadores, triples y tomacorrientes múltiples.
Las funciones calentar y enfriar se encienden automáticamente y comienzan a acondicionar el agua. Mientras dichas operaciones se están realizando, titila la luz correspondiente (azul o roja). Cuando las luces quedan fijas, significa que el proceso finalizó.
A pedido del Usuario/a, PSA brinda el servicio arancelado de instaladores autorizados, quienes se encargarán de la instalación integral del PSA DUO SM. La instalación posee una garantía de 3 meses. Asimismo, te asesorarán sobre el uso del equipo. También podrán ocuparse de la sanitización anual (ver sección 6- Mantenimiento).
Es de suma importancia un adecuado mantenimiento del PSA DUO SM . Este mantenimiento consiste en una sanitización, un control de temperatura y una verificación general de funcionamiento cada 12 meses.

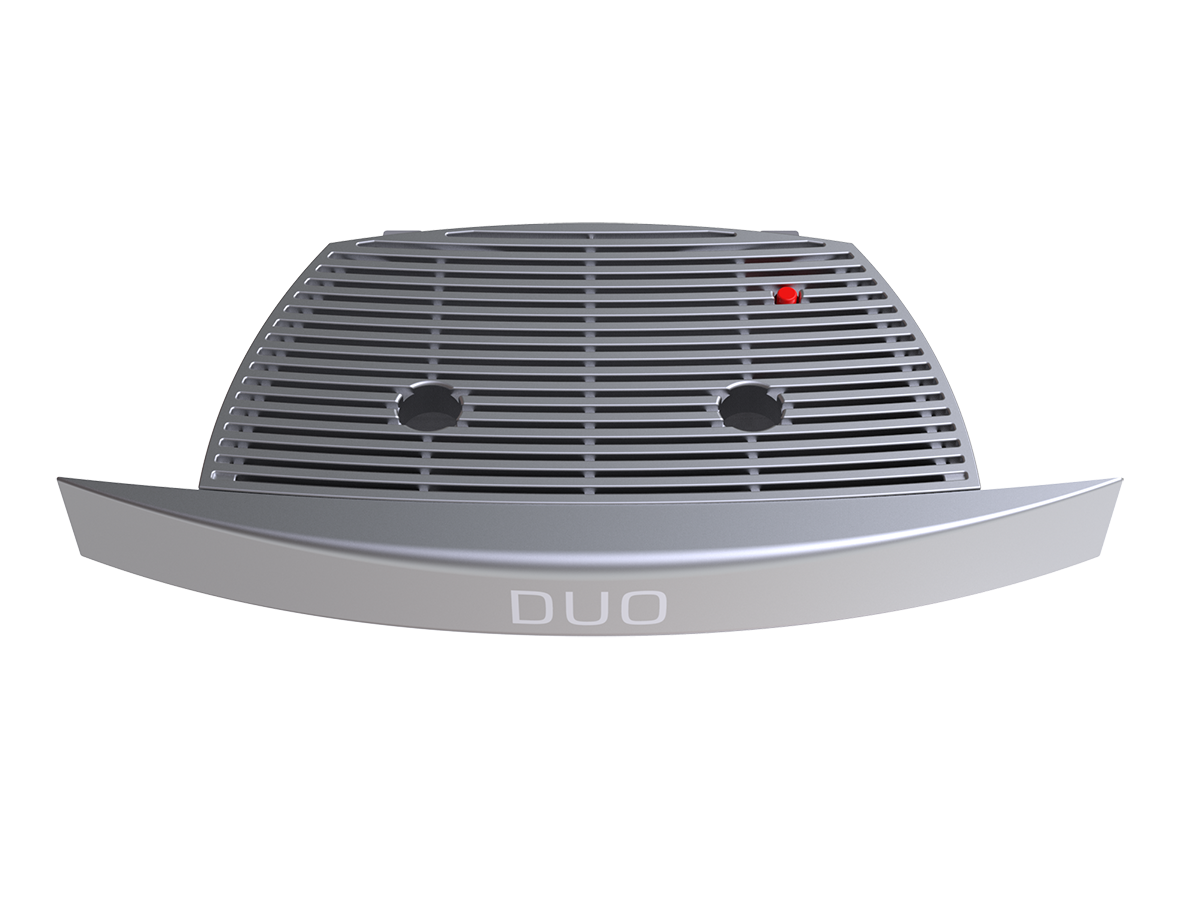

Cuando el flotante de color rojo sobresalga de la bandeja (Figura 6), retirar el reservorio de agua aplicando una ligera fuerza hacia afuera. Vaciar el recipiente, higienizarlo y luego volver a situarlo. Los imanes incorporados facilitan su colocación.
-Figura 6-
La sanitización tiene por objetivo verificar las condiciones de funcionamiento de todos los componentes del PSA DUO SM y realizar una exhaustiva limpieza de sus partes. Este servicio es arancelado y, a pedido del Usuario/a, será realizado por técnicos de la Empresa. Posee una garantía de 3 meses, período durante el cual el Usuario/a podrá acudir a PSA ante cualquier problema de sanitización que se presente, sin cargo alguno.
La tarea de sanitización también puede ser realizada por el Usuario/a o Distribuidor/a. En este procedimiento se utilizará lavandina/lejía. Proceder con cuidado para no manchar la ropa o utilizar guantes, si se prefiere.
Los pasos a seguir para realizar la sanitización son los siguientes:
1· Cerrar la llave de paso de agua y desenchufar el equipo.
2· Quitar el tornillo de la tapa superior del equipo y retirarla.

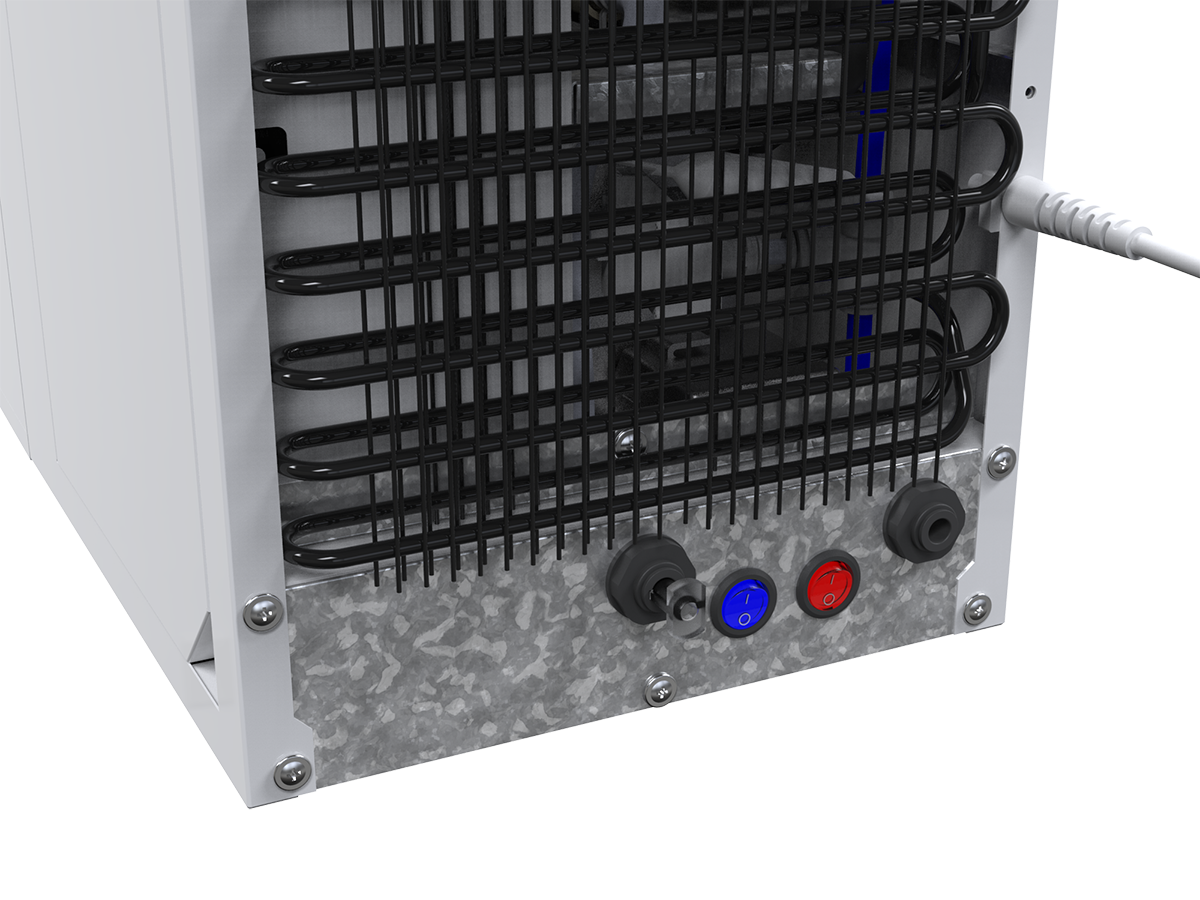

3· Ubicar la parte posterior del PSA DUO SM hacia la pileta o un recipiente y quitar el tapón de desagote (Figura 7) para vaciar la caldera y el depósito de agua fría. Proceder con precaución ya que el agua puede salir a una temperatura elevada. Para lograr la eliminación total del agua fría debe abrirse la canilla correspondiente. Luego de vaciar el depósito y la caldera, colocar nuevamente el tapón de desagote y cerrar las canillas.

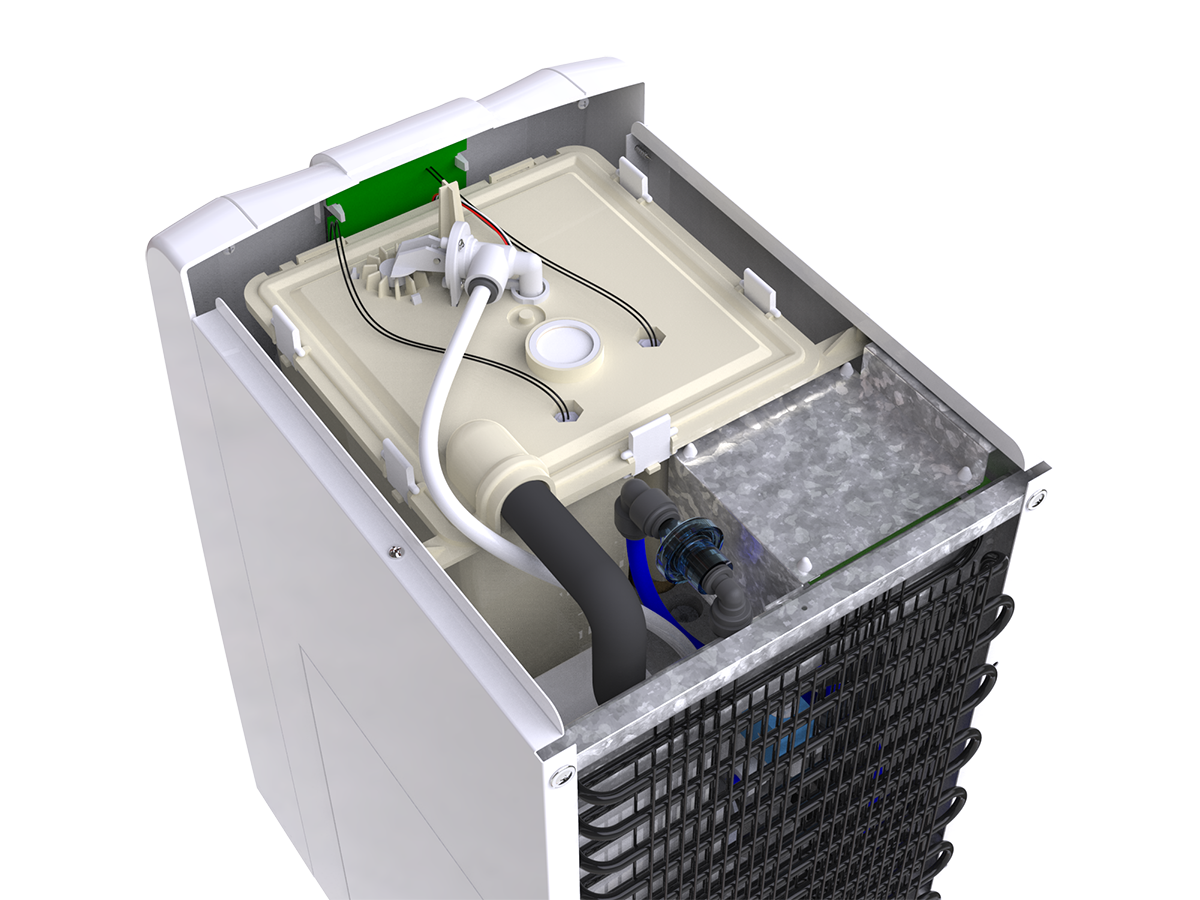

4· Acceder al depósito de agua fría ubicado en la parte superior del equipo. Quitar las trabas laterales de su tapa (Figura 8) y desconectar la manguera blanca. Poner la tapa del depósito a un lado, con precaución para no dañar los cables eléctricos.
5· Verter dos tapas de agua de lavandina/lejía concentrada en el depósito. Utilizar un recipiente higienizado para completar el volumen del mismo con agua.
6· Dejar actuar la lavandina/lejía durante 20 minutos y, luego, descargar toda el agua por medio del tapón de desagote y la canilla de agua fría.
-Figura 7-
-Figura 8-
7· Una vez que esté vacío, limpiar el interior del depósito con un paño embebido en lavandina/lejía y agua. Tener cuidado de no dañar la serpentina de refrigeración. Limpiar del mismo modo la tapa del depósito, tanto en la parte superior como inferior. Luego, colocar la tapa del depósito y la tapa superior del PSA DUO SM.

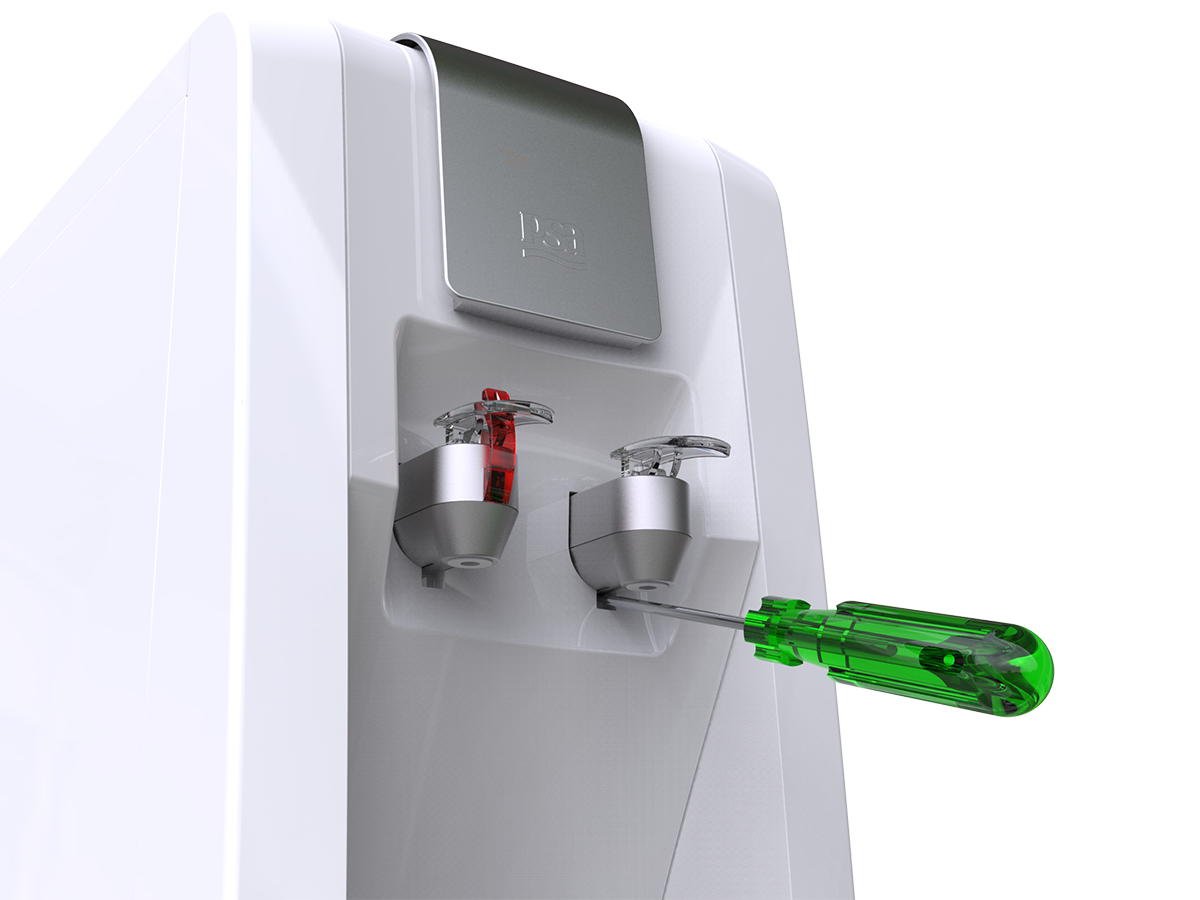

8· Destrabar las canillas manualmente o utilizando un destornillador, con precaución, para no dañar el equipo (Figura 9). Al retirarlas, verificar que el O'ring esté colocado. Colocar el juego de canillas nuevas o limpiar las existentes con un hisopo embebido en alcohol, especialmente en las partes internas. Asegurarse de que queden cerradas.
9· Limpiar la malla interna del prefiltro lavable DUO ubicado en la entrada del PSA DUO SM. Desconectarlo de ambos extremos y hacerle circular agua en sentido inverso para eliminar las impurezas alojadas en la malla interna. Conectar el prefiltro lavable DUO en su posición de trabajo, respetando el flujo de circulación.
10· Abrir la llave de paso y enchufar el equipo para permitir el ingreso de agua al PSA DUO SM.
11· Abrir las canillas de agua caliente y fría, en simultáneo, y colocar un balde debajo para recoger el agua. Llenar dos baldes para lograr un correcto enjuague.
12· Aguardar hasta que las luces de agua caliente y fría dejen de titilar.
-Figura 9-
Si se necesita girar o desplazar el PSA DUO SM, se debe disminuir el nivel de agua en el depósito para evitar derrames.
• Instruir y supervisar a las personas (incluidos niños) que vayan a utilizar este equipo y les falte experiencia o conocimiento, o que presenten capacidad física, sensorial o mental reducida.
• Los niños deben ser supervisados para que no jueguen con el aparato.
• Este aparato está diseñado para uso hogareño y aplicaciones similares.
• Debe procurarse que las conexiones de agua y de electricidad no queden obstruidas por muebles, paredes, estanterías u otros objetos para no entorpecer las tareas de instalación del equipo y el acceso futuro a esas conexiones, en caso de ser necesario.
• Máxima presión de entrada: 3,0 kg/cm2.
• Mínima presión de entrada: 0,5 kg/cm2.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o agente autorizado por PSA.
Para un correcto funcionamiento y un mejor aprovechamiento del PSA DUO SM, prestar atención a los siguientes consejos:
• Golpes: los productos PSA están construidos con materiales de alta resistencia. No obstante, deben evitarse los golpes para asegurar un buen funcionamiento y una larga vida útil.
• Limpieza: limpiar las partes exteriores del dispositivo periódicamente con un paño embebido en agua y jabón neutro. No utilizar polvo limpiador, detergente, alcohol, vinagre, solvente u otras sustancias agresivas, ya que pueden dañar el acabado de las superficies.
El Certificado de Garantía le asegura al comprador/a original la reparación o reposición del dispositivo, en caso de fallas de fabricación, además de una rápida atención ante cualquier problema de funcionamiento a través del Centro de Atención Telefónica.
Para ello, las condiciones de uso y mantenimiento de la unidad PSA deben ajustarse a los requisitos que la garantía y este Manual establecen.
Es importante destacar que la Empresa no se responsabiliza por el rendimiento del dispositivo cuando no se hubiere cumplido con dichas condiciones. Por lo tanto, te solicitamos leer con atención el Certificado de Garantía y este Manual.
PSA no se responsabiliza por las consecuencias que pudieran derivarse de la utilización del dispositivo luego de vencido el término de su vida útil ni tampoco por manipulación de terceros no autorizados.
Ante cualquier duda sobre el funcionamiento de tu dispositivo, para más información o para realizar pedidos, podrás consultar a tu Distribuidor/a Independiente PSA o al Centro de Atención Telefónica. Para una atención más precisa, te recomendamos informar el número de serie de tu unidad.
grifo, llave del agua
atornillador
llave o válvula de corte de agua
lejía, solución de hipoclorito de sodio, cloro
tubería flexible
