Manual del Usuario
Grifería ROtech BM
La Grifería ROtech BM es la combinación perfecta de funcionalidad y estilo ya que permite proveer Agua PSA.
Te aconsejamos leer cuidadosamente este manual antes de proceder a la instalación. Aquí encontrarás información importante y consejos útiles que te permitirán obtener el máximo rendimiento de tu grifería.
Ante cualquier duda o consulta, podrás comunicarte con el Centro de Atención Telefónica.

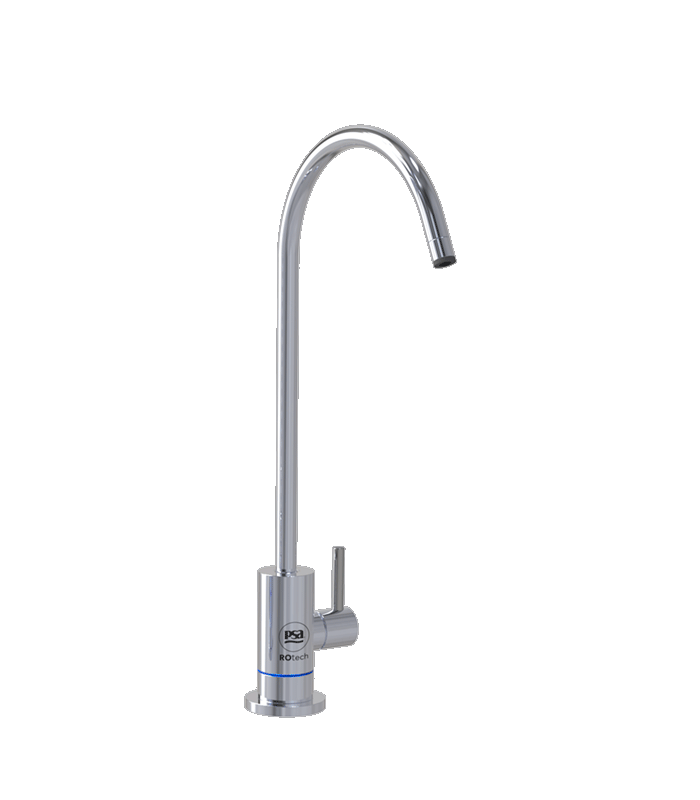

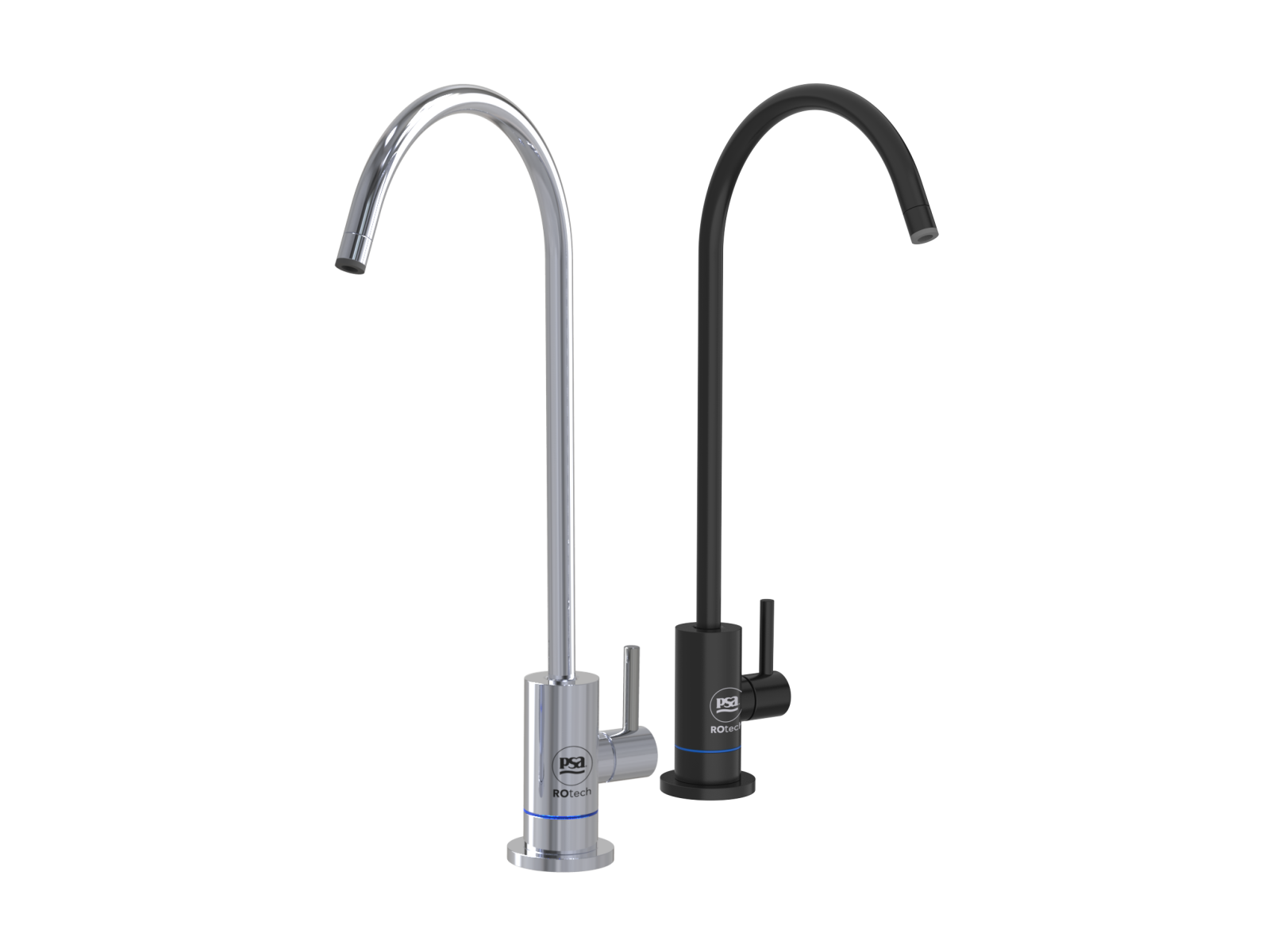

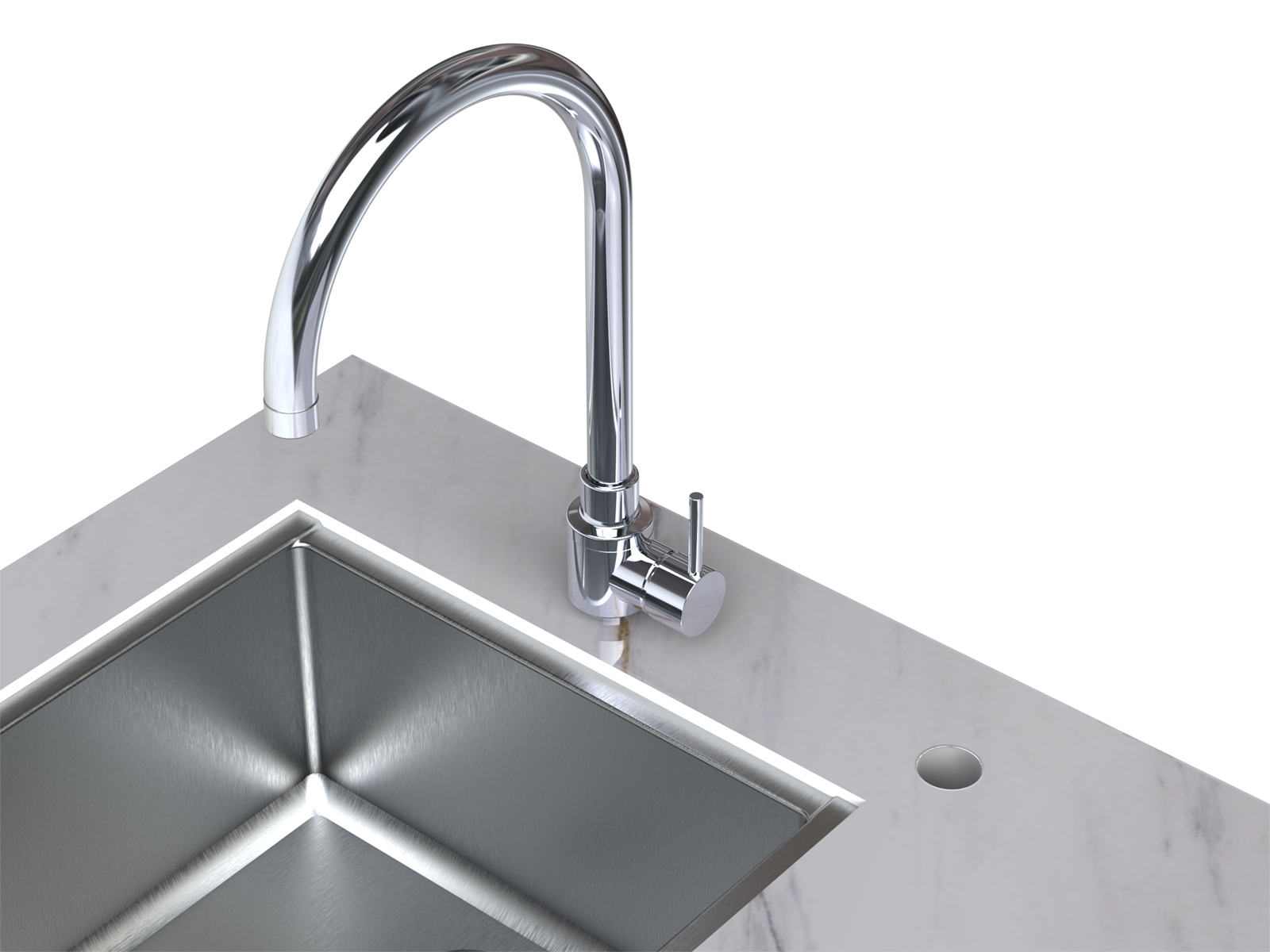

La Grifería ROtech BM permite la instalación del PSA ROtech·UV (Figura 1).
La instalación es versátil: permite su colocación en mesadas de diferentes espesores de hasta 10 cm.
Optimiza el espacio en la mesada ya que se pueden utilizar perforaciones preexistentes, como las de dispenser de detergente, siempre y cuando su diámetro no supere los 36 mm.
La Grifería ROtech BM incorpora un aro de luz LED integrado en su base. Este indicador luminoso permite reconocer visualmente los distintos estados del sistema.
-Figura 1-

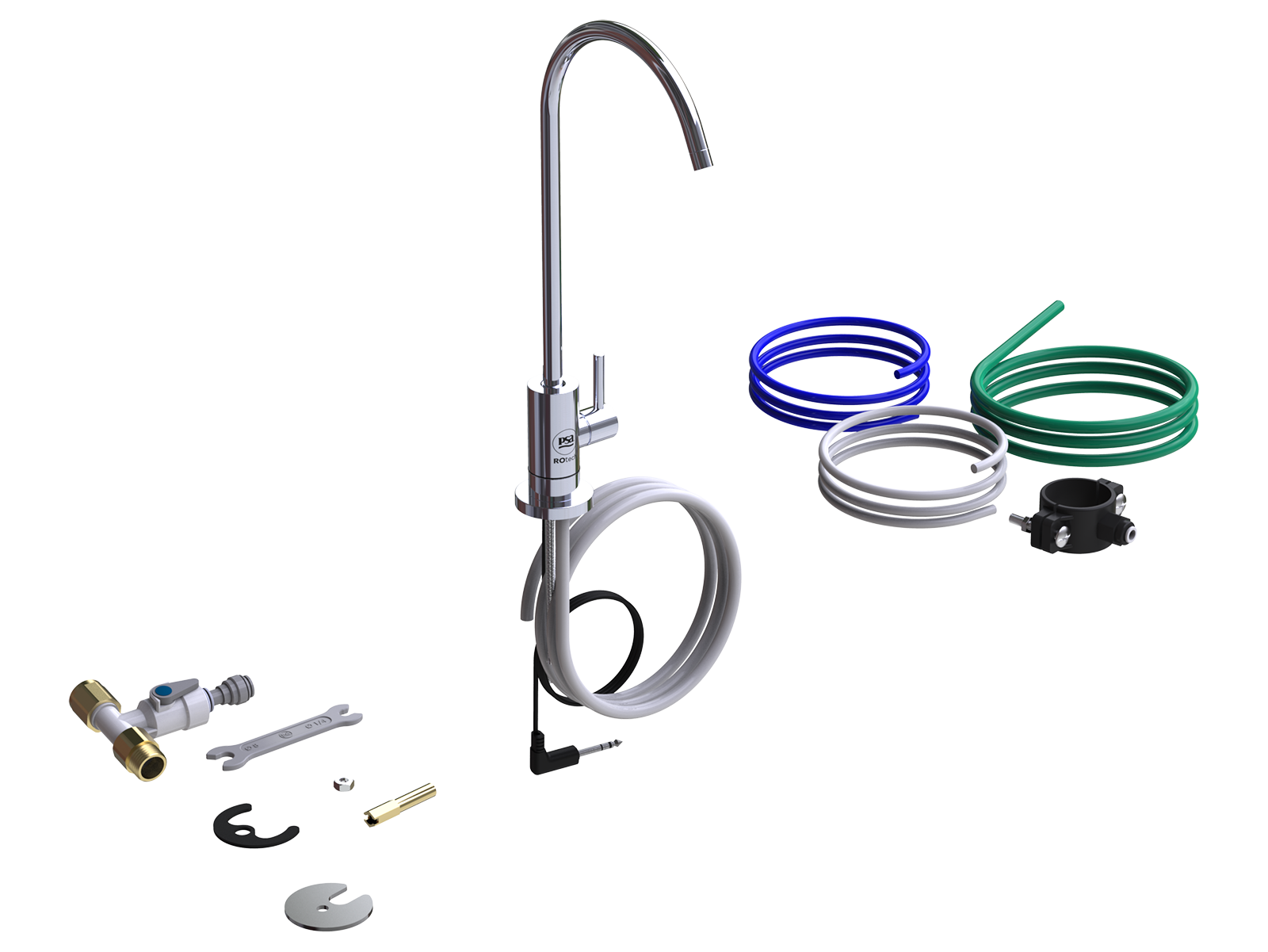

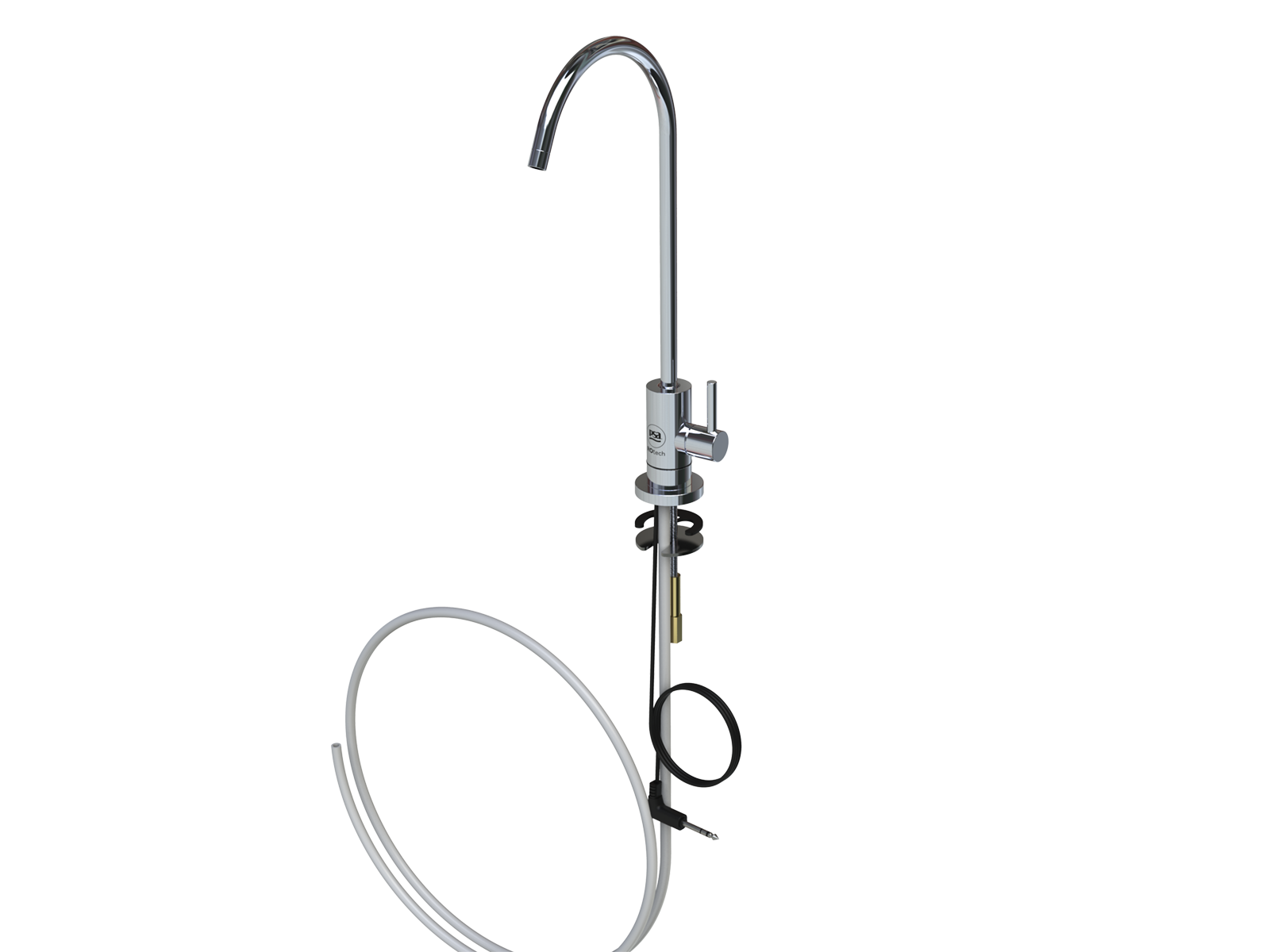

Los elementos necesarios para instalarla son (Figura 2):
• Grifería ROtech BM con aro de luz led integrado, manguera de agua tratada, varilla roscada y conexión eléctrica
• Manguera blanca de ingreso al tanque de ¼’’ de diámetro y 1,5 m de largo
• Manguera azul de desagote de ¼’’ de diámetro y 1,5 m de largo
• Manguera verde de ingreso a ROtech de 8 mm de diámetro y 1,5 de largo
• Junta para fijación y arandela de ajuste
• Varilla, llave PSA (para desconectar las mangueras) y llave Allen para modificar la posición del volante en caso de requerirlo
• Llave tipo «T»
• Abrazadera de descarte
• Calco de información luminosa
-Figura 2-
A continuación, te explicaremos cómo realizar la instalación de la Grifería ROtech BM con el dispositivo de acondicionamiento PSA ROtech·UV BM:
El primer paso para instalar el PSA ROtech·UV Bajo Mesada con la Grifería ROtech BM es verificar que estén dadas las consideraciones previas:
1. Ubicar llave de paso del agua fría y verificar que cierre correctamente.
2. Verificar existencia de flexibles y ausencia de pérdida de agua.
3. En caso de tener caños rígidos, deberás reemplazarlos por flexibles o dejar colocado un conector tipo «T» de ½’’ con tapón.
4. En caso de que la canilla salga de la pared, es necesario disponer una salida de agua fría de ½’’ bajo la mesada.
5. Para la perforación sobre la mesada, se sugiere que exista una distancia mínima de 20 cm a la izquierda o a la derecha de la grifería principal, y de 5 cm desde el borde de la bacha (Figura 3).
6. Se pueden utilizar perforaciones preexistentes, como las de dispenser de detergente, siempre y cuando su diámetro no supere los 36 mm.
7. La mesada no debe superar los 10 cm de espesor.
-Figura 3-
Una vez verificadas estas condiciones previas, proceder con la instalación de la siguiente manera:
1. Cerrar la llave de paso.
2. Retirar el flexible de la salida del agua fría y colocar un balde para recibir el agua que pudiera estar acumulada en su interior.
3. Proceder con la colocación de la llave tipo «T». Para ello, encintar su rosca macho con cinta teflón utilizando todo el ancho de la cinta, hasta 7 vueltas aproximadamente. Conectar ambas roscas del accesorio a la pared y al flexible. Realizar un ajuste moderado con la llave de ajuste o pinza de fuerza. En caso de no lograr un correcto sellado a la pared, utilizar sella rosca.
4. Una vez instalada, verificar que la llave tipo «T» esté cerrada y abrir la llave de paso de agua para comprobar que no haya pérdidas.
Finalizada la conexión bajo la mesada, es momento de realizar la perforación de la mesada para la colocación de la Grifería ROtech BM. Para eso, seguir estos pasos:
1. Seleccionar la mecha para la perforación. En la mayoría de los casos, debe ser de 22 mm, apta para el material a perforar. Utilizar una mecha tubo diamantada para mármol, neolith, dekton, granito o silestone; una mecha pala para mesadas de madera, y una mecha copa de 22 mm para acero inoxidable.
2. En caso de haber seleccionado una mecha tubo diamantada, armar un dique de contención con plastilina y llenarlo con agua para mantener refrigerada la mecha.
3. Comenzar la perforación colocando el taladro a 45° para generar una marca de apoyo, tipo sonrisa, que nos servirá de guía para realizar el trabajo.
4. Levantar el taladro lentamente hacia una posición vertical, de manera perpendicular a la mesada.
5. Si el agua en el dique de contención se calienta con la fricción, reemplazarla.
6. Realizar la perforación a velocidad media, optimizando el cuidado al final de la operación para evitar que el taladro golpee contra la mesa.
7. El tiempo estimado de perforación es de 8 minutos, dependiendo el material y espesor de la mesada.
8. Concluida la perforación, limpiar la superficie.
9. Seleccionar de qué lado va a quedar el volante de apertura y colocar la Grifería ROtech BM sobre la mesada, insertando el cuerpo y fijándola desde la parte inferior utilizando la junta, la arandela y la tuerca de ajuste (Figura 4).
10. Colocar el pico de descarga sobre la base de la grifería.

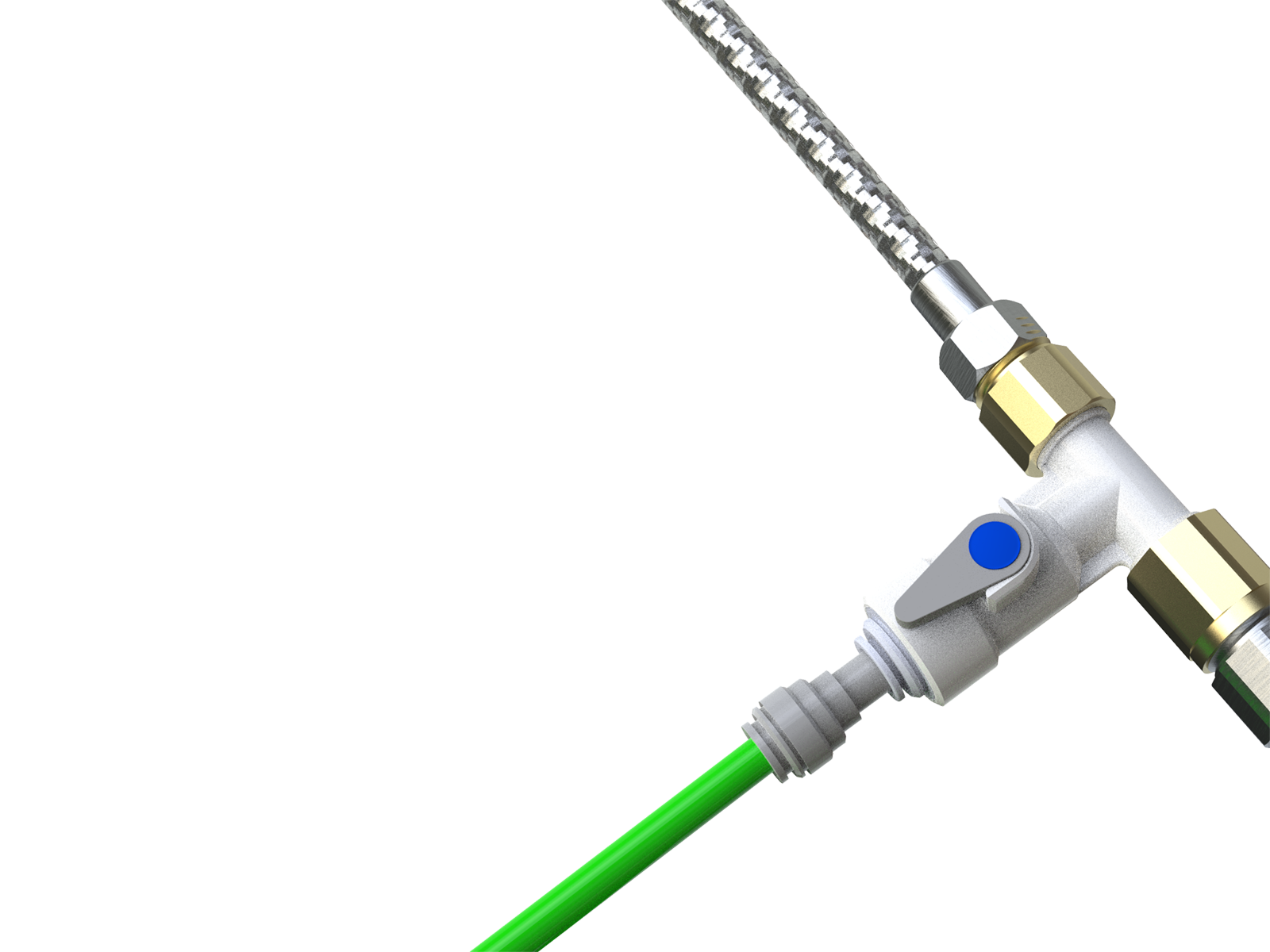

11. Conectar las mangueras de la Grifería ROtech BM y la manguera verde de la llave tipo «T» en el PSA ROtech·UV Bajo Mesada, respetando cada terminal. (Figura 5).
-Figura 4-
-Figura 5-
12. Con una mecha metálica en el taladro, realizar un agujero en la tubería de desagüe bajo la mesada, armar la abrazadera de desagote y colocarla garantizando que el pico de la abrazadera quede por encima del agujero.

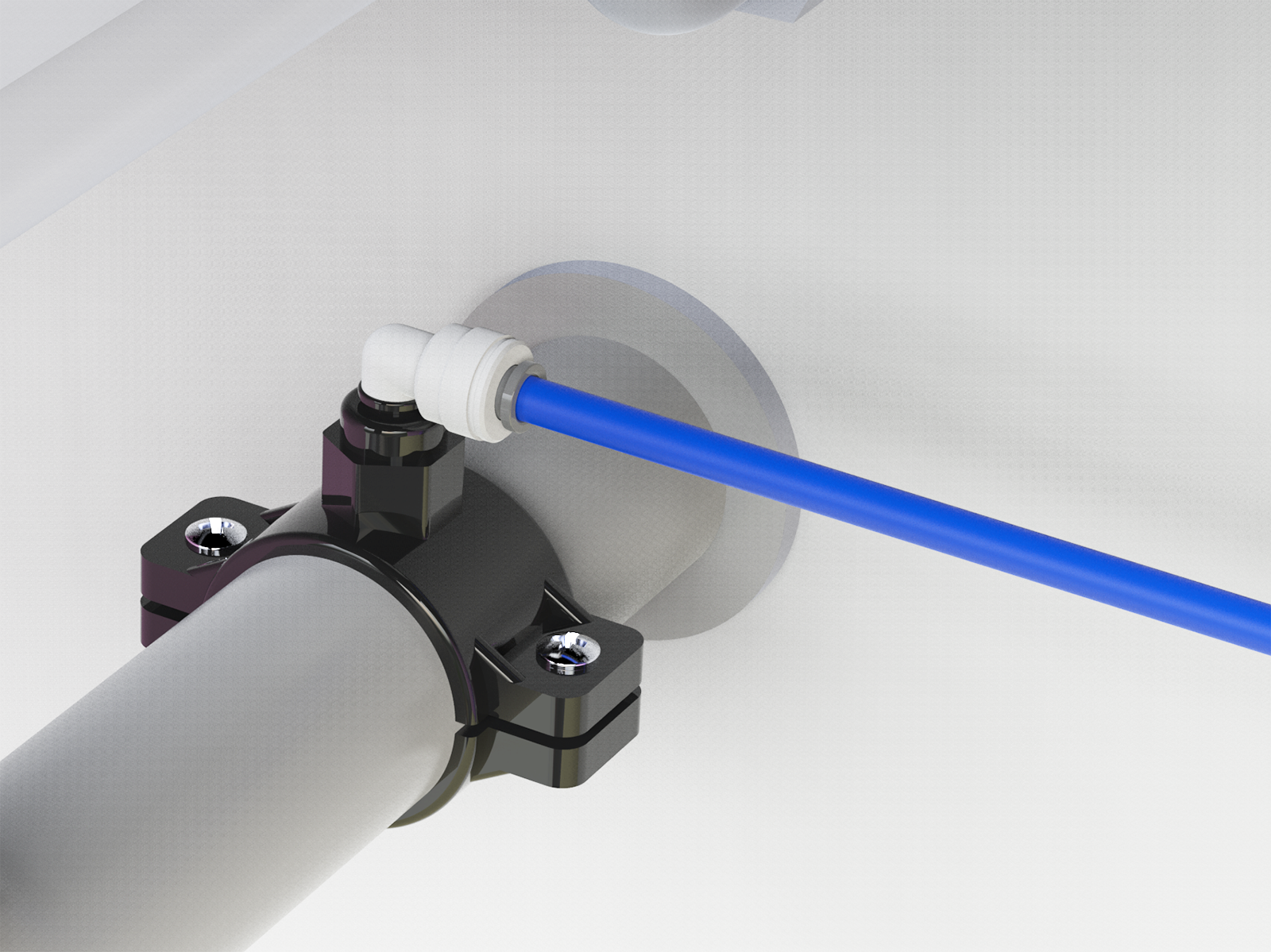

13. Ajustar los tornillos de la abrazadera para asegurar la fijación y conectar la manguera azul de la abrazadera al equipo (Figura 6).

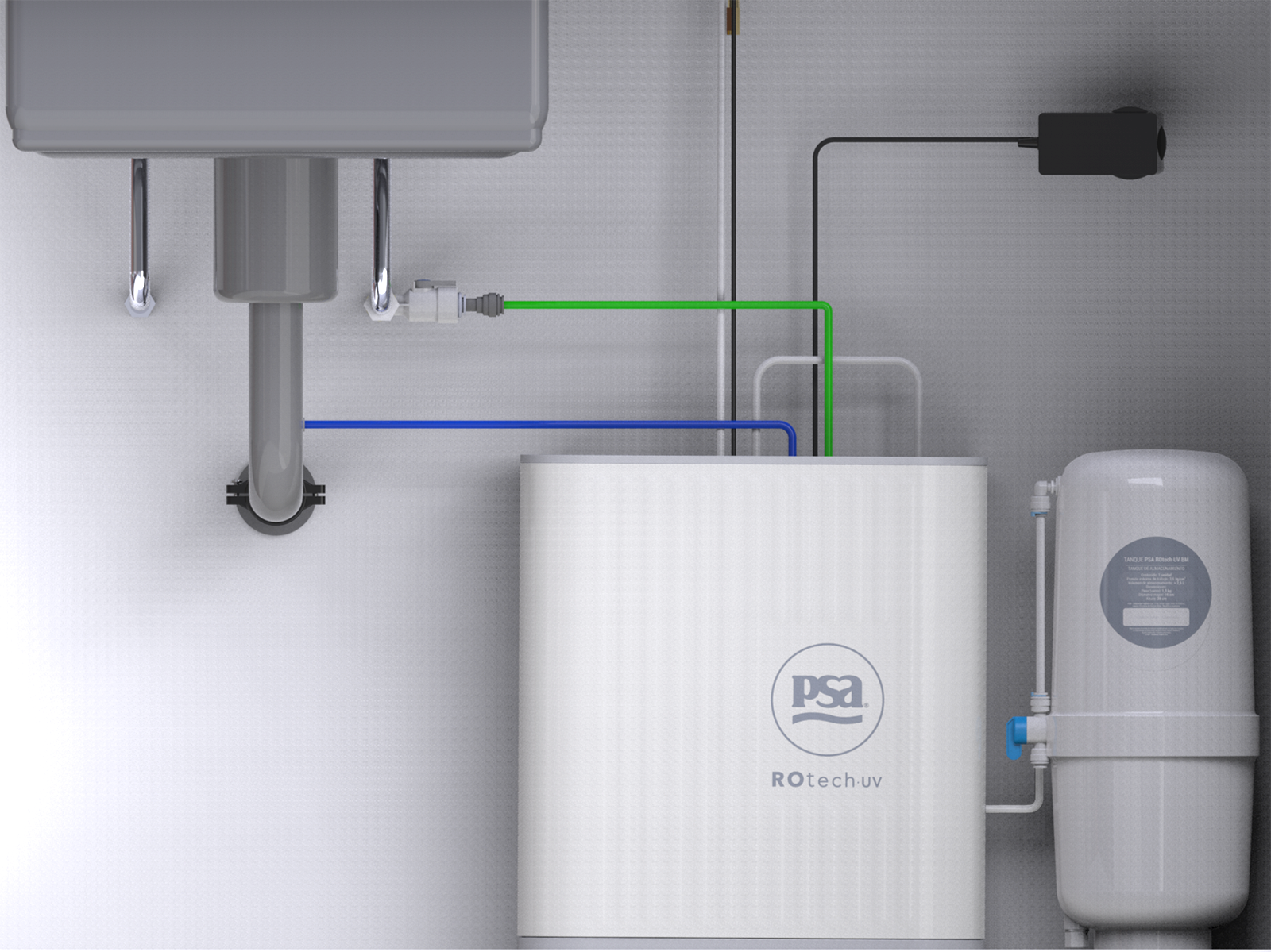

14. Posicionar el tanque y realizar la conexión de la manguera blanca entre el tanque y el equipo (Figura 7).
15. Conectar la ficha de la grifería a la base del equipo.
16. Conectar la ficha de la fuente a la base del equipo y el enchufe al tomacorriente.
-Figura 6-
-Figura 7-
• La Grifería ROtech BM debe instalarse únicamente con los accesorios que provee la Empresa. Todos los componentes deben estar conectados correctamente para asegurar un adecuado funcionamiento del equipo y la vigencia de la garantía.
Para poner en marcha el PSA ROtech·UV Bajo Mesada se debe realizar un lavado/enjuague inicial.
• Encender el equipo desde el botón ON/OFF y accionar el cierre cerámico de la Grifería ROtech BM. Dejar correr agua durante 5 minutos y descartarla.
• Luego, accionar la válvula de paso ubicada en la entrada del tanque para habilitar el pasaje de agua y dejar que se llene completamente hasta que la unidad corte o se apague automáticamente. Este proceso demora aproximadamente 9 minutos.
• A continuación, cerrar el pasaje de agua hacia el equipo en la llave tipo «T».
• Accionar nuevamente el cierre cerámico de la grifería para realizar el purgado de agua contenida en el tanque hasta que deje de salir agua por el pico de la grifería. El agua entregada durante este proceso no es tratada y no debe ingerirse.
• Finalmente, abrir de nuevo el paso de agua en la llave tipo «T» hasta que se llene el tanque.
Una vez realizadas estas operaciones, el dispositivo de acondicionamiento PSA ROtech·UV Bajo Mesada estará listo para ser utilizado.
Para iniciar la entrega de agua tratada en la Grifería ROtech BM, accionar el cierre cerámico.
La grifería cuenta con un aro de luz para conocer los estados del sistema.

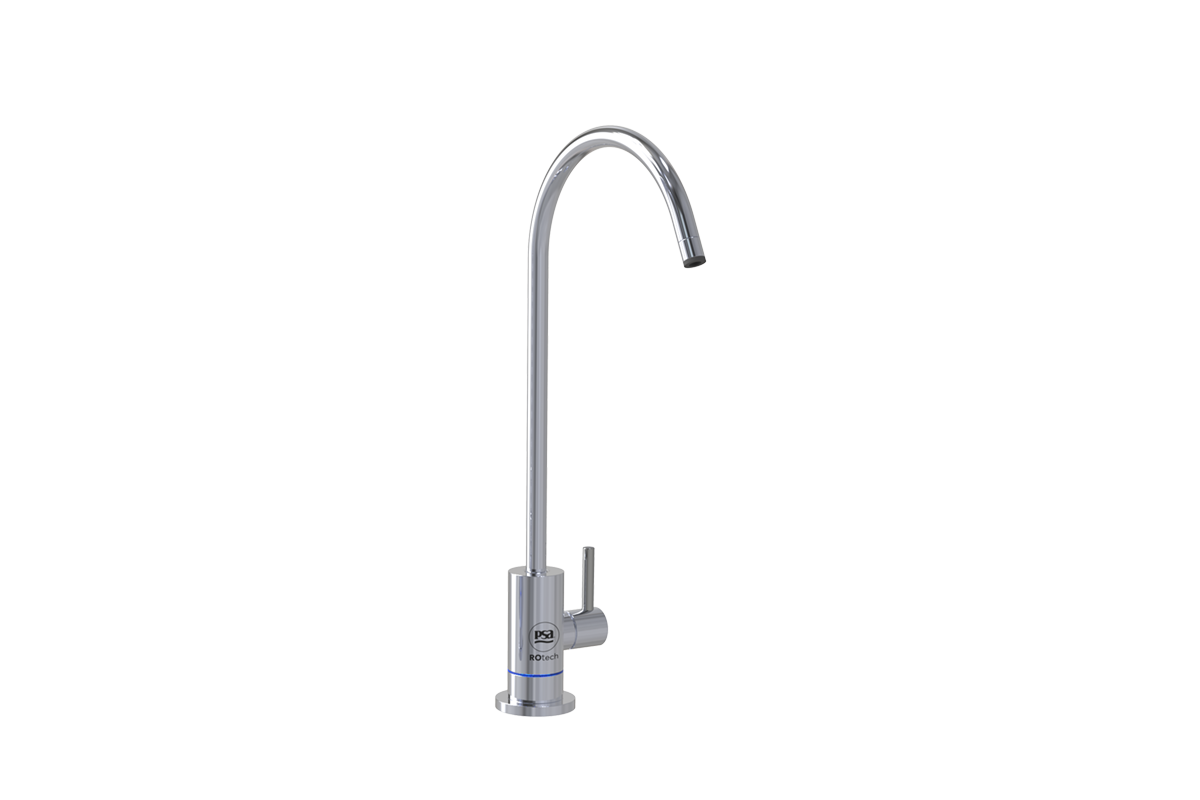

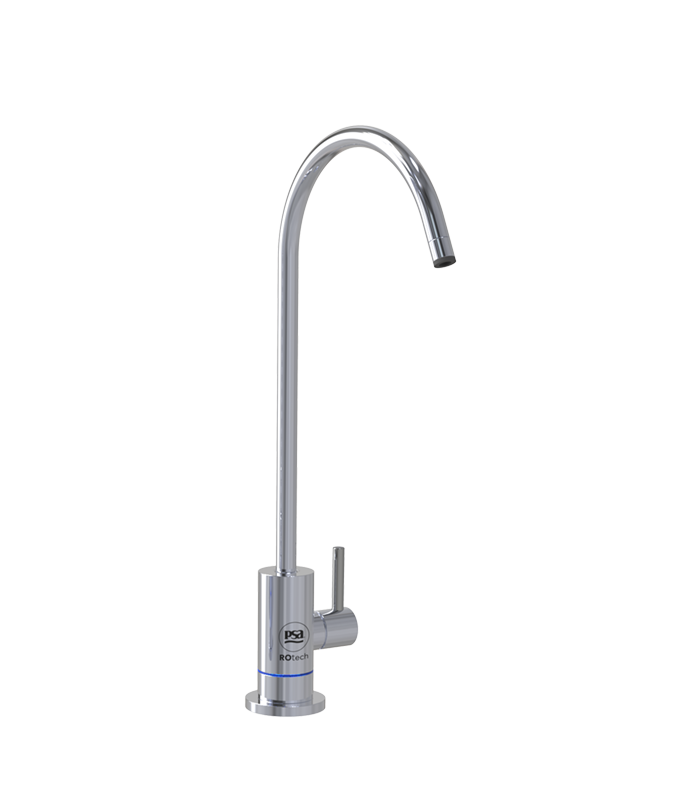

1. Luz azul fija: el equipo funciona correctamente (Figura 8).

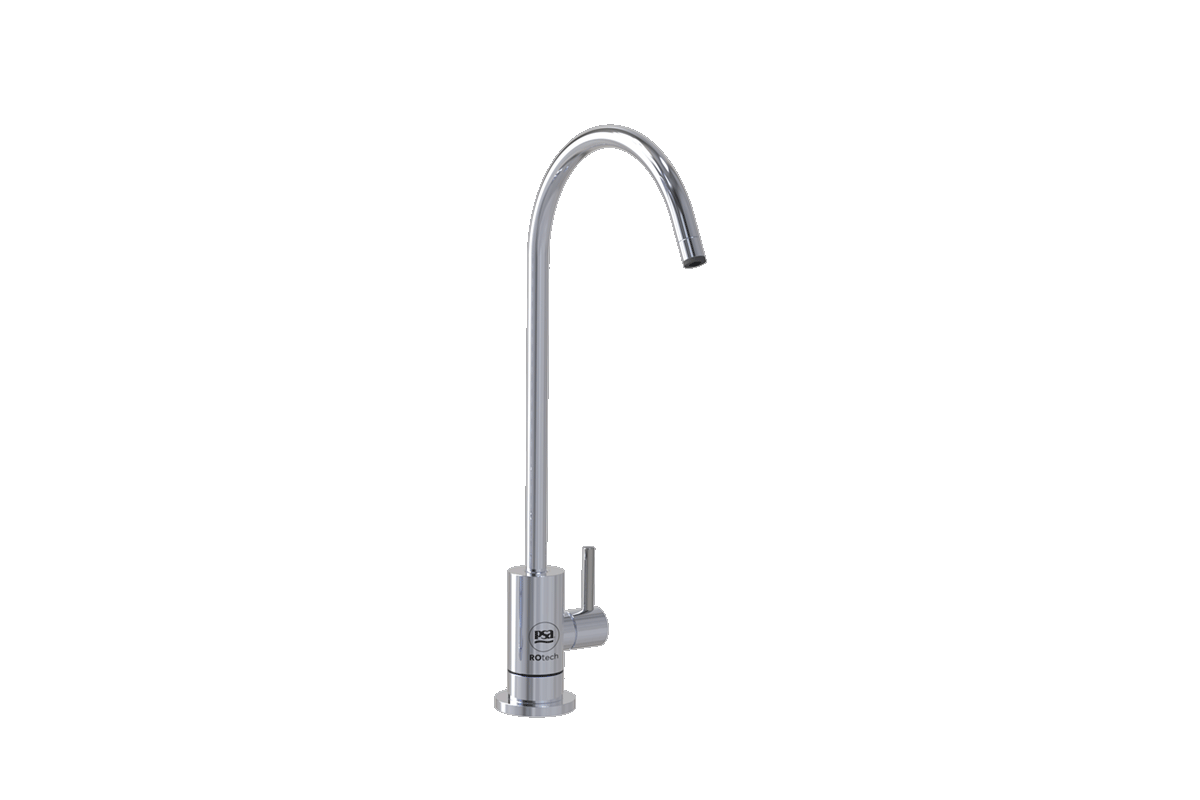

2. Luz azul intermitente: es necesario cambiar el filtro n.°1 (Figura 9).

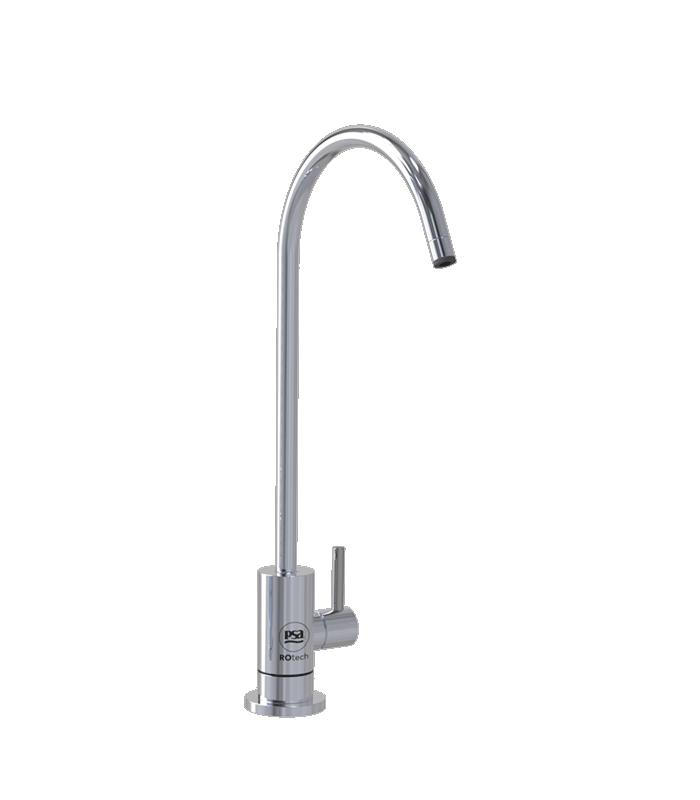

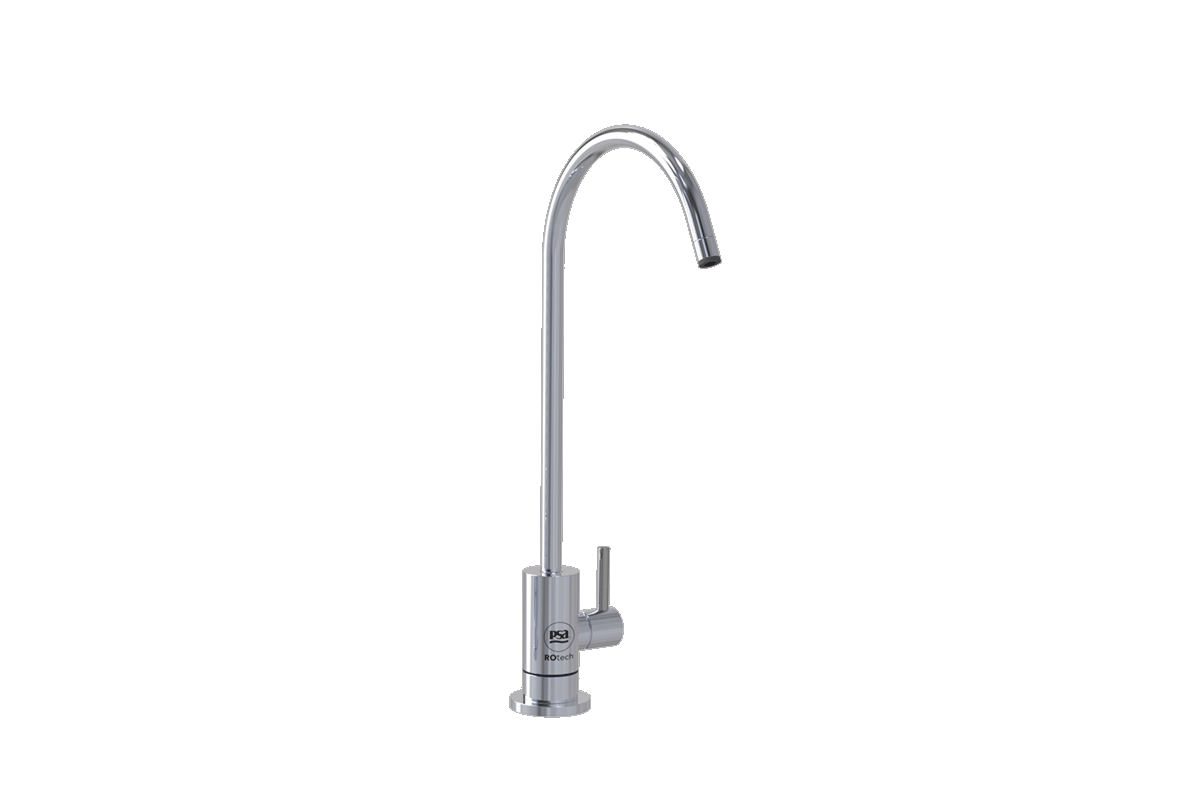

3. Luz azul intermitente (velocidad rápida): el equipo está en proceso de limpieza y enjuague (Figura 10).
4. Luz roja fija: es necesario cambiar la cámara PSA UV led. De igual manera si emite un sonido. Al solicitar agua durante este tiempo, el equipo emitirá un sonido durante los primeros 4 segundos de uso, y la entrega de agua no se interrumpirá (Figura 11).

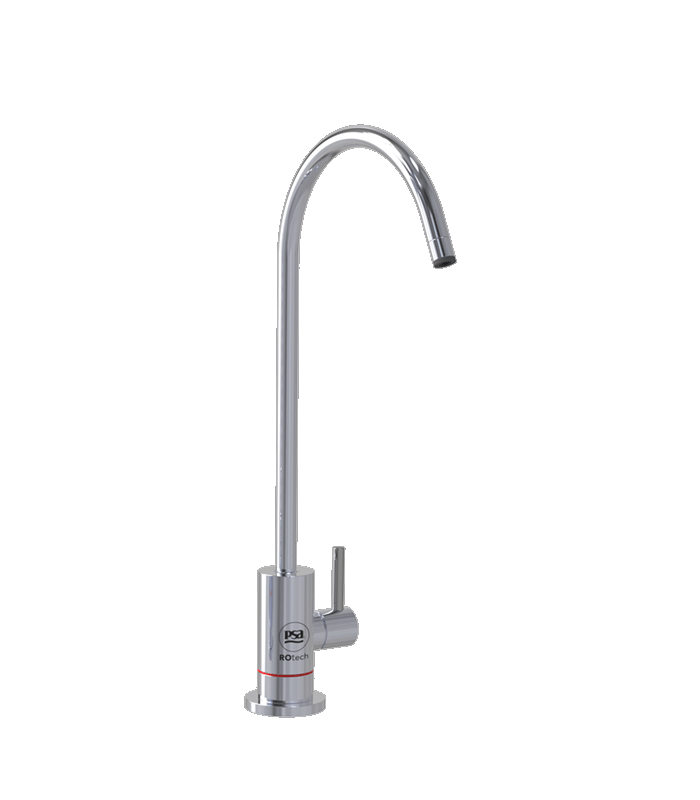

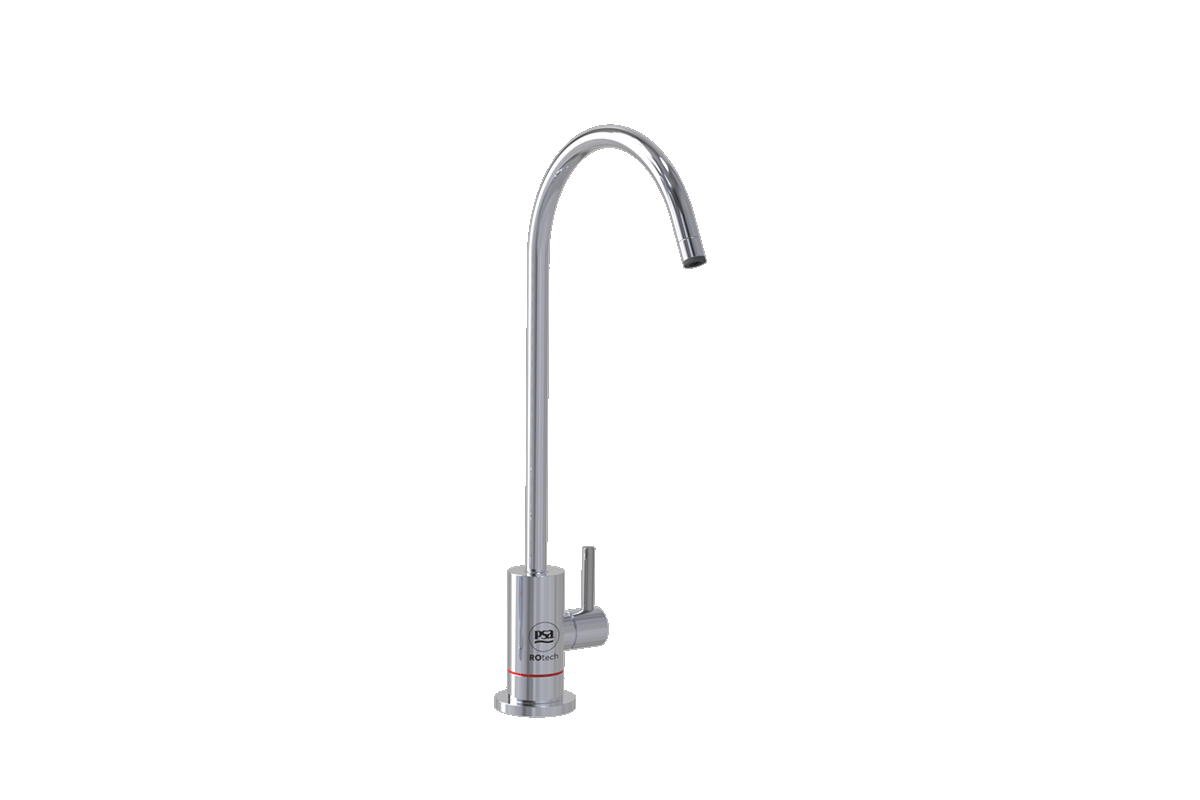

5. Luz roja y azul intermintente: derrame de agua activo (Figura 12).

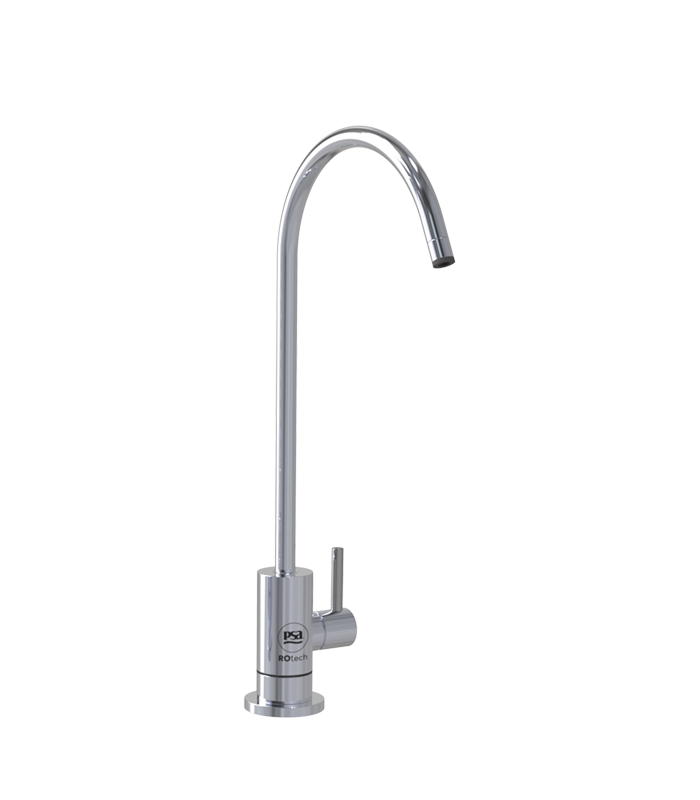

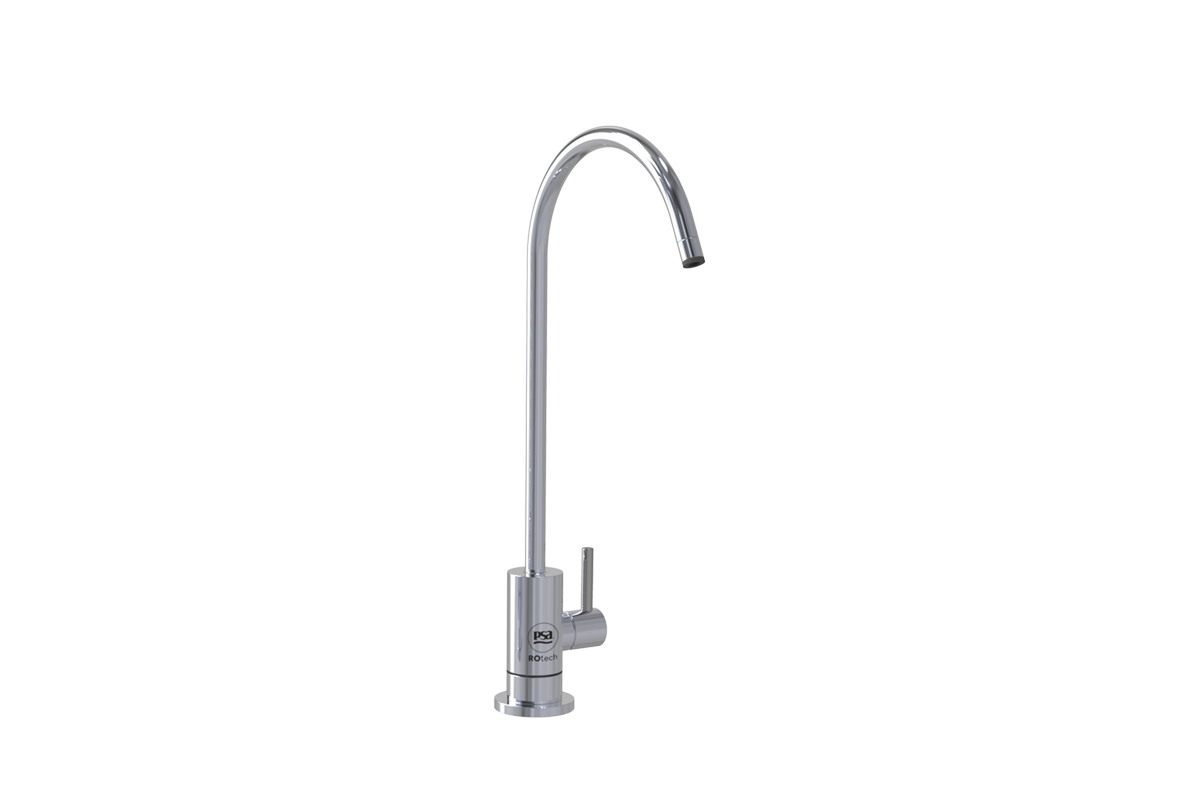

6. Sin iluminación de ningún color: falla en la conexión de la grifería o falla en la grifería (Figura 13).
-Figura 8-
-Figura 9-
-Figura 10-
-Figura 11-
-Figura 12-
-Figura 13-
Limpiar la Grifería ROtech BM periódicamente con agua tibia, jabón neutro y un paño no abrasivo. No utilizar polvo limpiador, detergente, alcohol, solvente u otras sustancias agresivas, pues pueden dañar el acabado de las superficies.
Para conocer las operaciones de mantenimiento del dispositivo de acondicionamiento, consultar en el Manual del Usuario digital.
La presente Garantía de Calidad comenzará a regir a partir de la instalación (cuando corresponda) del producto, y operará mientras se utilice observando las expresas especificaciones de PSA, incluidas en el Manual del Usuario, etiquetas, folletos, catálogos y demás información oficial de la Empresa, todo lo que se considera parte integrante del presente certificado.
PSA garantiza este producto exclusivamente contra defectos de fabricación y/o falla de los materiales que la componen.
Ante la constatación de una falla, PSA reparará el producto o, si lo considerara conveniente, lo repondrá por uno nuevo o de un modelo de similares características que cumpla la misma función. PSA se reserva el derecho de discontinuar la producción de cualquiera de sus modelos cuando lo considere necesario.
La presente Garantía no cubre daños o defectos originados por el mal uso, transporte, inundaciones, incendios, golpes ni otros hechos o accidentes ocurridos luego de la entrega del producto a su comprador/a. Cuando el producto deba ser instalado por la Empresa, esta garantía empezará a regir a partir del momento en el que el personal especializado de PSA finalice las tareas de instalación, en el emplazamiento convenido con el/la Usuario/a.
Cualquier otro fin que se aparte del previsto, hará caducar automáticamente la presente Garantía. En tal caso, PSA deslinda toda responsabilidad derivada del uso indebido. La Empresa no responde por daños o accidentes derivados por negligencias de colocación si esta no está a su exclusivo cargo y/o del Distribuidor/a que efectuó la venta.
Ante cualquier duda sobre el funcionamiento de tu dispositivo, para más información o realizar pedidos, podrás consultar a tu Distribuidor/a Independiente PSA o al Centro de Atención Telefónica.
