Manual del Usuario
Grifería ROtech Bicomando
La Grifería ROtech Bicomando es la combinación perfecta de funcionalidad y estilo ya que permite proveer agua fría, agua caliente y Agua PSA.
Te aconsejamos leer cuidadosamente este manual antes de proceder a la instalación. Aquí encontrarás información importante y consejos útiles que te permitirán obtener el máximo rendimiento de tu grifería.
Ante cualquier duda o consulta, podrás comunicarte con el Centro de Atención Telefónica.

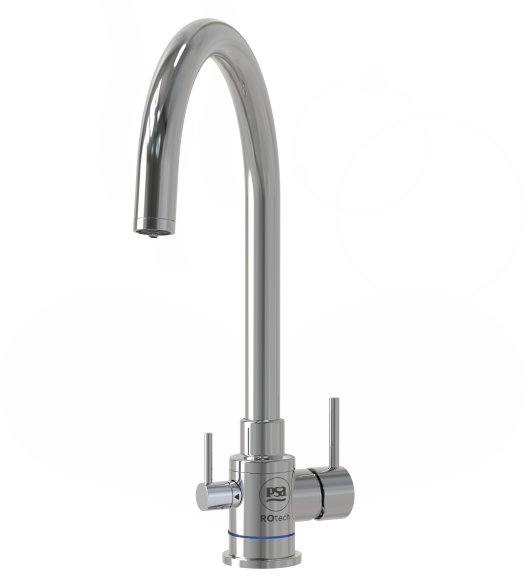

La Grifería ROtech Bicomando permite la instalación de la unidad bajo mesada PSA ROtech·UV. Presenta tres opciones de funcionamiento: agua fría, agua caliente y Agua PSA (Figura 1).
La instalación es sencilla: se realiza una única perforación en la mesada. Además, el cierre cerámico garantiza una mayor durabilidad y evita fugas o goteos.
La Grifería ROtech Bicomando incorpora un aro de luz LED integrado en su base. Este indicador luminoso permite reconocer visualmente los distintos estados del sistema.
-Figura 1-
Los elementos necesarios para instalarla son (Figura 2):
• Grifería ROtech Bicomando con aro de luz led integrado y conexión eléctrica incorporada
• Manguera blanca de ingreso al tanque de ¼’’ de diámetro y 1,5 m de largo
• Manguera azul de desagote de ¼’’ de diámetro y 1,5 m de largo
• Manguera verde de ingreso a ROtech de 8 mm de diámetro y 1,5 de largo
• 2 flexibles de ½’’
• Llave tipo «T»
• Abrazadera de descarte
• Llave PSA (para desconectar las mangueras)
• Llave para desenroscar el cortachorro
• Arandela de ajuste
• 2 tuercas de ajuste
• Calco de información luminosa
-Figura 2-
A continuación, te explicaremos cómo realizar la instalación de la Grifería ROtech Bicomando con el dispositivo de acondicionamiento PSA ROtech·UV BM:
1. Cerrar la llave de paso. En caso de tener que perforar la mesada, la perforación deberá ser de 33 mm de diámetro. De lo contrario, en caso de tener una grifería colocada, deberá desinstalarse primero. Para ello, desconectar los flexibles con una llave francesa o herramienta adecuada. Luego, desenroscar las tuercas de ajuste y las varillas roscadas. Retirar la grifería hacia arriba.

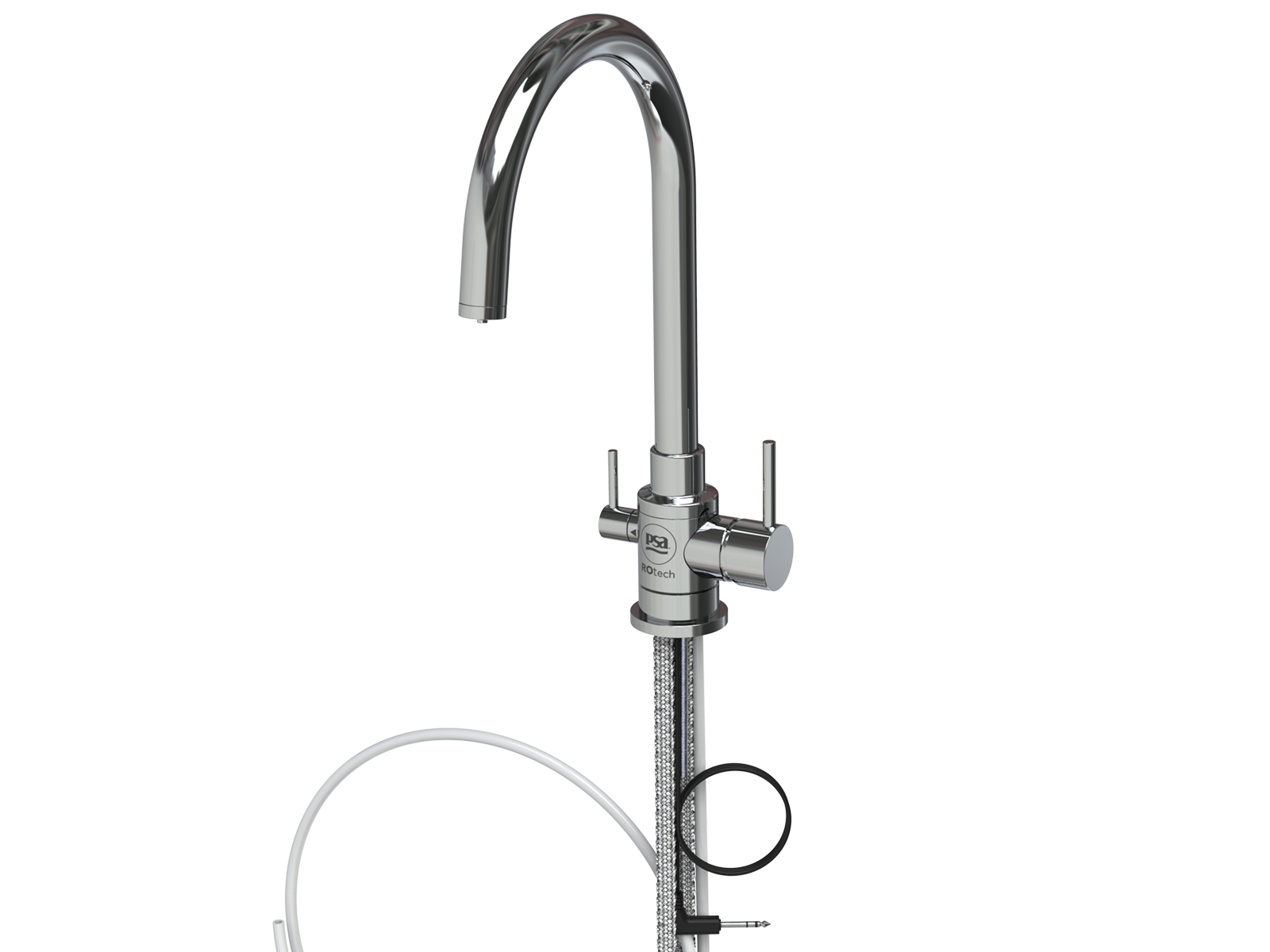

2. Enroscar los flexibles de agua fría y caliente provistos en la caja (Figura 3).

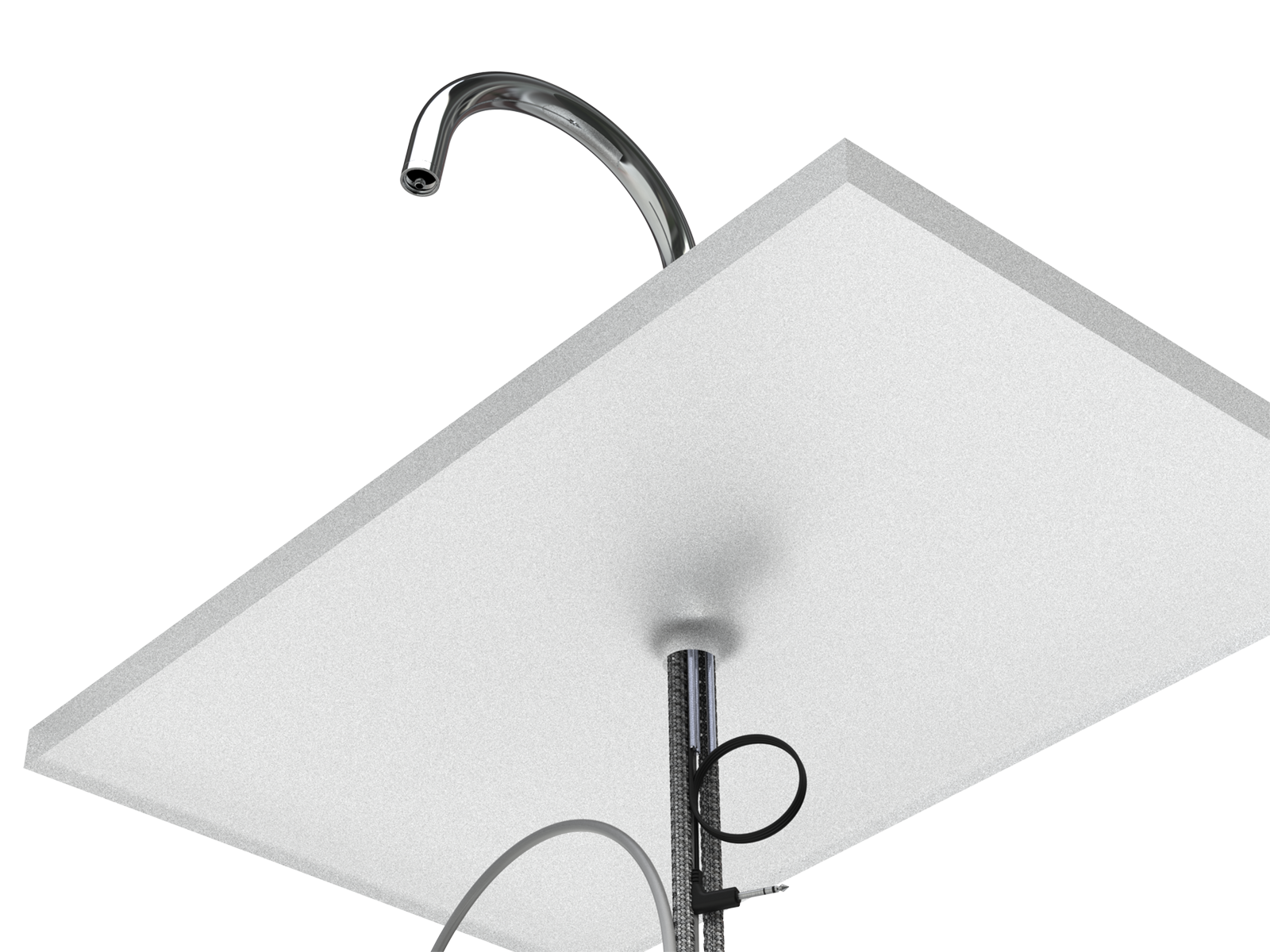

3. Pasar los flexibles, las varillas, las mangueras y la conexión eléctrica por el orificio de la mesada, introduciendo de a uno a la vez. Luego, posicionar la Grifería ROtech Bicomando (Figura 4).
-Figura 3-
-Figura 4-
4. Por debajo de la mesada, colocar la arandela de ajuste en las varillas roscadas.

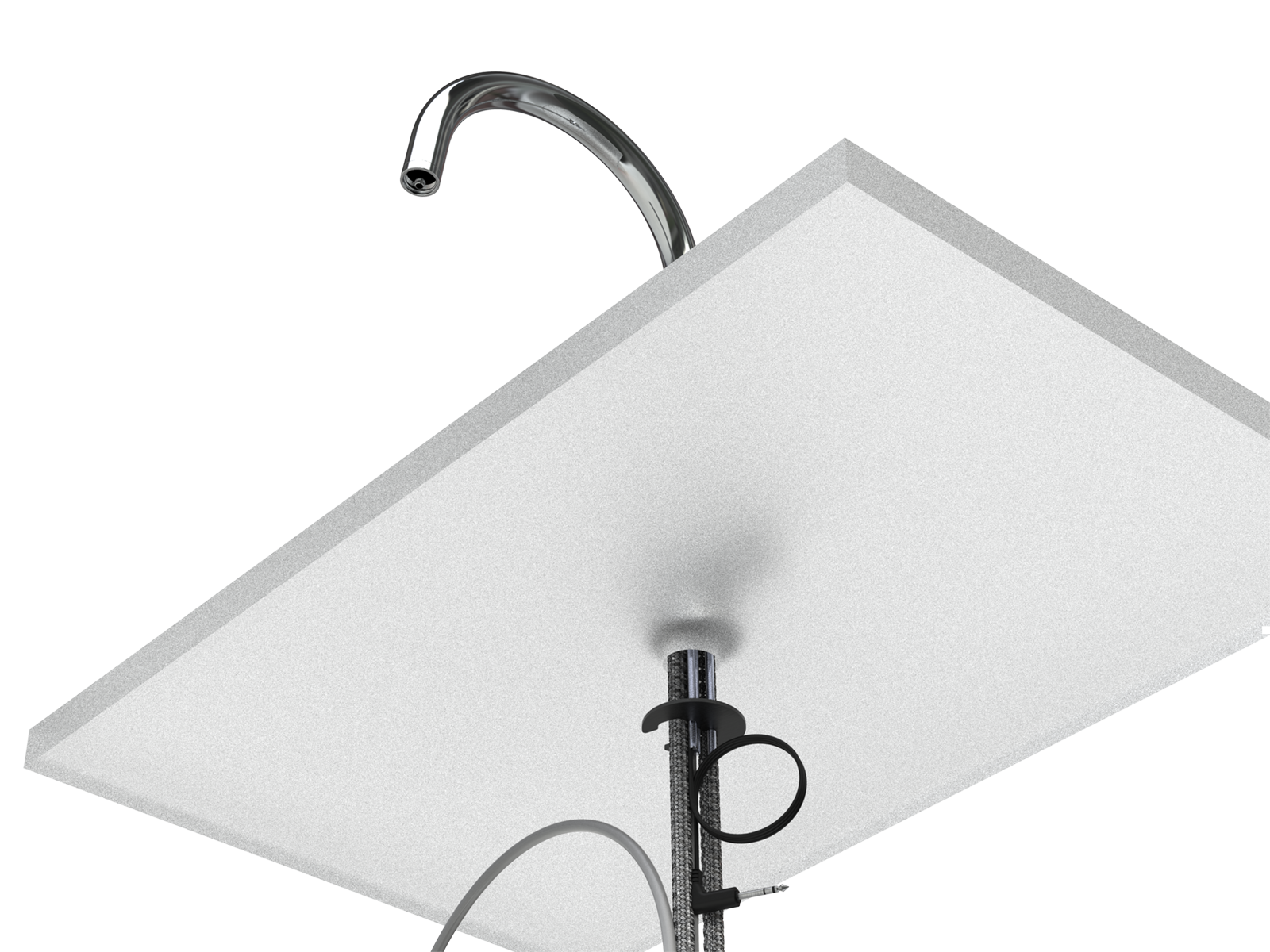

5. Colocar en las varillas las dos tuercas de ajuste y enroscarlas para asegurar la grifería (Figura 5).
6. Colocar cinta teflón en la rosca macho de la conexión tipo «T» (aproximadamente 7 vueltas).
7. Enroscar la conexión tipo «T» en la salida de agua fría de la pared. Ajustar con llave o pinza. En caso de no lograr un sellado correcto, utilizar sella rosca.
8. Conectar el flexible de agua fría a una de las salidas de la conexión tipo «T».

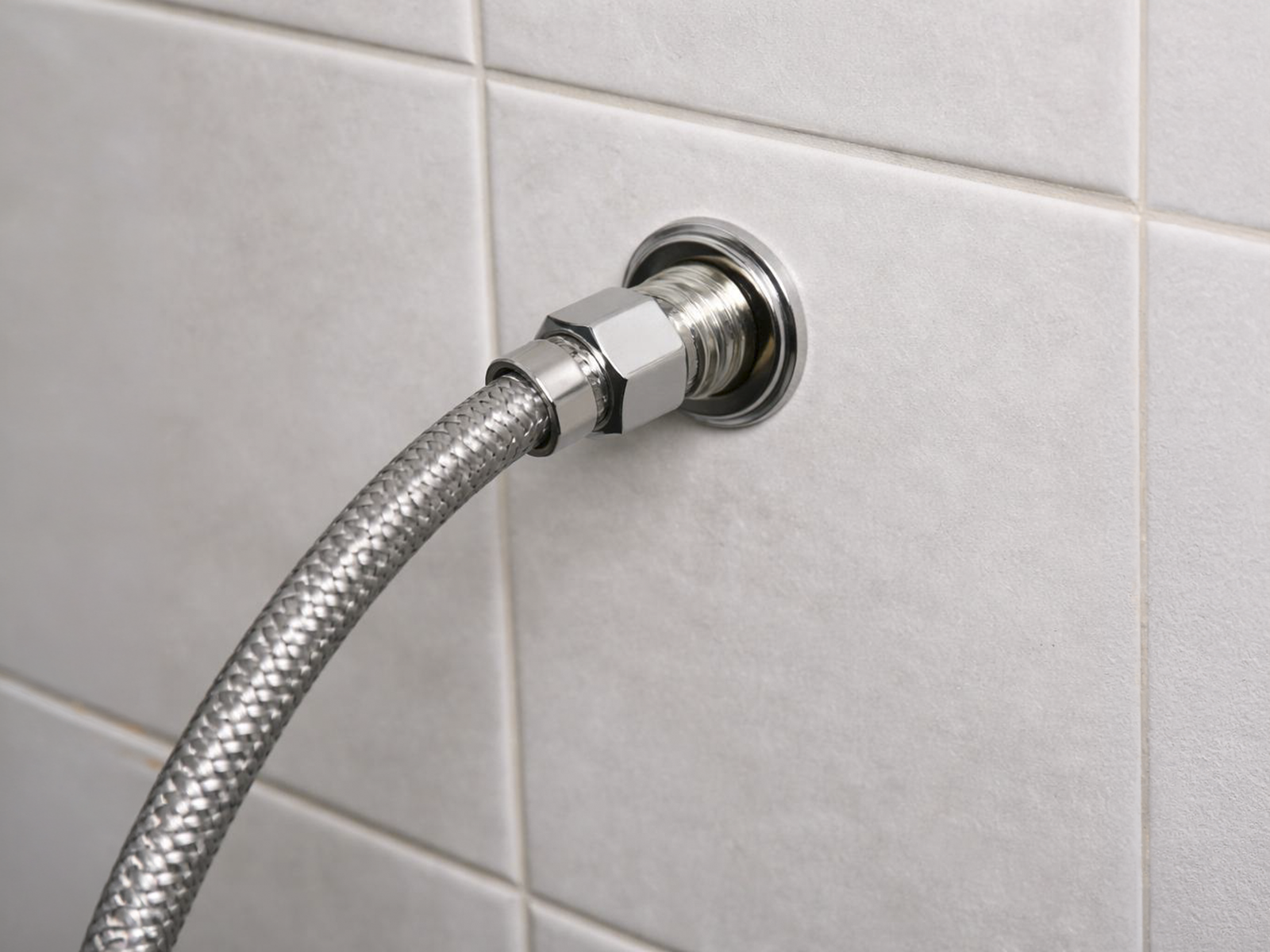

9. Enroscar el flexible de agua caliente a su correspondiente salida en la pared (Figura 6).
-Figura 5-
-Figura 6-

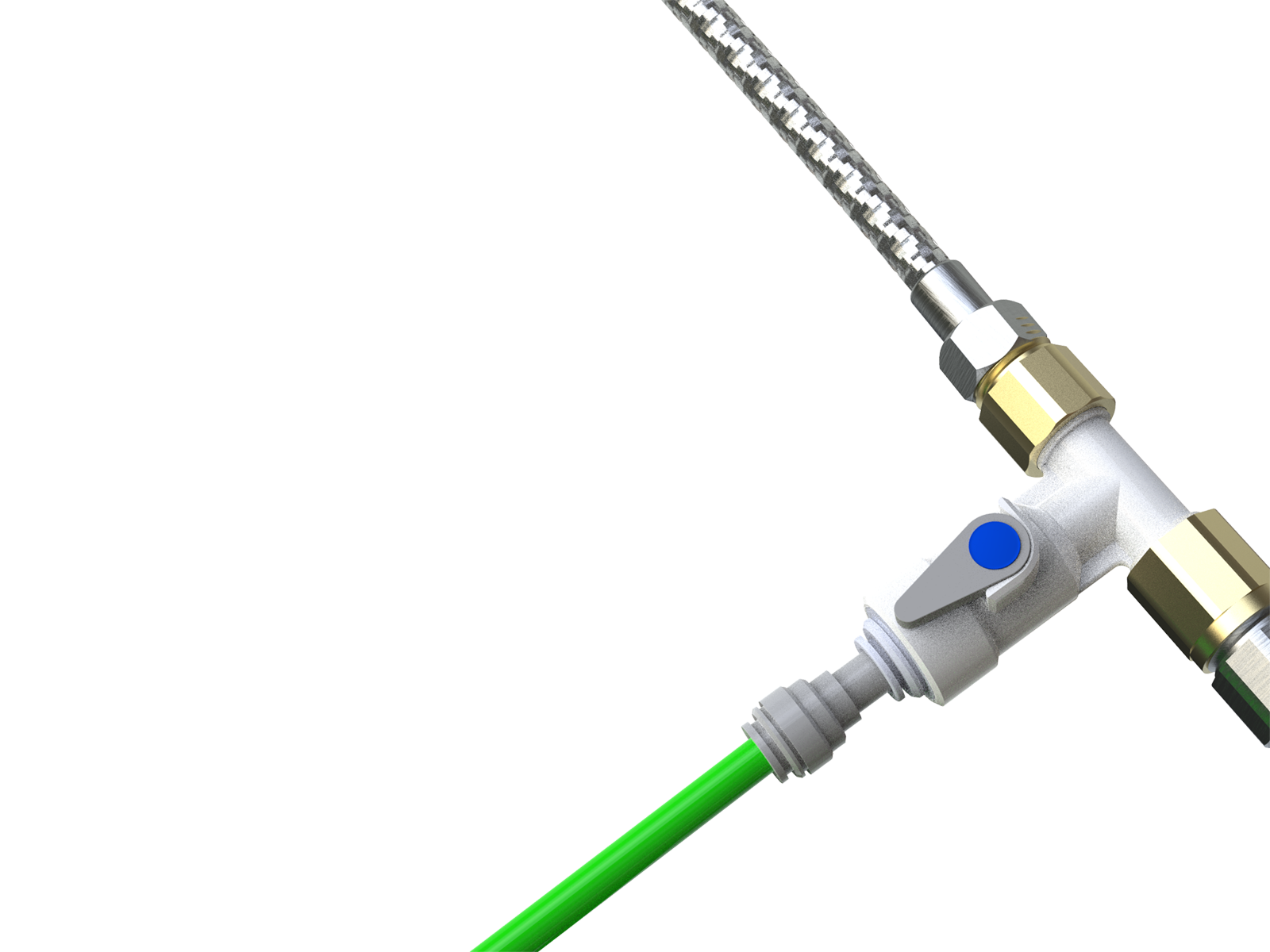

10. Conectar la manguera verde a la conexión tipo «T» (Figura 7).

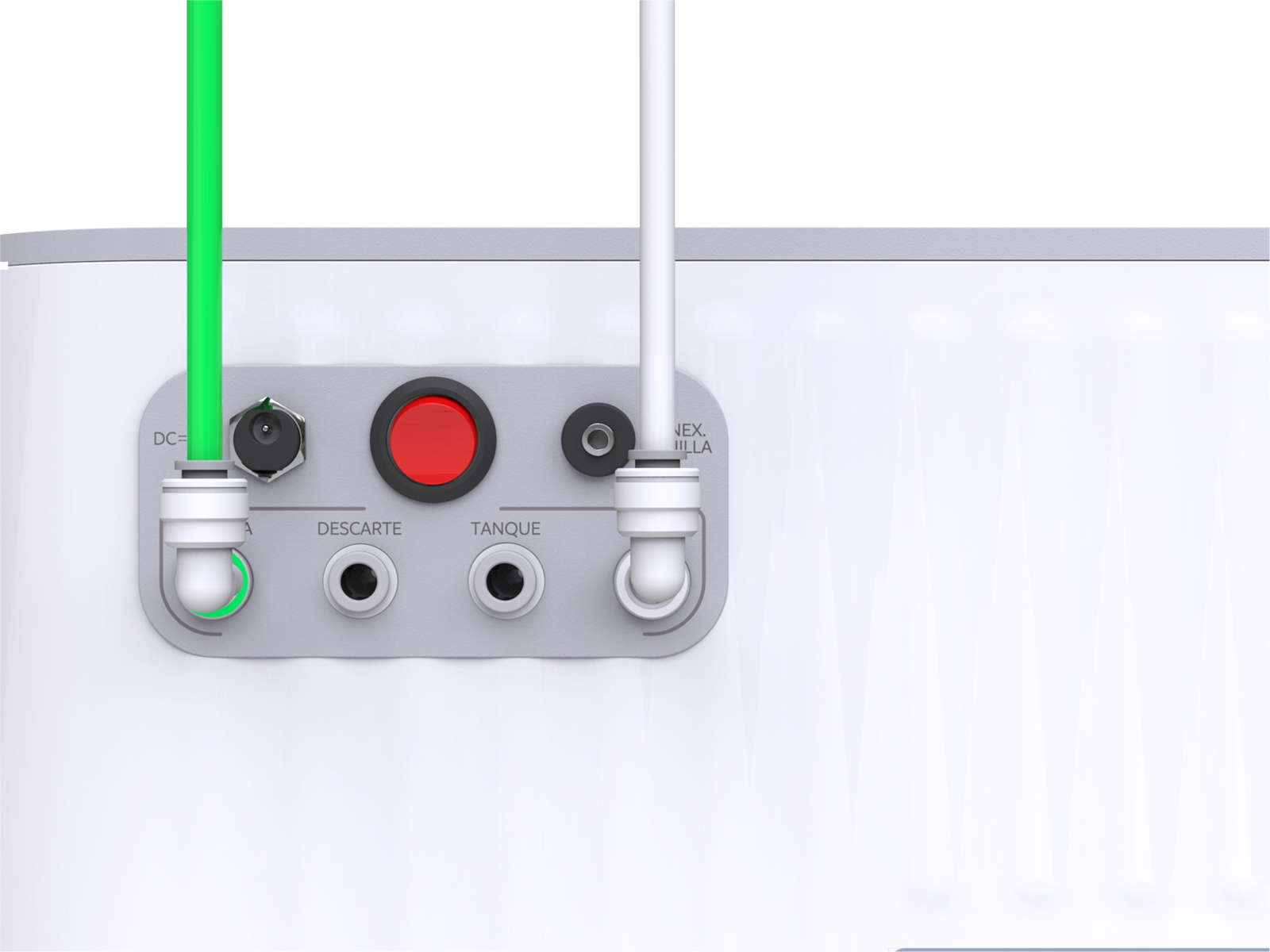

11. Conectar la manguera verde y blanca de la grifería hasta el PSA ROtech·UV Bajo Mesada, respetando cada terminal (Figura 8).
12. Con una mecha metálica en el taladro, realizar un agujero en la tubería de desagüe bajo la mesada, armar la abrazadera de desagote y colocarla garantizando que el pico de la abrazadera quede por encima del agujero.

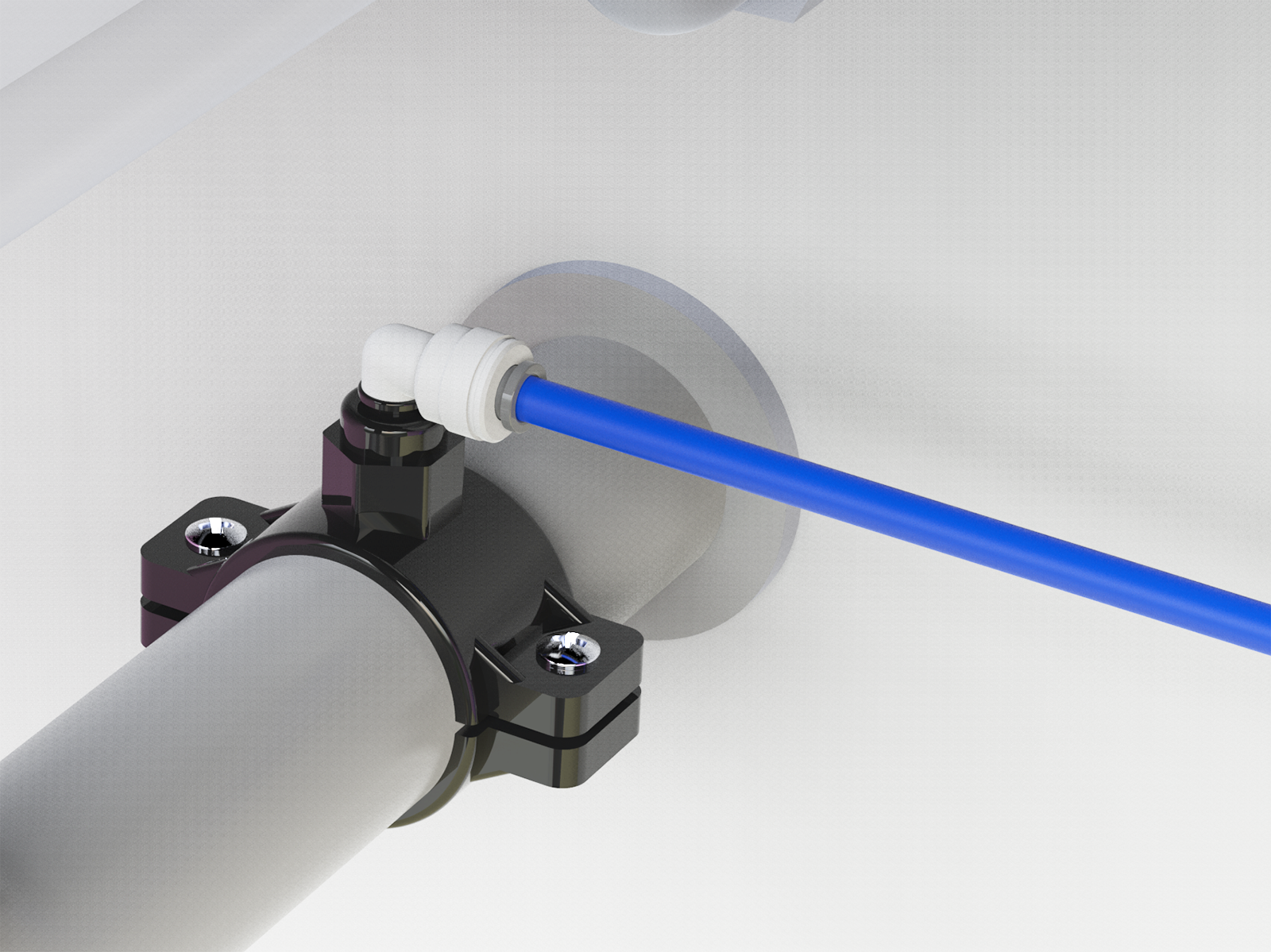

13. Ajustar los tornillos de la abrazadera para asegurar la fijación y conectar la manguera azul de la abrazadera al equipo (Figura 9).

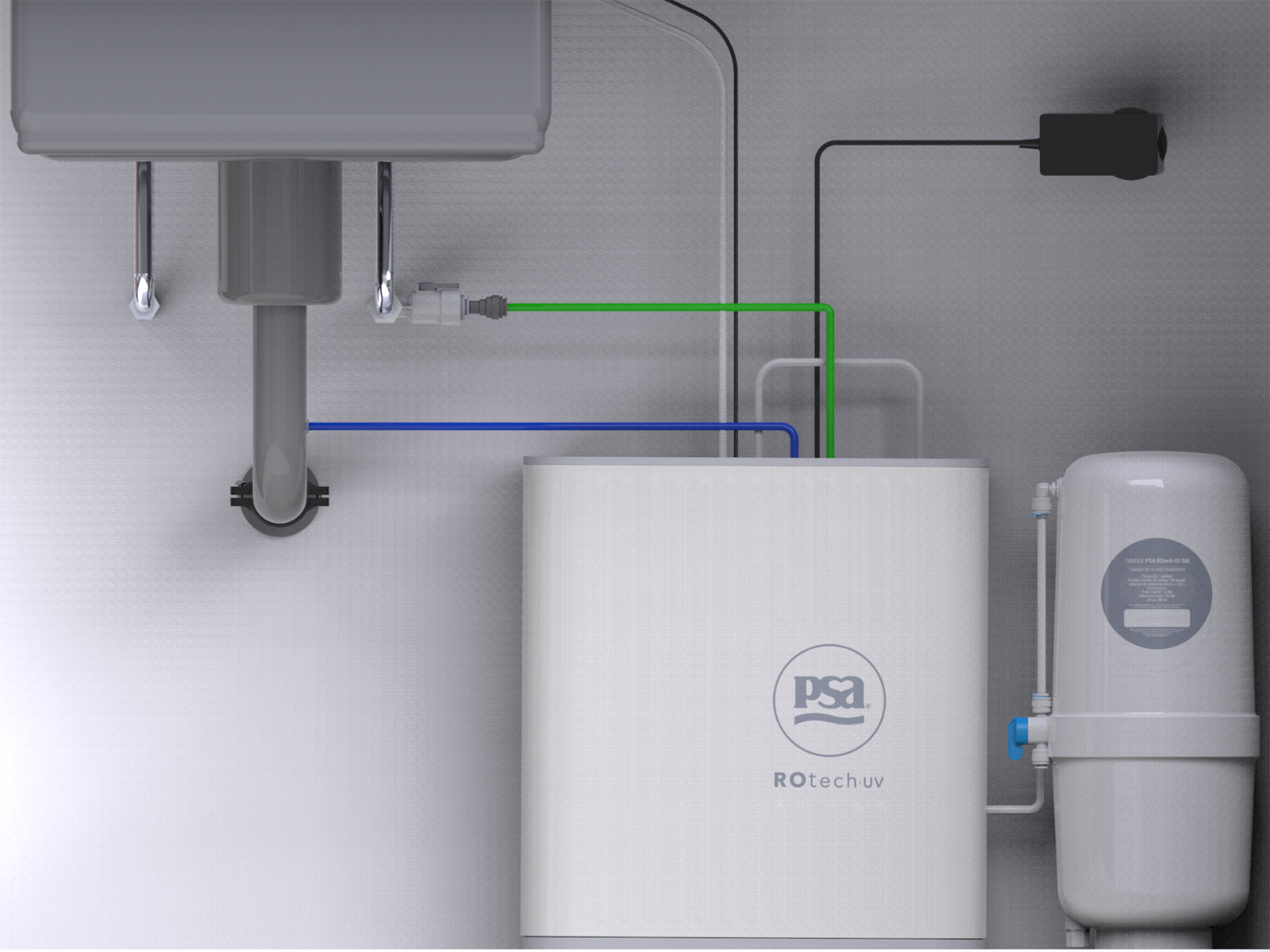

14. Posicionar el tanque y realizar la conexión de la manguera blanca entre el tanque y el equipo (Figura 10).
15. Conectar la ficha de la grifería a la base del equipo.
16. Conectar la ficha de la fuente a la base del equipo y el enchufe al tomacorriente.
-Figura 7-
-Figura 8-
-Figura 9-
-Figura 10-
Te recomendamos ver el video de la instalación de la Grifería ROtech Bicomando.
• La Grifería ROtech Bicomando debe instalarse únicamente con los accesorios que provee la Empresa. Todos los componentes deben estar conectados correctamente para asegurar un adecuado funcionamiento del equipo y la vigencia de la garantía.
Para poner en marcha el PSA ROtech·UV Bajo Mesada se debe realizar un lavado/enjuague inicial.
• Encender el equipo desde el botón ON/OFF y accionar el cierre cerámico de la grifería. Dejar correr agua durante 5 minutos y descartarla.
• Luego, accionar la válvula de paso ubicada en la entrada del tanque para habilitar el pasaje de agua y dejar que se llene completamente hasta que la unidad corte o se apague automáticamente. Este proceso demora aproximadamente 9 minutos.
• A continuación, cerrar el pasaje de agua hacia el equipo en la llave tipo «T».
• Accionar nuevamente el cierre cerámico de la grifería para realizar el purgado de agua contenida en el tanque hasta que deje de salir agua por el pico de la grifería. El agua entregada durante este proceso no es tratada y no debe ingerirse.
• Finalmente, abrir de nuevo el paso de agua en la llave tipo «T» hasta que se llene el tanque.
Una vez realizadas estas operaciones, el dispositivo de acondicionamiento PSA ROtech·UV Bajo Mesada estará listo para ser utilizado.
Para iniciar la entrega de agua tratada en la Grifería ROtech Bicomando, accionar el cierre cerámico más pequeño. Al accionar el de mayor tamaño, se podrá seleccionar entre agua fría y agua caliente.
Además, cuenta con un aro de luz para conocer los estados del sistema.

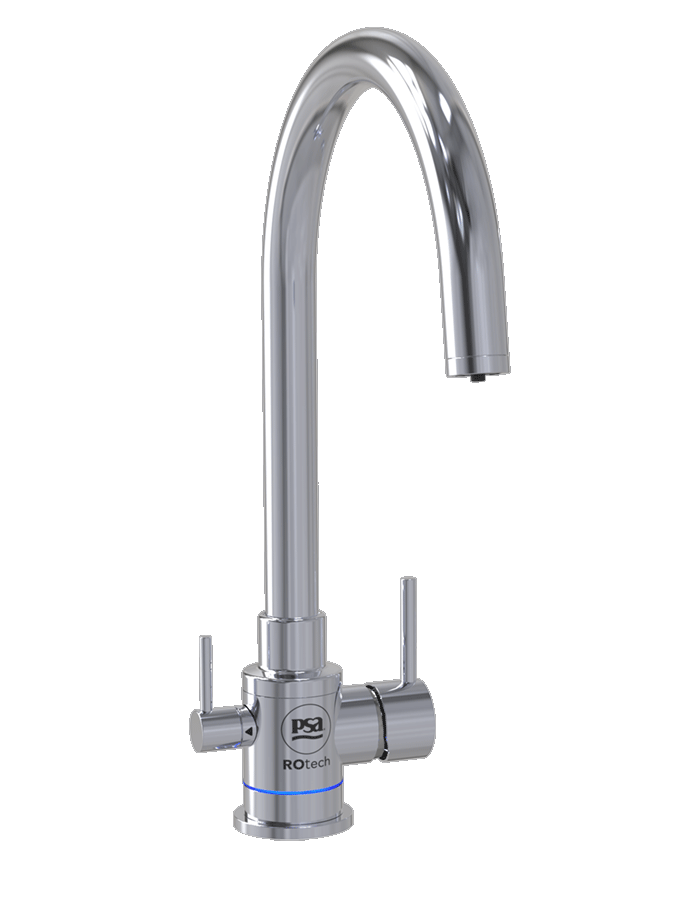

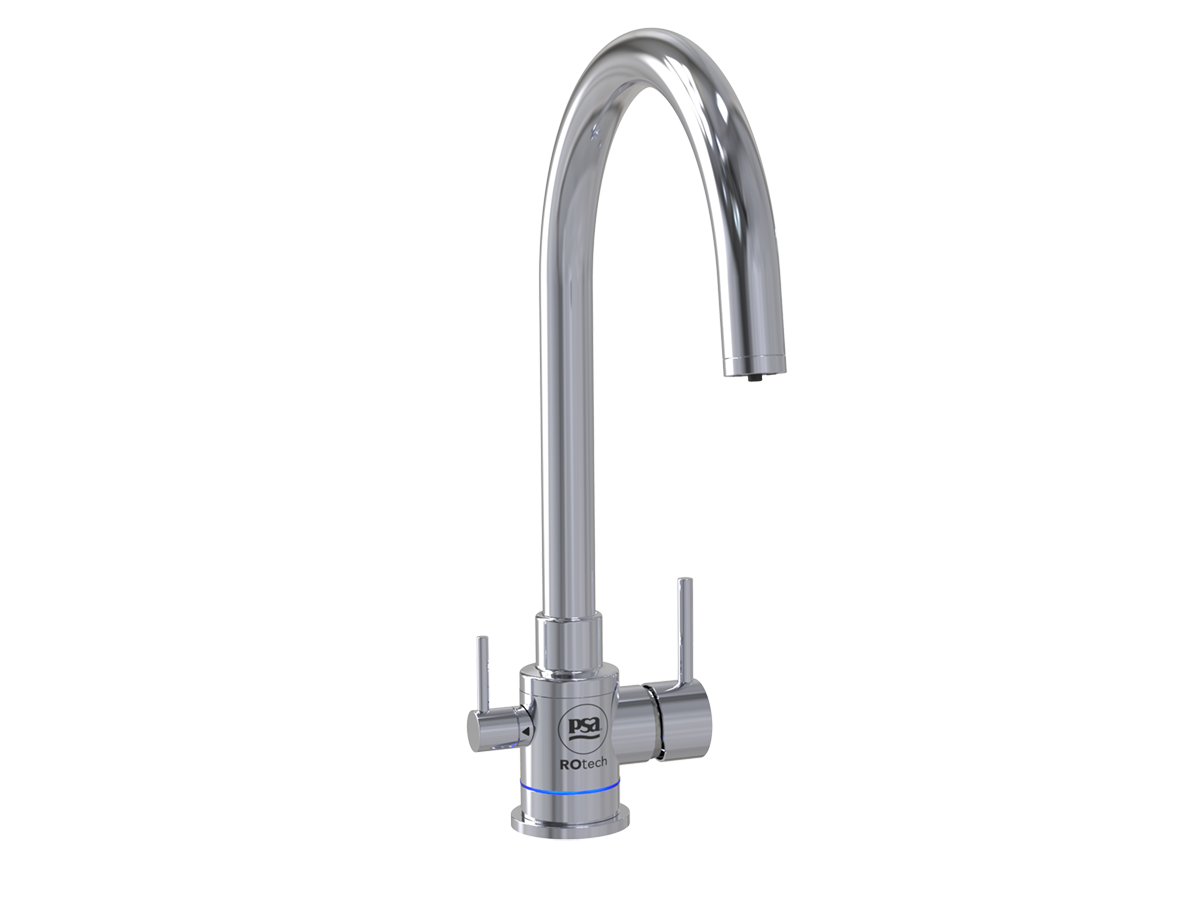

1. Luz azul fija: el equipo funciona correctamente (Figura 11).

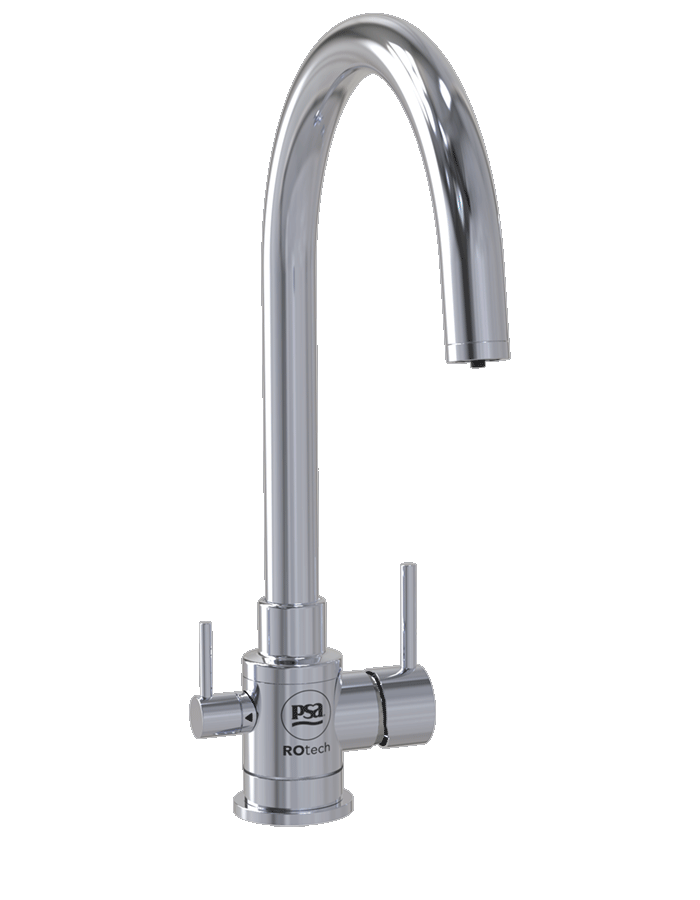

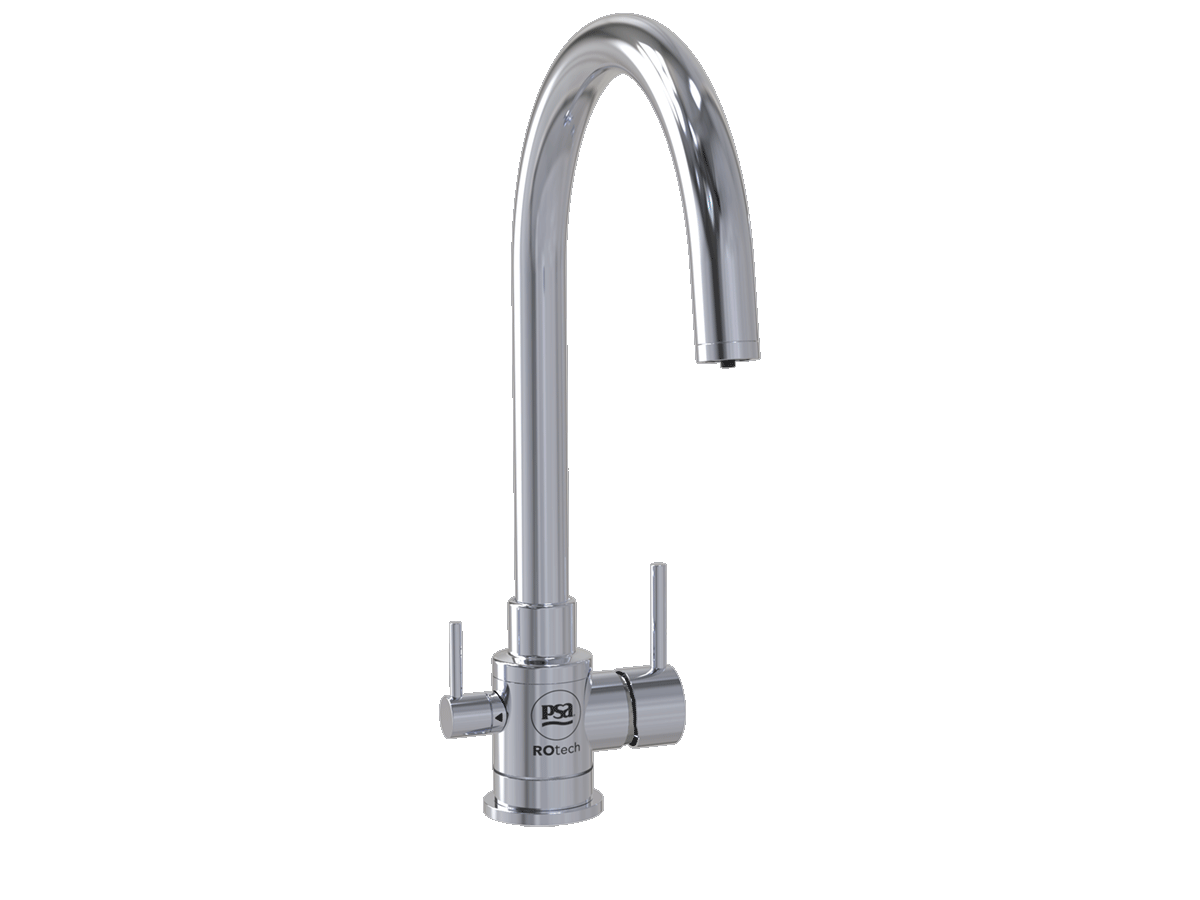

2. Luz azul intermitente: es necesario cambiar el filtro n.°1 (Figura 12).

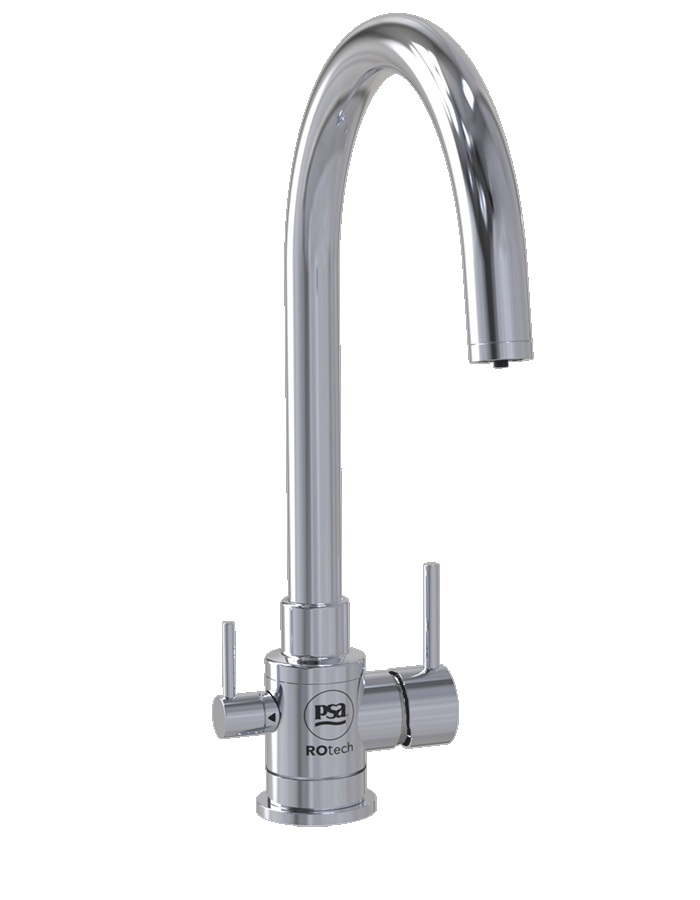

3. Luz azul intermitente (velocidad rápida): el equipo está en proceso de limpieza y enjuague (Figura 13).

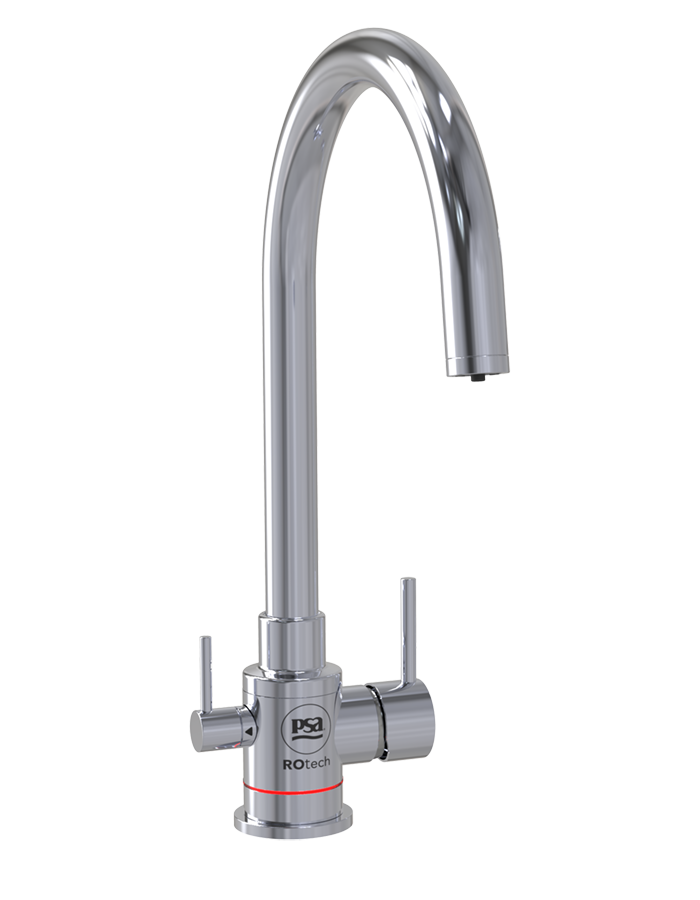

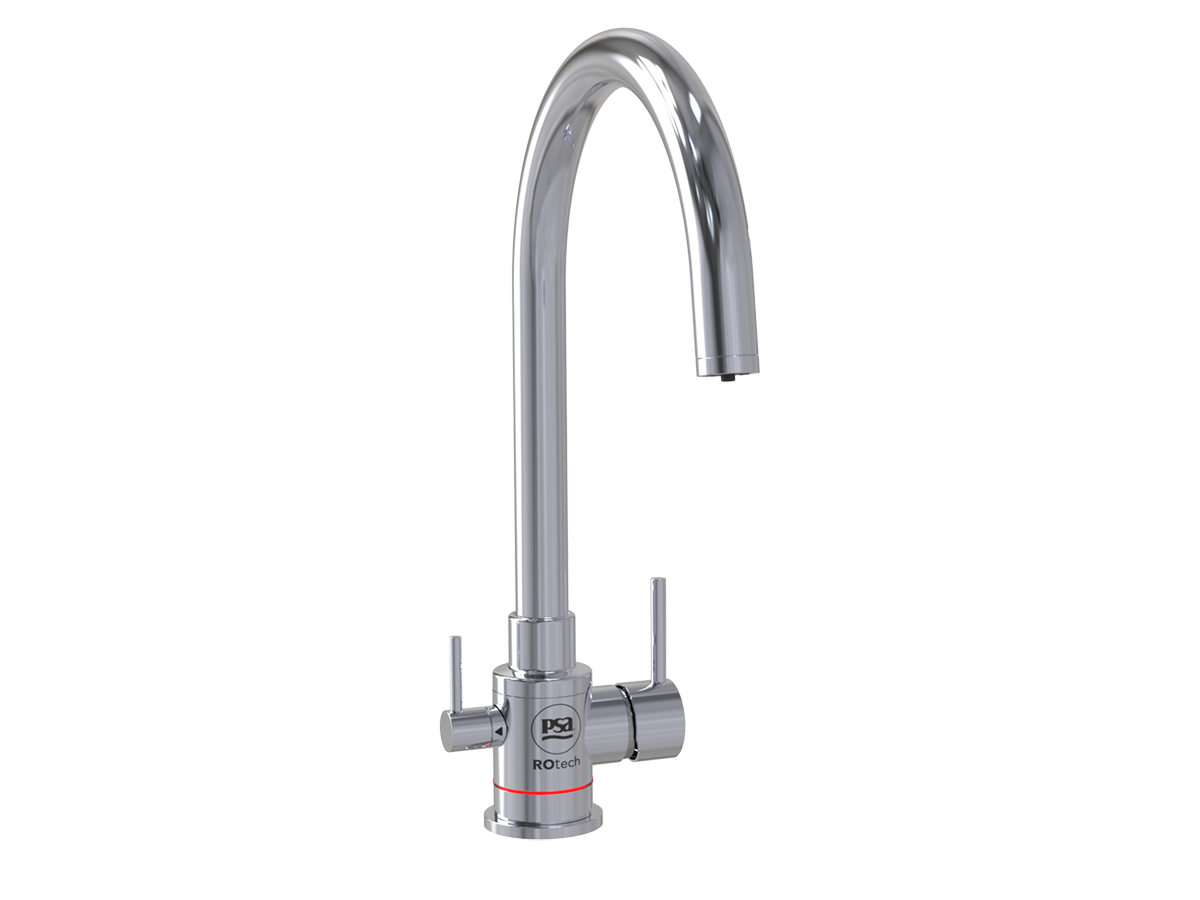

4. Luz roja fija: es necesario cambiar la cámara PSA UV led. De igual manera si emite un sonido. Al solicitar agua durante este tiempo, el equipo emitirá un sonido durante los primeros 4 segundos de uso, y la entrega de agua no se interrumpirá (Figura 14).

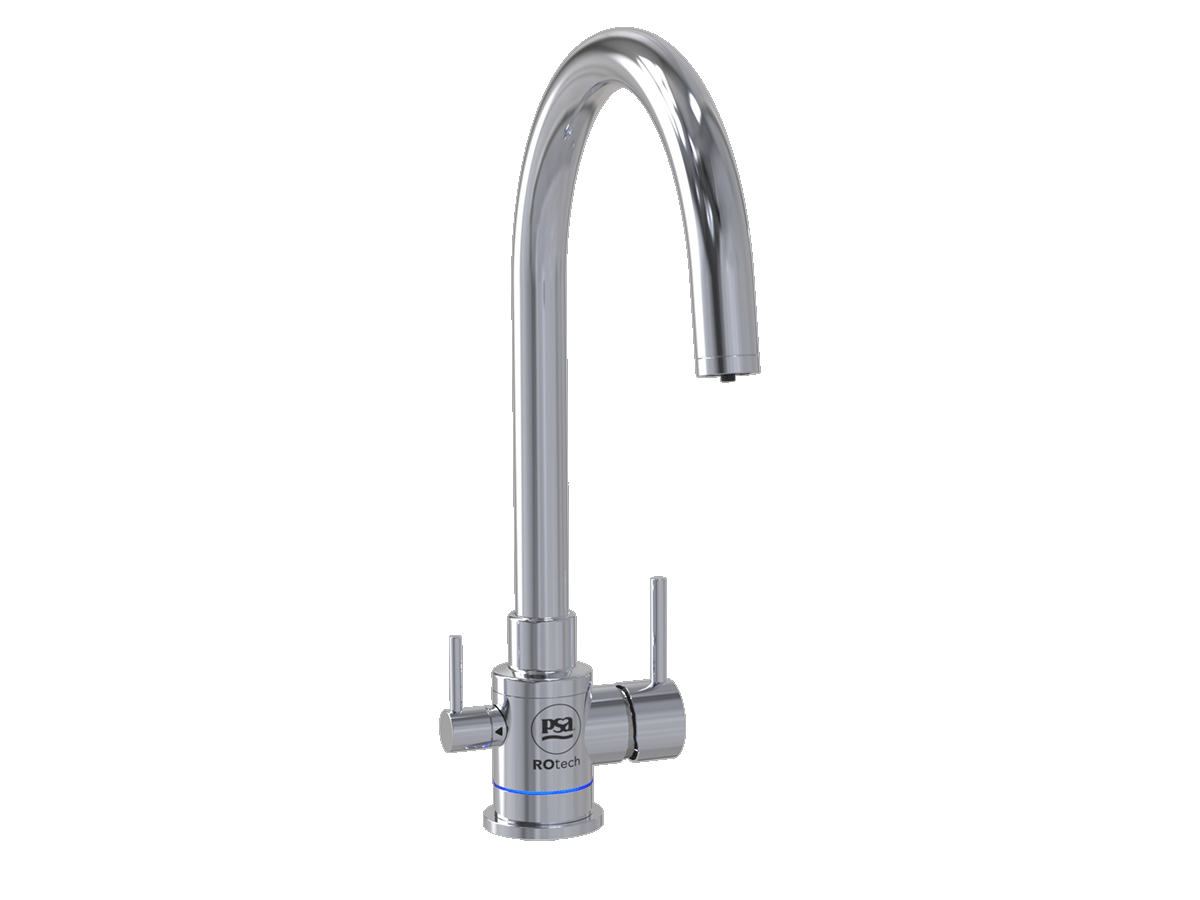

5. Luz roja y azul intermintente: derrame de agua activo (Figura 15).

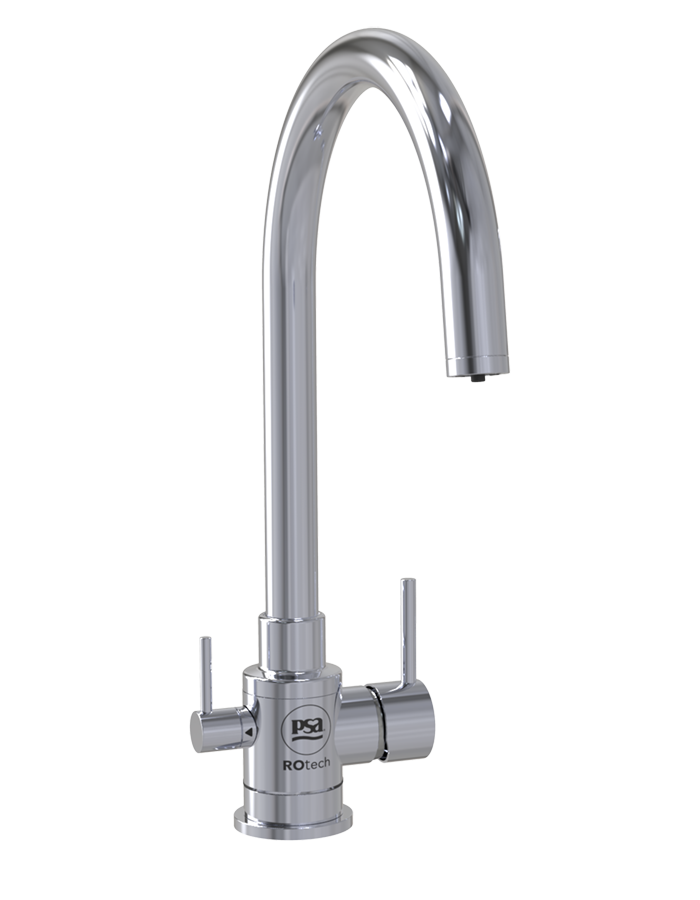

6. Sin iluminación de ningún color: falla en la conexión de la grifería o falla en la grifería (Figura 16).
-Figura 11-
-Figura 12-
-Figura 13-
-Figura 14-
-Figura 15-
-Figura 16-
Limpiar la Grifería ROtech Bicomando periódicamente con agua tibia, jabón neutro y un paño no abrasivo. No utilizar polvo limpiador, detergente, alcohol, solvente u otras sustancias agresivas, pues pueden dañar el acabado de las superficies.
En condiciones normales de uso, el cortachorros no requiere mantenimiento especial. Pero, sobre la base de las distintas características que puede presentar el agua utilizada, también es aconsejable limpiar su interior con regularidad. Para ello, basta desenroscar el aireador con la llave provista en el estuche y lavar la malla interna.
Para conocer las operaciones de mantenimiento del dispositivo de acondicionamiento, consultar en el Manual del Usuario digital.
La presente Garantía de Calidad comenzará a regir a partir de la instalación (cuando corresponda) del producto, y operará mientras se utilice observando las expresas especificaciones de PSA, incluidas en el Manual del Usuario, etiquetas, folletos, catálogos y demás información oficial de la Empresa, todo lo que se considera parte integrante del presente certificado.
PSA garantiza este producto exclusivamente contra defectos de fabricación y/o falla de los materiales que la componen.
Ante la constatación de una falla, PSA reparará el producto o, si lo considerara conveniente, lo repondrá por uno nuevo o de un modelo de similares características que cumpla la misma función. PSA se reserva el derecho de discontinuar la producción de cualquiera de sus modelos cuando lo considere necesario.
La presente Garantía no cubre daños o defectos originados por el mal uso, transporte, inundaciones, incendios, golpes ni otros hechos o accidentes ocurridos luego de la entrega del producto a su comprador/a. Cuando el producto deba ser instalado por la Empresa, esta garantía empezará a regir a partir del momento en el que el personal especializado de PSA finalice las tareas de instalación, en el emplazamiento convenido con el/la Usuario/a.
Cualquier otro fin que se aparte del previsto, hará caducar automáticamente la presente Garantía. En tal caso, PSA deslinda toda responsabilidad derivada del uso indebido. La Empresa no responde por daños o accidentes derivados por negligencias de colocación si esta no está a su exclusivo cargo y/o del Distribuidor/a que efectuó la venta.
Ante cualquier duda sobre el funcionamiento de tu dispositivo, para más información o realizar pedidos, podrás consultar a tu Distribuidor/a Independiente PSA o al Centro de Atención Telefónica.
