Manual del Usuario
PSA Iontrix 3
Purificador para piscina
RNE Nº 020033995
RNE Nº 020033995
El producto PSA Iontrix 3 que has adquirido integra la mejor línea de productos para piscinas. A partir de un proceso tecnológico de avanzada, la ionización del agua, disminuye al mínimo el consumo de productos químicos.
Por favor, leer cuidadosamente este manual y conservarlo a mano. Aquí encontrarás información importante y consejos útiles que te permitirán obtener el máximo rendimiento de tu unidad.
PSA Iontrix 3 es un equipo ionizador para piscinas que complementa la energía generada por el panel solar con el módulo potenciador de iones (energía solar + energía química), lo que lo hace un ionizador con menor impacto en el planeta. PSA Iontrix 3 es un producto que se alimenta 100% de energía renovable.
Se persigue así un doble propósito: por una parte, disponer en todo momento de agua en condiciones gracias a la disminución de hasta un 90% del uso de cloro y la eliminación de otros productos químicos, como alguicidas. Por otra parte, reduce los costos de mantenimiento y electricidad, lo que ofrece mayor confort y comodidad al Usuario.
PSA Iontrix 3 logra la bacteriostasis por ionización del agua. Para ionizar la piscina por primera vez y también cuando se recambia el agua por completo, el equipo utiliza un módulo potenciador de iones que puede ionizar 40.000 litros en cuatro horas, aproximadamente. Una vez alcanzado el nivel de ionización, el panel solar se utiliza para el mantenimiento. Es decir, cuando disminuye la concentración de iones y es necesario volver a colocar el PSA Iontrix 3. Los iones metálicos generados por el PSA Iontrix 3 son inocuos para personas y animales.
A diferencia del cloro, que pierde su efectividad en pocas horas, los iones metálicos producidos por el PSA Iontrix 3 permanecen activos durante semanas y no se evaporan. No obstante, una reducida cantidad de cloro u otro oxidante (un 10% del total habitual, aproximadamente) seguirá siendo necesaria para mantener el agua, ya que los iones no actúan sobre impurezas que tienden a enturbiarla, tales como residuos de lociones bronceadoras, tierra, restos vegetales arrastrados por el viento, fluidos corporales, entre otros.

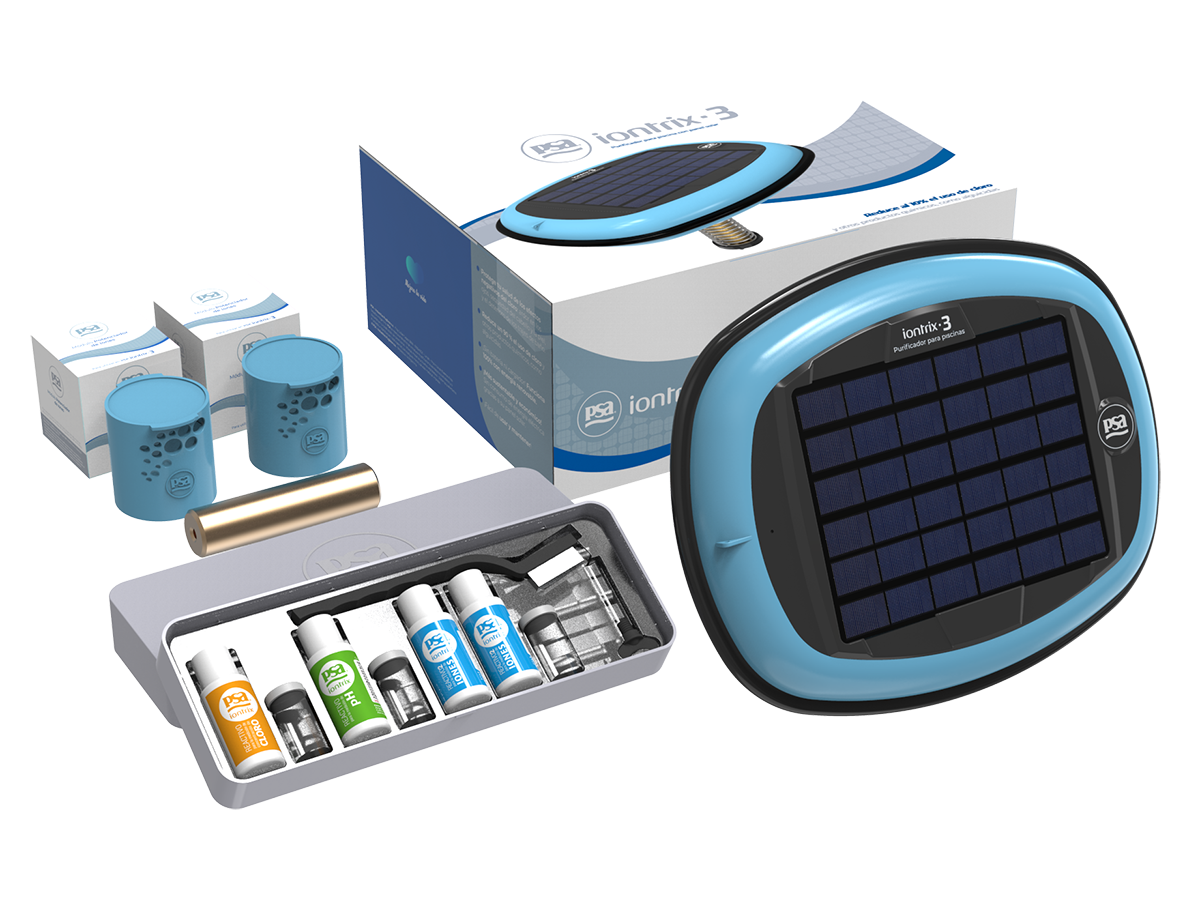

• PSA Iontrix 3 con un electrodo helicoidal de acero inoxidable.
• Electrodo cilíndrico de aleación metálica.
• Dos módulos potenciadores de iones.
• Kit PSA LAB con:
· Reactivo de cloro.
· Reactivo PH.
· Reactivo iones 1 y 2.
· 3 cubetas para mediciones.
· Mariposa.
· Cepillo metálico.
-Figura 1-
Luego de retirar el PSA Iontrix 3 de su caja se debe colocar el electrodo cilíndrico y el módulo potenciador de iones. Proceder de la siguiente manera:
• Colocar el PSA Iontrix 3 con su cara hacia abajo, preferentemente sobre una superficie blanda o sobre el césped para no deteriorar el panel solar.

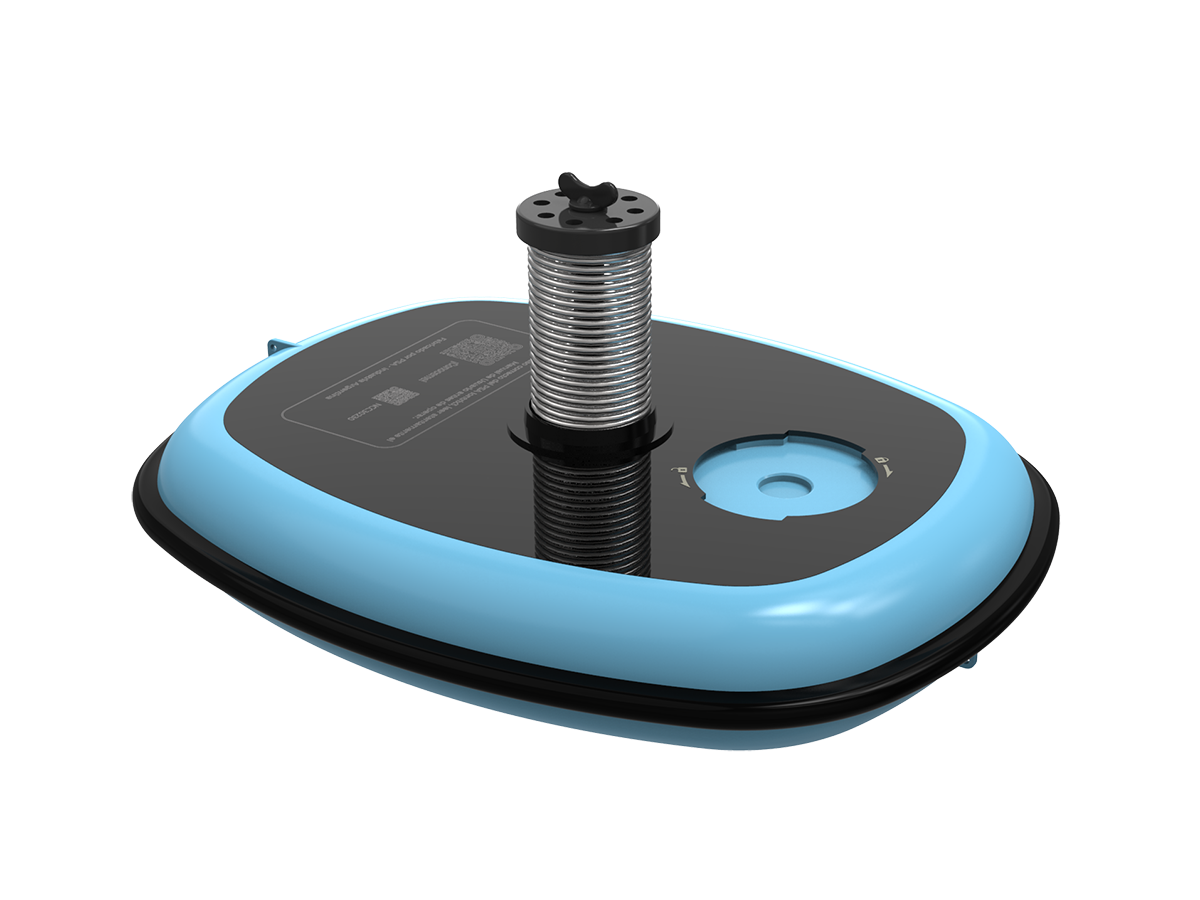

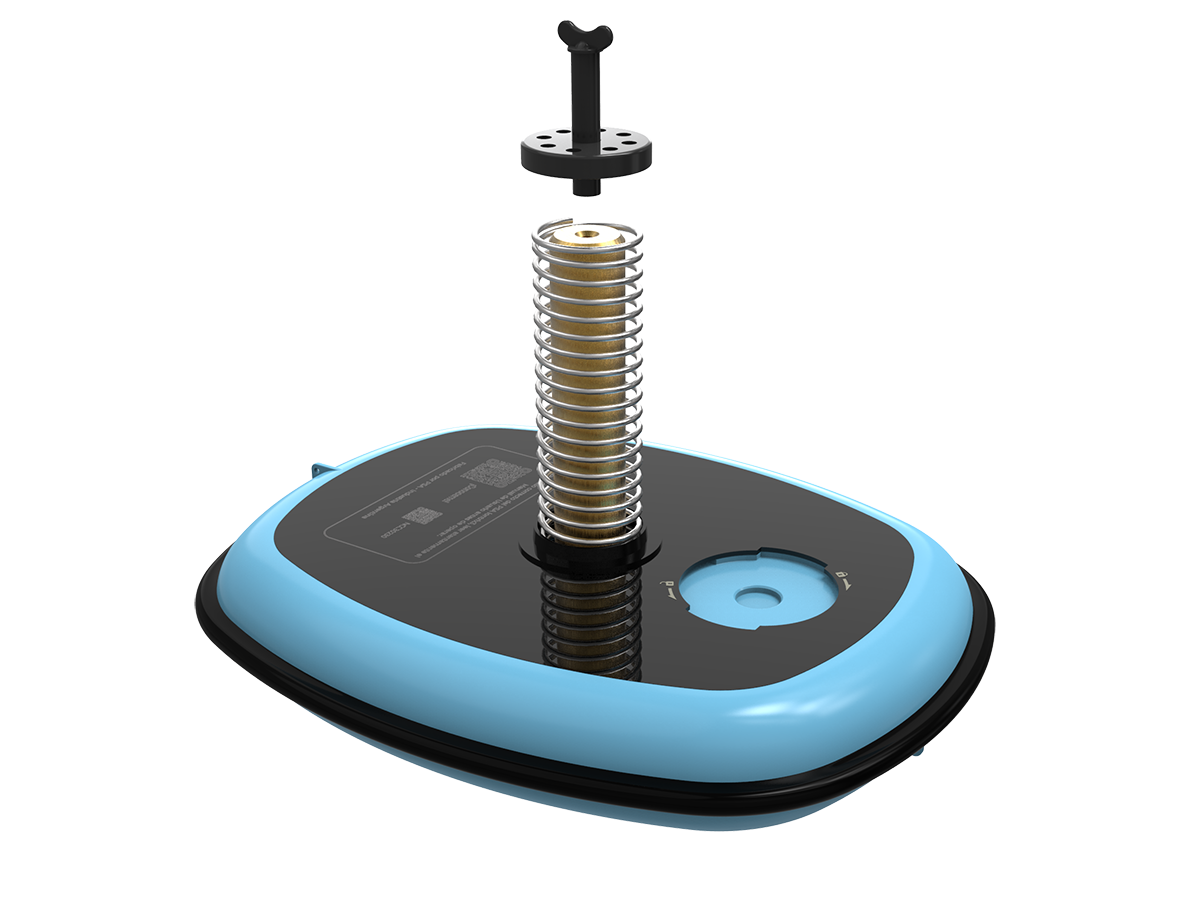

• Retirar la mariposa con el sujetador (Figura 2) y la arandela. Proceder con precaución ya que el resorte de acero (electrodo helicoidal) está comprimido
• Con una mano, comprimir levemente hacia abajo el electrodo helicoidal.
• Con la otra mano, enroscar el electrodo cilíndrico (por cualquier de sus extremos) en el tornillo fijo que está en el fondo del resorte, girando en el sentido de las agujas del reloj.
-Figura 2-
• Luego de que el electrodo haya hecho contacto con el sello de goma del fondo, apretarlo suavemente solo con la mano, aproximadamente un cuarto de vuelta. No utilizar herramientas.

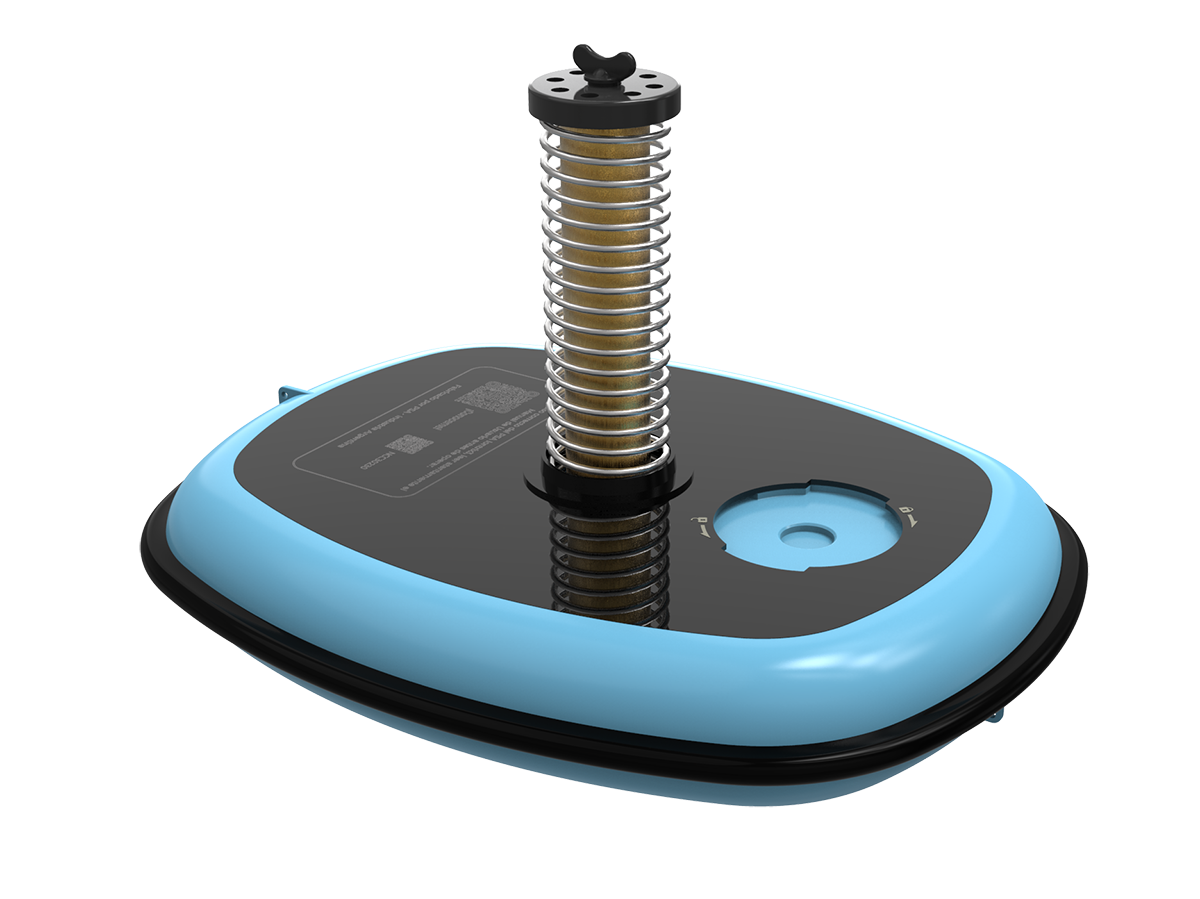

• Colocar la mariposa presente en el Kit PSA LAB (Figura 3) con la arandela de plástico sobre el extremo libre del electrodo.
• Enroscar el tornillo mariposa, apretando suavemente para evitar forzar su rosca.
• La mariposa con el sujetador puede ser guardada dentro del Kit PSA LAB.

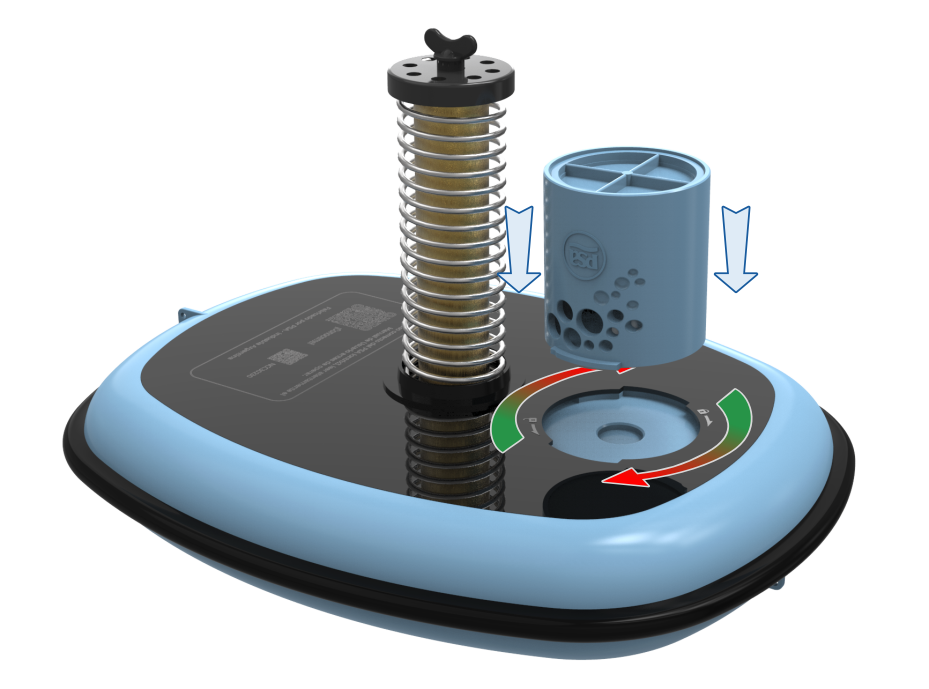

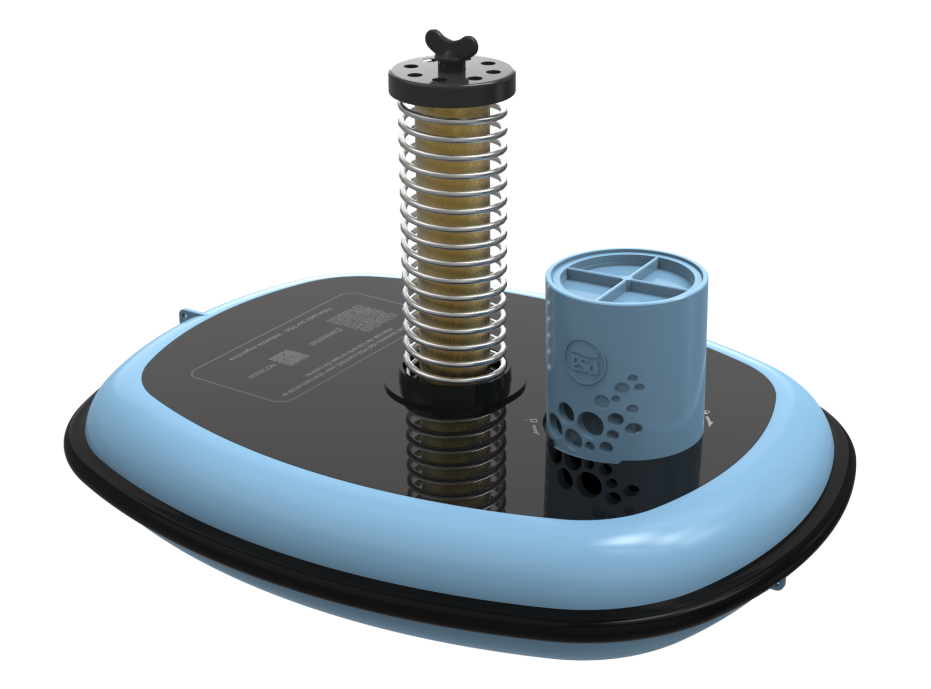

• Colocar el módulo potenciador en la abertura junto al electrodo y girar un cuarto de vuelta, en sentido de las agujas del reloj. (Figura 4).
• El PSA Iontrix 3 está listo para ionizar.
El proceso de ionización del agua requiere de un tiempo determinado para alcanzar el grado óptimo de concentración que le permita al PSA Iontrix 3 cumplir con su propósito. Ese tiempo dependerá del tamaño de la piscina, de las condiciones climáticas y del uso. El módulo potenciador de iones puede tratar una piscina de 40.000 litros en cuatro horas. En caso de mayores volúmenes, utilizar el segundo módulo potenciador de iones. El mismo se puede adquirir también por separado.
Es muy importante mantener el agua convenientemente desinfectada durante este período, hasta que se alcance la concentración adecuada de iones metálicos.
• Antes de colocar el PSA Iontrix 3, el agua debe estar perfectamente clara y adecuadamente clorada (en los niveles habituales) y con un pH normal (entre 7,2 y 7,6. El nivel óptimo es 7,4).
• Recordar que el nivel normal de cloración es entre 2 y 3 ppm (partes por millón). Si las condiciones climáticas lo requieren (por ejemplo, altas temperaturas o exposiciones solares prolongadas) aumenta el nivel de cloración, hasta un máximo de 5 ppm. Constatar el nivel de cloro mediante el reactivo de cloro: el agua de la muestra adquirirá una coloración amarillo intenso. Tener en cuenta que este reactivo solo da una idea aproximada, pues hay diversas variables que pueden afectar su resultado.
• Para medir la concentración de cloro y pH, ver la carta de colores presente en el Kit PSA LAB.
• Durante el periodo de ionización, es conveniente que la bomba de filtrado funcione en la modalidad de recirculación durante algunas horas, para facilitar la difusión en el agua de los iones metálicos.
El Kit de medición que se provee con el equipo mide la presencia de iones metálicos en el agua. En la etapa inicial, cada medición debe indicar un aumento gradual en la concentración de iones en el agua. Para medir la concentración de iones, tomar una muestra de agua con la probeta y colocar, primero, cinco gotas del reactivo de iones n.° 1 y, luego, cinco gotas del reactivo n.° 2.
Con el módulo potenciador de iones se alcanza un nivel de 0,5 ppm, a partir del cual se comienza a reducir el empleo de cloro hasta llevarlo a un 10% de la concentración inicial. Cuando el nivel de iones metálicos llegue a 0,5 ppm, retirar el PSA Iontrix 3 del agua y desenroscar el módulo potenciador de iones. Continuar midiendo semanalmente la concentración.
Cuando el nivel descienda a 0,3 ppm, colocar nuevamente el equipo en el agua. En este caso, el Iontrix 3 utiliza la energía generada por el panel solar para ionizar la piscina hasta el nivel de 0,5 ppm.
Es absolutamente normal que sobre ambos electrodos se produzcan incrustaciones de sarro y otras impurezas que deberán ser removidas para evitar una disminución de la circulación de la corriente eléctrica que ioniza el agua, ya que esto demoraría el proceso de ionización. Por eso es recomendable una limpieza de los electrodos.
1- Colocar el PSA Iontrix 3 con su cara hacia abajo, preferentemente sobre una superficie blanda o sobre el césped.
2- Retirar el tornillo mariposa y la arandela de separación.
3- Retirar el electrodo cilíndrico.
4- Lavar con agua tanto el cilindro como el resorte con el cepillo de acero que se provee con la unidad.
1- Colocar el equipo con su cara hacia abajo sobre una superficie suave.
2- Con una mano, comprimir levemente hacia abajo el electrodo helicoidal.
3- Con la otra mano, enroscar el electrodo cilíndrico en el tornillo fijo que está en el fondo del resorte, girando en el sentido de las agujas del reloj.
4- Después que el electrodo haya hecho contacto con el sello de goma del fondo, apretarlo suavemente, solo con la mano, aproximadamente un cuarto de vuelta.
5- Colocar la arandela de plástico sobre el extremo libre del electrodo.
6- Enroscar el tornillo mariposa, apretando suavemente para evitar forzar su rosca.
El electrodo cilíndrico se debe cambiar cada tres o cuatro años, según sea la intensidad de uso. El momento adecuado será cuando el diámetro (medido en su parte media) se haya reducido a menos de 6 mm.

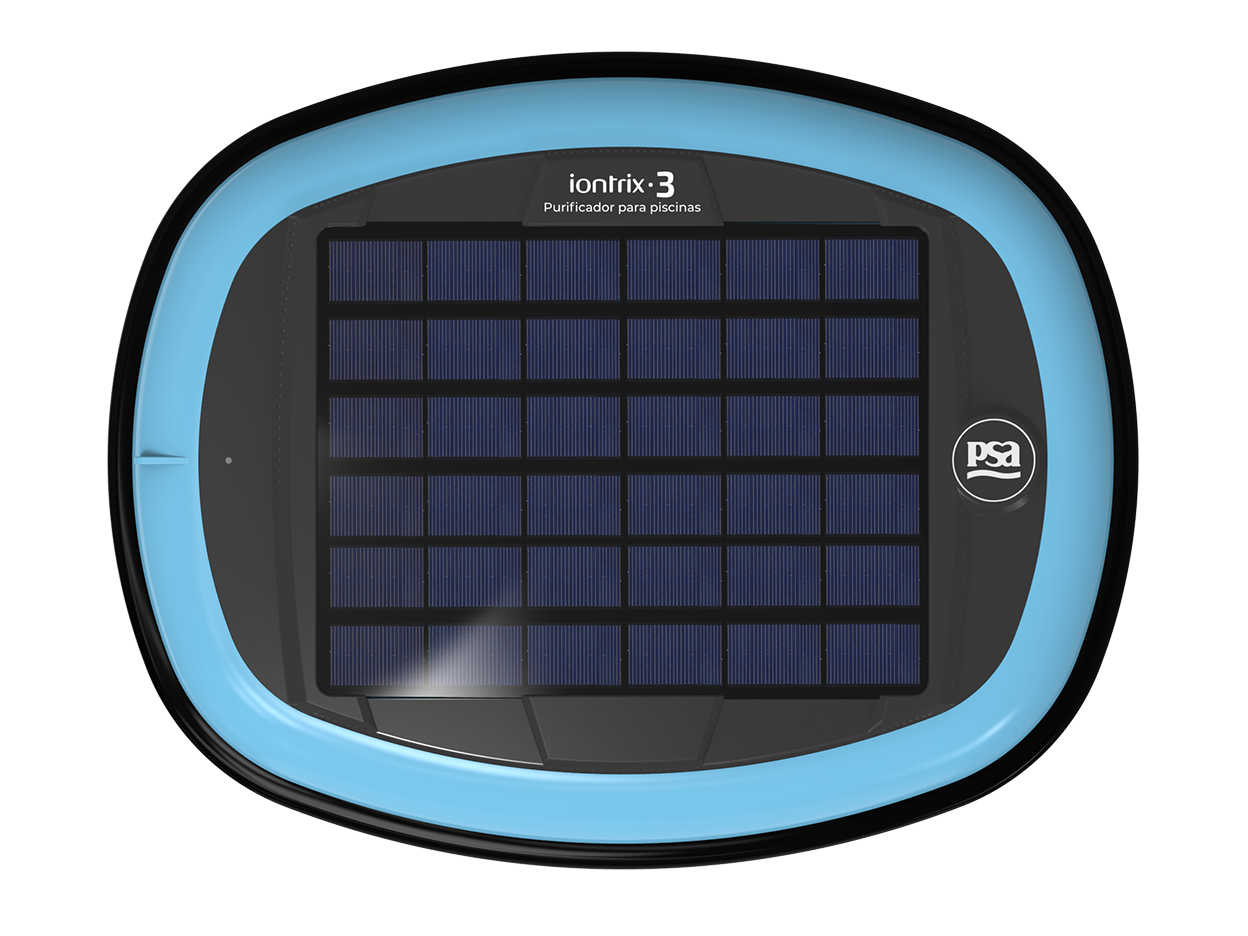

Se recomienda realizar una limpieza mensual del panel solar para su correcto funcionamiento. Para ello, humedecer un papel de cocina con agua y jabón neutro y limpiar suavemente el panel (Figura 5). No limpiar con un paño seco.
-Figura 5-
Para un correcto funcionamiento y un mejor aprovechamiento de tu PSA Iontrix 3 y de tu piscina, es importante que prestes mucha atención a los siguientes consejos:
• El electrodo de acero (en forma de resorte) está montado en la parte inferior del cuerpo flotador de manera permanente. No intentes quitarlo, girarlo o forzarlo, pues ocasionarás deformaciones o daños irreparables que no están cubiertos por la garantía.
• Conservar en buen estado la caja original del PSA Iontrix 3, para protegerlo cuando esté fuera de la piscina.
• Hay ocasiones en las que resulta conveniente aumentar ligeramente la cantidad de oxidante en el agua para asegurar su adecuada claridad. A modo de ejemplo podemos citar las siguientes situaciones: época de mucho calor, alta temperatura del agua, después de abundantes lluvias, después de quitar mucha agua con el barrefondo o luego de un uso intensivo, especialmente por parte de niños. La finalidad de esta aplicación es controlar el crecimiento de nuevas bacterias que puedan haber ingresado al agua.
• El PSA Iontrix 3 no trata los sólidos en suspensión. Por ende, si en el agua se produjera una gran concentración de estos (como, por ejemplo, luego de una tormenta o fuertes vientos) puede ser necesario utilizar un floculante o clarificador.
• Luego del fin de la temporada, la piscina se mantendrá en condiciones se toman estas simples precauciones:
1. Asegurarse de que el agua tenga siempre un nivel de iones de 0,5ppm.
2. Retirar el PSA Iontrix 3, limpiar los electrodos y la superficie del panel con agua y jabón neutro. Guardarlo en su caja original.
3. Verificar semanalmente el nivel de iones metálicos en el agua. Utilizar para ello el Kit de medición. Si ha descendido a menos de 0,3 ppm, volver a colocar el PSA Iontrix 3 durante algunas horas hasta que recupere el nivel de 0,5 ppm. Si el agua se enturbia, agregar una dosis adicional de cloro u otro oxidante.
335 mm
265 mm
56 mm
201 mm
130 mm
1300 g
El PSA Iontrix 3 está preparado para desempeñarse satisfactoriamente durante una larga vida útil. El Certificado de Garantía le asegura al comprador original la reparación o reposición de su unidad en caso de fallas de fabricación. Para ello, las condiciones de uso del equipo deben ajustarse a los requisitos que dicha garantía establece, como así también a las instrucciones y consejos contenidos en el Manual del Usuario. Por lo tanto, te solicitamos leer con atención tanto tu Certificado de Garantía como este manual y conservarlos siempre a mano.
PSA no se responsabiliza por las consecuencias que pudieran derivarse de la utilización del dispositivo o de sus componentes recambiables luego de vencido el término de su vida útil, cuya duración y demás características están estipuladas en el presente Manual del Usuario y en el Certificado de Garantía.
Ante cualquier duda sobre el funcionamiento de tu unidad, para recabar información o realizar pedidos, consultar a tu Distribuidor Independiente PSA o al Centro de Atención Telefónica. Para una atención más precisa, te recomendamos mencionar el número de serie de tu dispositivo.
