Manual del Usuario
PSA Senior4
Modalidades: Sobre Mesada (SM) | Bajo Mesada (BM)
RNPUD Nº 0250026 | RNE Nº 020033995
Dispositivo de acondicionamiento de agua de red domiciliaria.
Unidad bacteriostática.
Para uso doméstico, únicamente para agua potable corriente de red.
¡Felicitaciones!
El producto PSA Senior4 que has adquirido integra la mejor línea de dispositivos de acondicionamiento de agua (para uso doméstico, comercial o/e institucional) que se fabrica en la Argentina.
Nuestros equipos son diseñados bajo las pautas establecidas en la norma IRAM 27.300 y autorizados por ANMAT (Administración Nacional de Medicamentos, Alimentos y Tecnología Médica), lo que nos otorga para cada dispositivo el Registro Nacional de Producto de Uso Doméstico (RNPUD).
Leé cuidadosamente este manual y conservalo a mano. Aquí encontrarás información importante y consejos útiles que te permitirán obtener el máximo rendimiento de tu unidad.
1· Propósito
El Modelo PSA Senior4 ha sido diseñado para el tratamiento de agua potable corriente de red. Sus medios activos aseguran una reducción de cloro, de trihalometanos (THM´s) y de metales como hierro, plomo, y aluminio. De esa manera, se logra una notable mejora en el sabor, el color y el olor del agua.
2· Medios activos
El PSA Senior4 posee dos agentes activos principales:
- • Carbón activado granular (CAG), uno de los medios de tratamiento de mayor capacidad. Un porcentaje del CAG está impregnado en sales de plata, cuya función es inhibir el crecimiento de bacterias dentro de la unidad cuando ésta se encuentra en reposo. Este proceso se denomina bacteriostasis.
- • Zeolita, un compuesto natural apto para la retención de los metales ya citados.
El equipo combina la acción de los citados medios con la del KDF®, una aleación de cobre y zinc de alta pureza que colabora en el control bacteriostático y en la disminución de, por ejemplo, hierro y plomo.
Todos los medios activos utilizados por PSA para equipar sus unidades son de óptima calidad y provienen de los principales fabricantes a nivel nacional e internacional.
3· Etapas de tratamiento
Los diferentes medios activos del equipo actúan según 6 etapas de tratamiento:
3·1 Prefiltración, a cargo de un vaso filtrante de material poroso (Fipor N° 3) que retiene sedimentos y partículas gruesas.
3·2 Tratamiento con KDF®, apto para disminuir la concentración de algunos contaminantes -como hierro y plomo- y colaborar en el control bacteriostático.
3·3 Tratamiento con zeolita, especialmente destinada a la retención de hierro, plomo y aluminio.
3·4 Tratamiento con carbón activado granular (CAG), para la retención de cloro y trihalometanos (THM´s).
3·5 Tratamiento con CAG impregnado en plata, para completar el proceso iniciado por el KDF®, con el objeto de inhibir el crecimiento de bacterias dentro de la unidad.
3·6 Tratamiento con una doble capa de espuma de poliéster,cuya función es generar un sistema de amortiguación para evitar movimientos y roturas de los medios activos dentro del equipo y, a la vez, reducir el efecto de los “golpes de ariete”, es decir, el exceso de presión en el agua tratada, a la salida del equipo.
4· Contenido de la caja

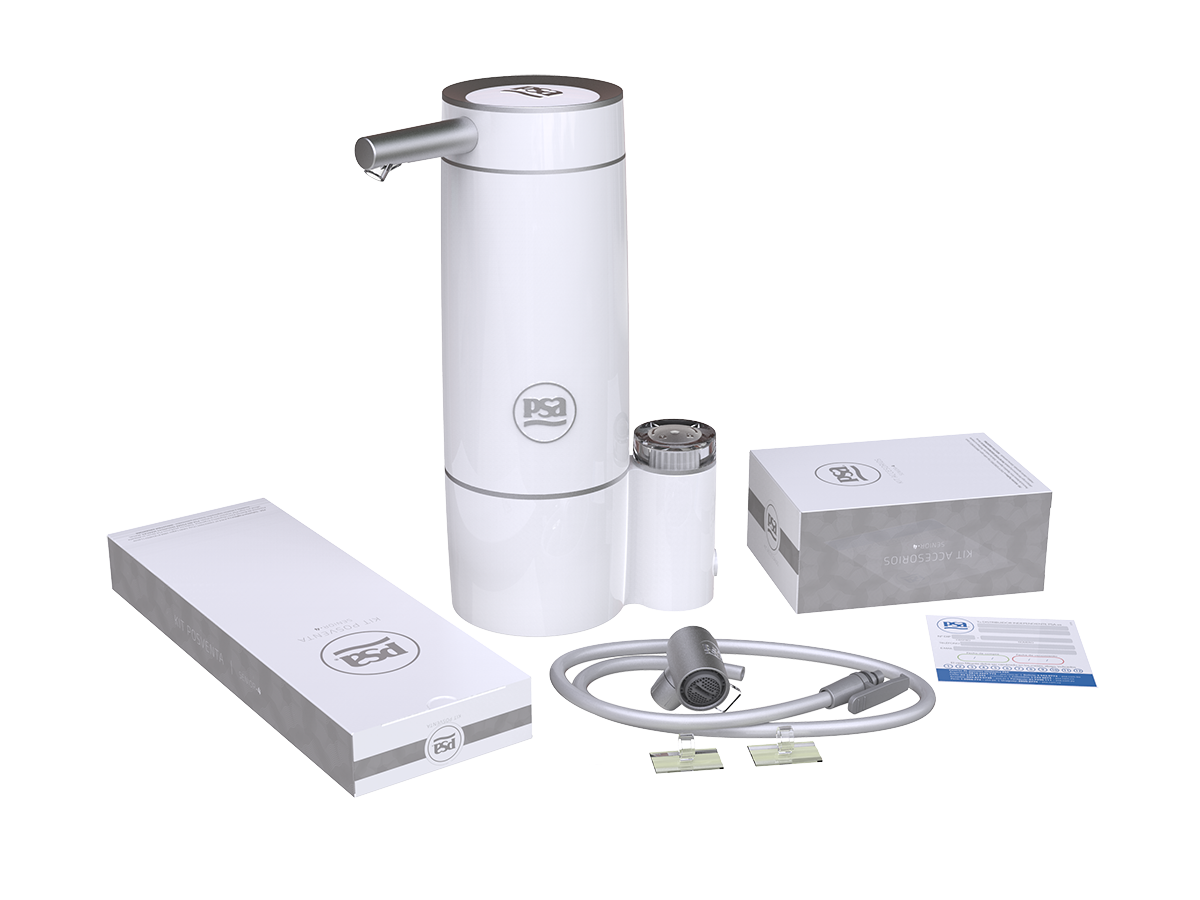

4.1 PSA Senior4 (modalidad sobre mesada)
- 1 unidad PSA Senior4 con vaso filtrante Fipor Nº 3 y tapa prefiltro con sistema de autopurgado.
- 1 válvula by-pass con aireador y adaptador.
- 1 manguera con conector rápido.
- 2 sujetadores de manguera autoadhesivos.
- Accesorio doble propósito (para marcar el fin de la vida útil y desenroscar el aireador).
- Kit de Mantenimiento con 12 unidades de repuesto de Fipor Nº 3 para Senior4.

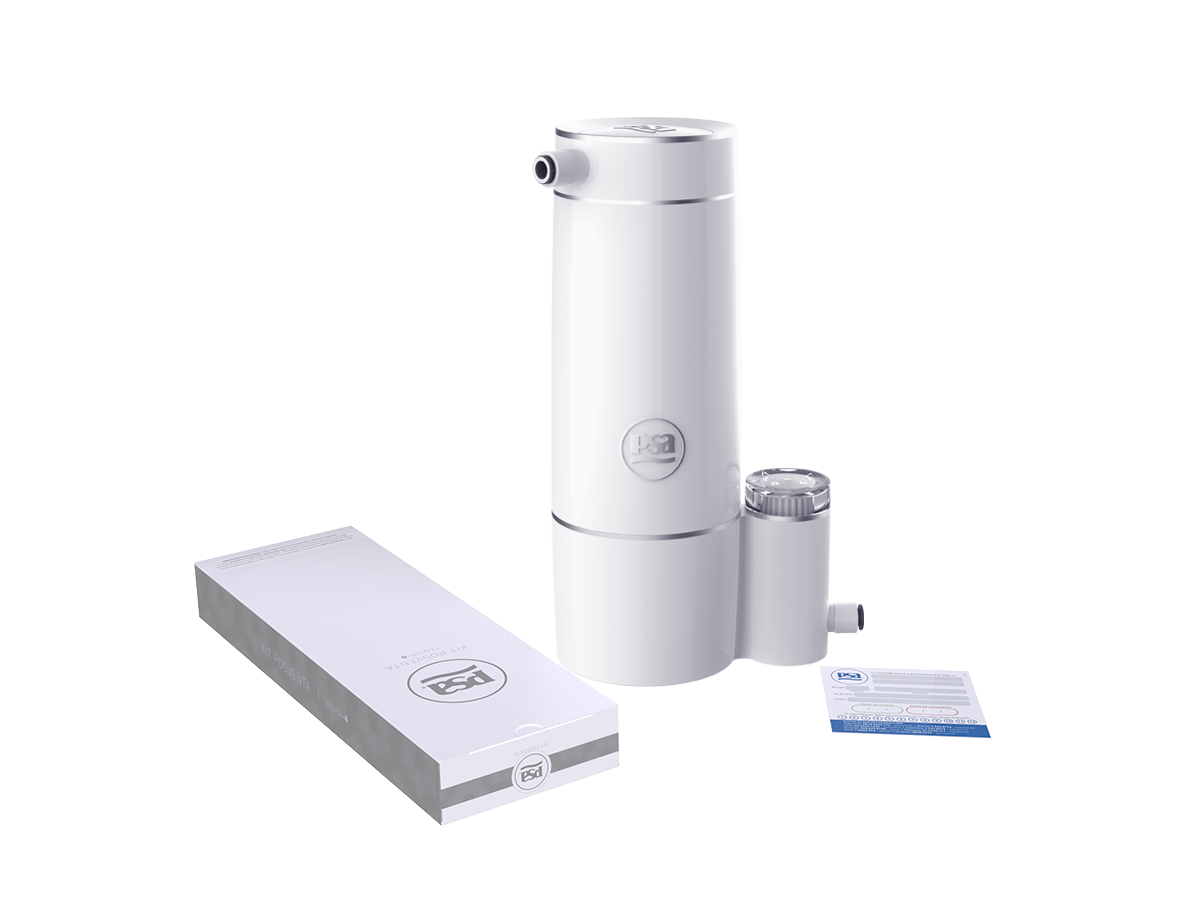

4.2 PSA Senior4 (modalidad bajo mesada)
- 1 unidad PSA Senior4 con vaso filtrante Fipor Nº 3 y tapa prefiltro con sistema de autopurgado.
- Kit de mantenimiento con 12 unidades de repuesto de Fipor Nº 3 para Senior4.
- Accesorio doble propósito (para marcar el fin de la vida útil del producto).
Los accesorios necesarios para la conexión bajo mesada se presentan en el Kit de instalación Grifería PSA BM que se adquiere por separado.
Contenido de la caja

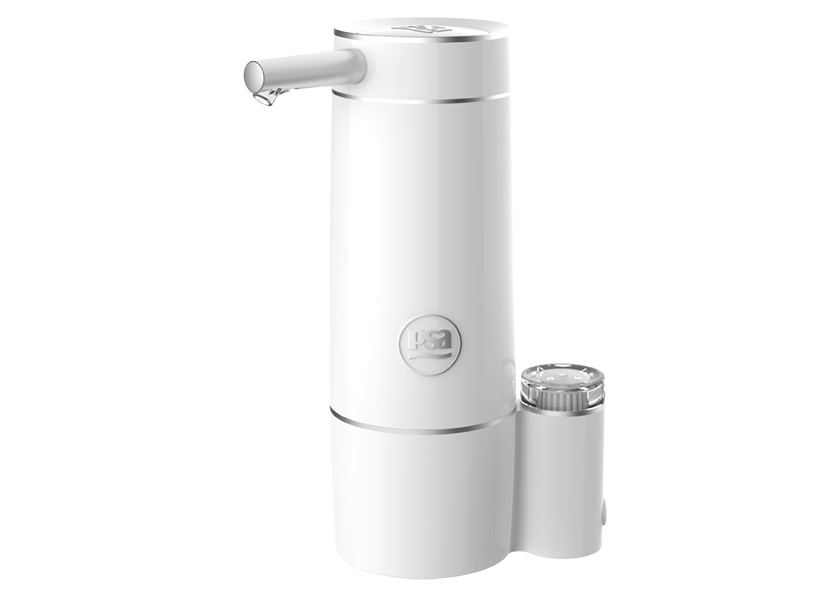

5· Componentes
El equipo está compuesto por dos cuerpos de agradable diseño, vinculados por una base que les confiere una gran estabilidad: un cuerpo principal (o unidad acondicionadora) y una carcasa de prefiltro. En la modalidad sobre mesada incluye una válvula de derivación (tipo bypass) y una manguera de conexión. A estos componentes se agrega un adaptador para efectuar la conexión de la válvula a la canilla.

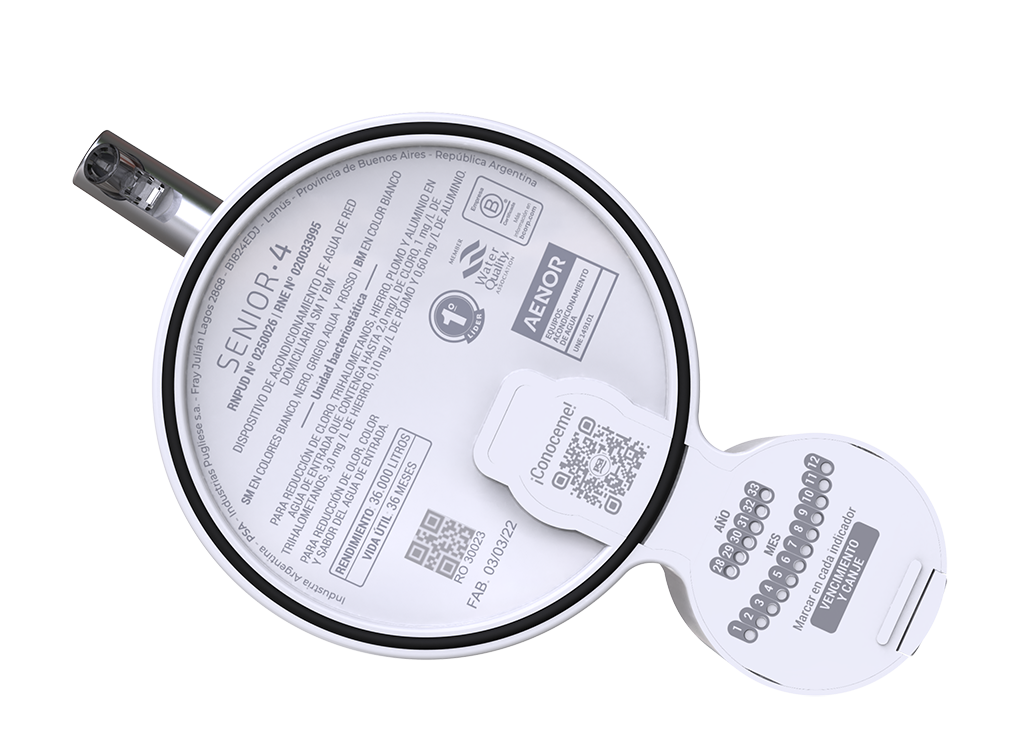

5.1 Cuerpo principal
El cuerpo principal contiene los medios activos (carbón activado granular [CAG], CAG impregnado en plata, zeolita y KDF®), separados por membranas micrométricas. Este cuerpo está compuesto por una base o casquete inferior, un cilindro central y un casquete superior giratorio, unidos entre sí herméticamente. En este casquete se encuentran el pico vertedor, encargado de proveer el agua tratada, y la tapa inferior para base integrada que contiene un grabado en el cual el Distribuidor Independiente PSA realizará un orificio con el accesorio doble propósito (provisto con el equipo) o lápiz indeleble indicando mes y año en el cual se deberá hacer un recambio de equipo.
La condición giratoria del casquete permite girar al pico en un amplio arco (Figura 1). La base del equipo posee juntas de goma antideslizantes. (Figura 2).

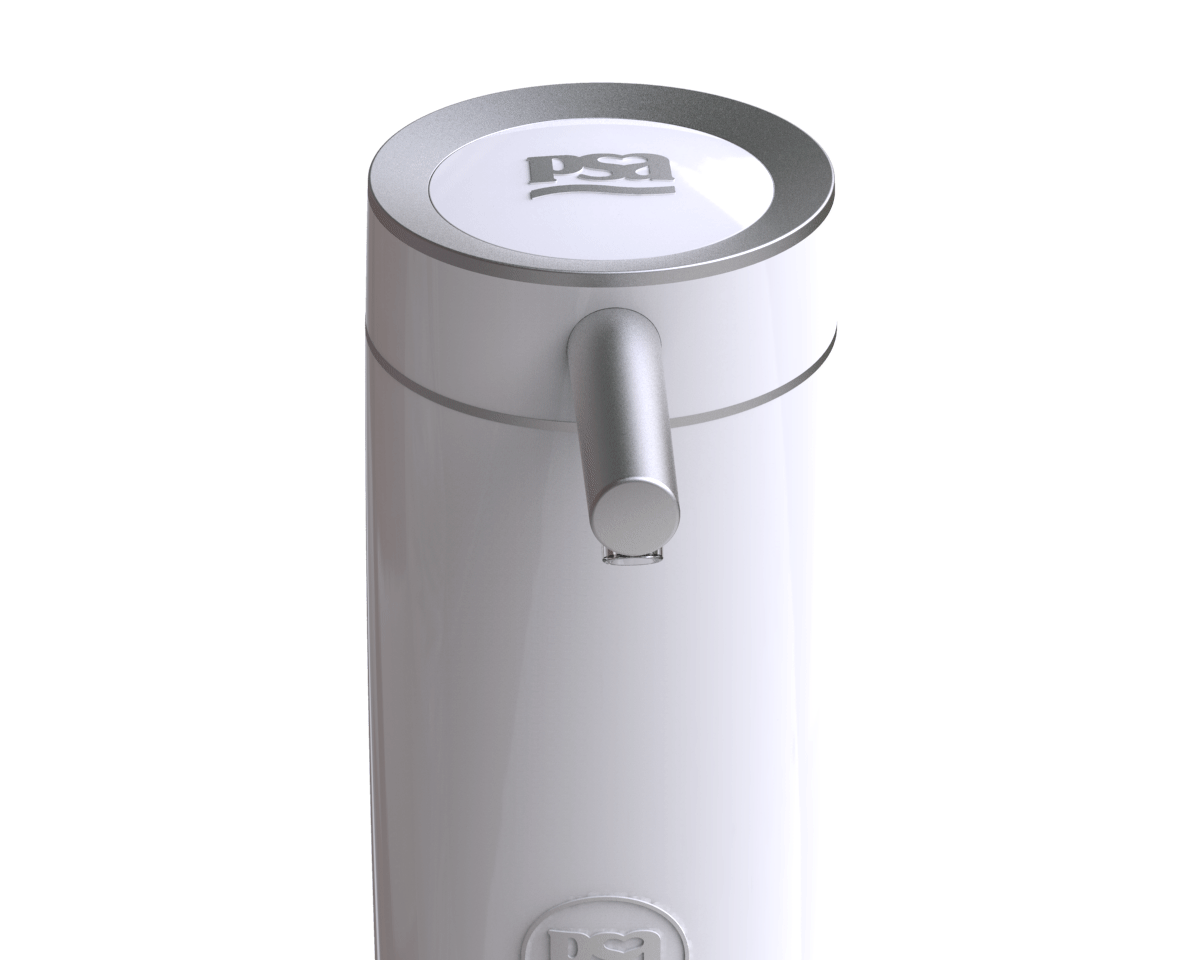

Figura 1
Figura 2

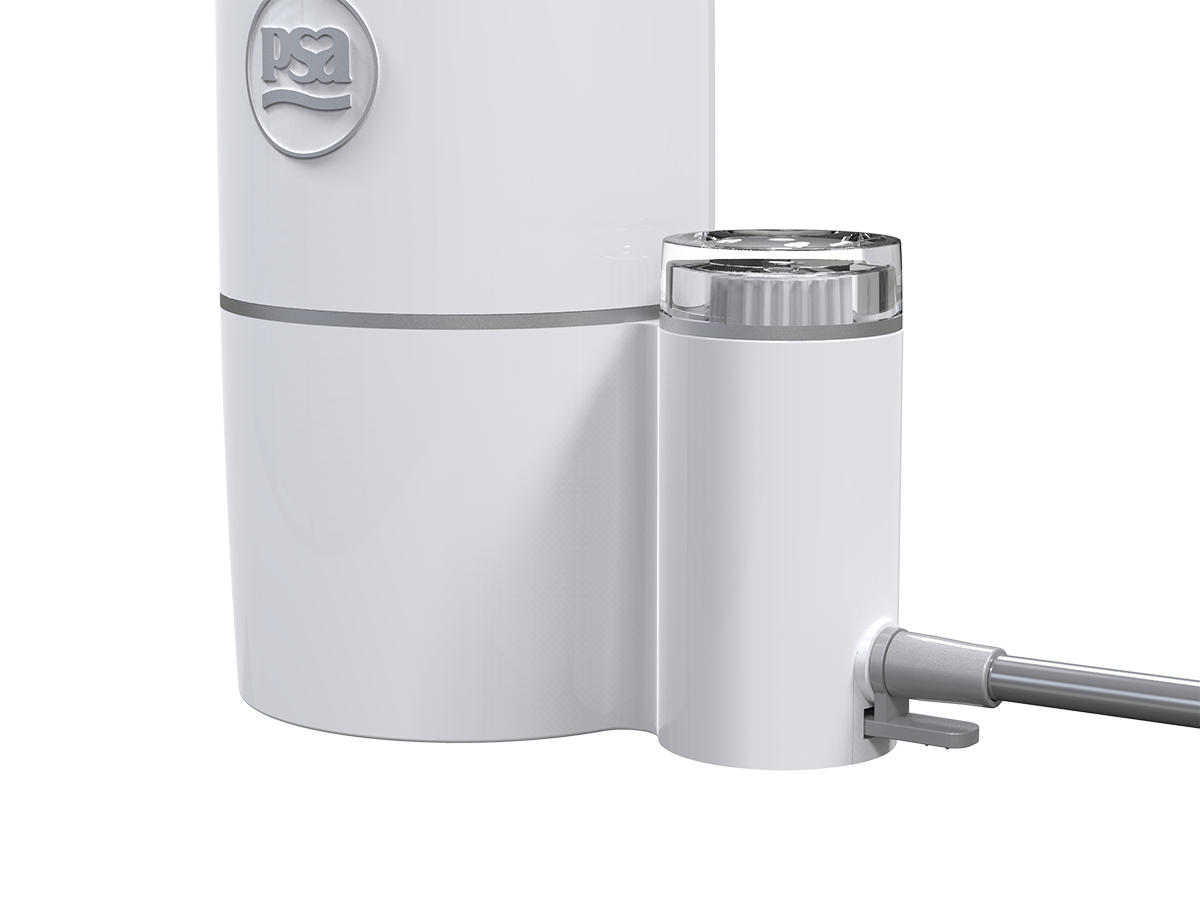

5.2 Prefiltro
El prefiltro es un dispositivo apto para retener sedimentos y partículas en suspensión que pueden estar presentes en el agua a tratar, y que son responsables de la turbiedad. Se logra, así, evitar que las sustancias de mayor tamaño entren en el cuerpo principal del purificador, donde podrían taponar los medios activos. De esta manera, se optimiza el rendimiento y la vida útil del equipo.
El elemento encargado de cumplir esa función, ubicado en el interior del prefiltro, es un vaso filtrante -Fipor Nº 3-que obliga al agua proveniente de la canilla a circular a través de su estructura micrométrica antes de ingresar a la unidad. La base del prefiltro tiene un soporte de Fipor (en cuya base está alojado el regulador automático de caudal), cuya función es el aumento de la resistencia del Fipor Nº3 evitando de esa forma el colapso del mismo ante un excesivo ensuciamiento. (Figura 3)

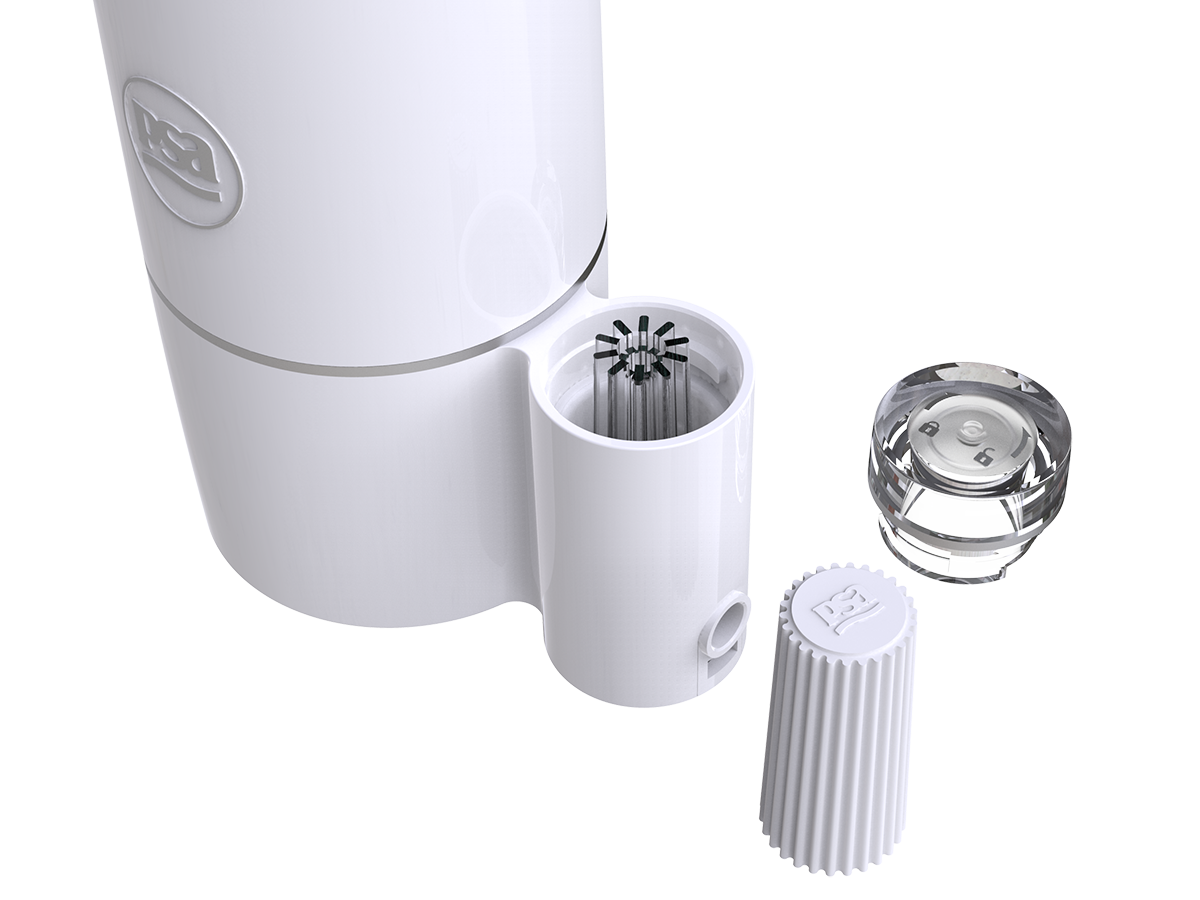

Figura 3

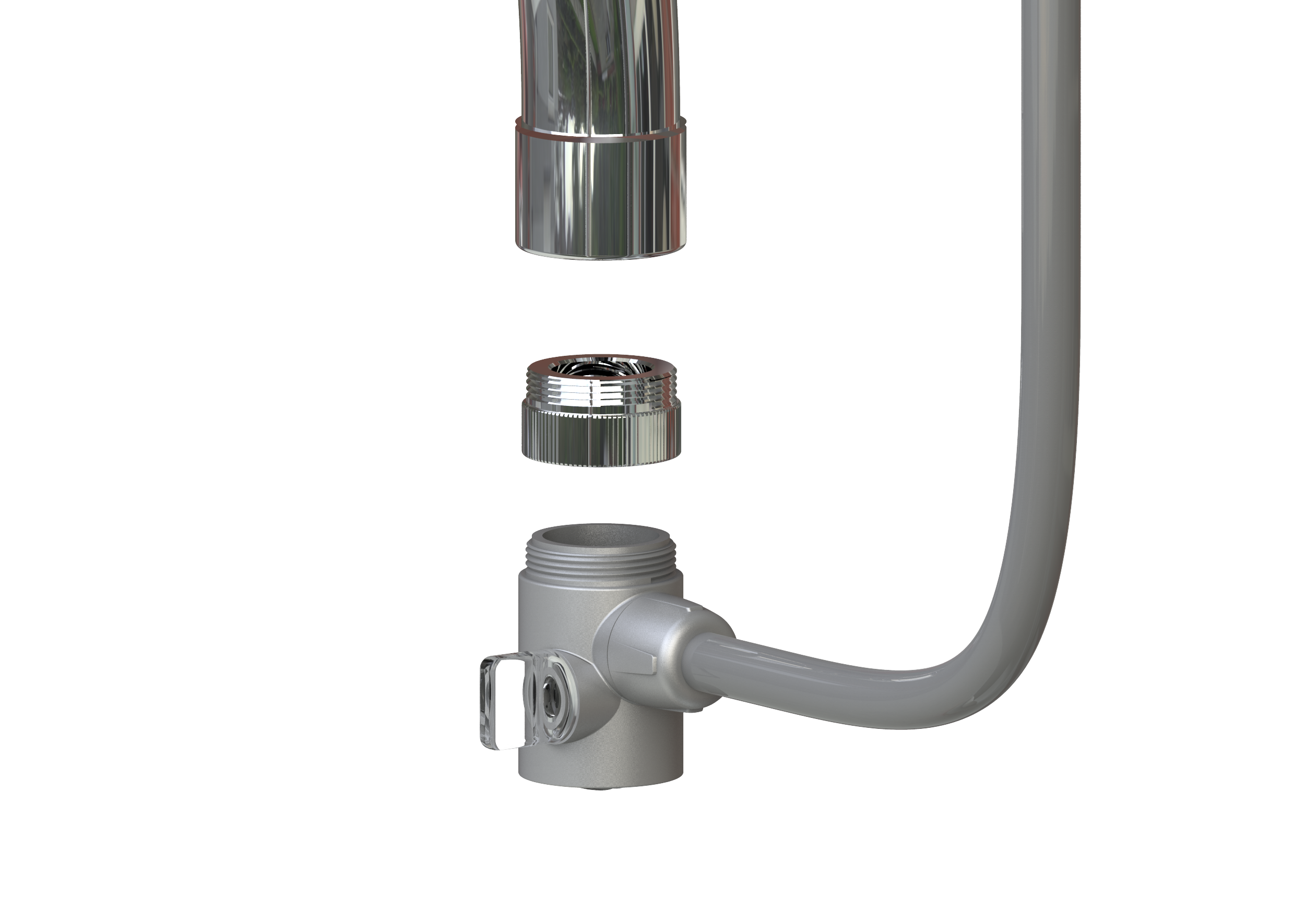

5.3 Válvula de derivación
Esta válvula (tipo by-pass) se enrosca en la boca de la canilla que surtirá de agua a la unidad PSA por medio del adaptador. La pequeña llave derivadora ubicada en su costado controla el pasaje del agua: hacia la pileta (en posición horizontal) o hacia la unidad (en posición vertical). En la parte inferior de la válvula hay un aireador, para generar un chorro suave y uniforme que minimice las salpicaduras. (Figura 4)
Figura 4
5.4 Adaptadores
La función del adaptador es permitir la conexión de la válvula by-pass, ya que, dada la gran diversidad de canillas existentes, las respectivas roscas -válvula y grifería- pueden no coincidir. PSA cuenta con una amplia gama de adaptadores y, es importante destacar, que puede fabricarlos especialmente, en caso necesario.
5.5 Manguera de conexión
La manguera de conexión vincula la válvula by-pass con el prefiltro. En uno de sus extremos posee un conector rápido (Figura 5), por medio del cual se une al conducto de entrada de agua al prefiltro, ubicado en la parte posterior de la base. El otro extremo se conecta a la válvula by-pass, ejerciendo una ligera presión. En la instalación bajo mesada, las mangueras de 8mm en sus diversos tramos vinculan la conexión de agua fría con la Grifería PSA BM y con el equipo.
6· Conexión
6.1 Modalidad sobre mesada
El PSA Senior4 ha sido pensado para ser conectado con facilidad a la cañería de agua fría, sobre mesadas de cocina, y poder disponer así, rápidamente, de agua purificada en el punto de uso (PdU). Para ello, basta seguir las instrucciones y consejos contenidos en este Manual del usuario. De todas maneras, la conexión inicial y la puesta en marcha de la unidad será realizada o asistida por tu Distribuidor Independiente PSA , quien te brindará, además, un adecuado asesoramiento integral acerca de su uso, funcionamiento y mantenimiento.
PROCEDIMIENTO PARA CONECTAR TU PSA Senior4 (modalidad sobre mesada)
1.
Retirar el cortachorros, una pieza ubicada en la boca de la mayoría de las griferías, cuya función es atenuar la fuerza del chorro de agua. En caso de ser necesario, utilizar una pinza de fuerza o la llave de extracción de corta chorros internos, cuidando de no dañar el acabado de la grifería
2.
Retirar de los dos tapones de seguridad, cuya función es garantizar la asepsia de los componentes internos de la unidad. Esta asepsia se logra mediante la ozonización, procedimiento al cual es sometida cada unidad antes de salir de la línea de producción, para asegurar la eliminación, en caso de que lo hubiere, de contaminantes microbiológicos. Los tapones están ubicados: uno, en la boquilla del pico vertedor; el otro, en la entrada de agua del prefiltro.
3.
Conectar el adaptador a la grifería, envolviendo antes su rosca con cinta tipo teflón (en caso de ser necesario). Si el adaptador provisto con el equipo no fuera el adecuado, dada la gran diversidad de griferías existentes, PSA dispone de una amplia gama de adaptadores que permitirán realizar la conexión en cualquier modelo de grifería.
4.
Conectar la válvula by-pass al adaptador. Para este paso no es necesario encintar, pues la función de sello la cumple la arandela de goma, de color azul, ubicada en el interior del adaptador.
5.
Pasar los sujetadores autoadhesivos y tuerca de seguridad por la manguera. Luego, conectarla a la válvula by-pass: se la toma por su extremo libre (el que no posee conector) y se la posiciona manualmente sobre el pico de salida de agua de la válvula. Por último, asegurar la manguera mediante la tuerca.
6.
Fijar los sujetadores a la grifería. Para una correcta adherencia, es conveniente limpiar antes a fondo la superficie de la grifería con alcohol isopropílico, detergente u otro desengrasante. Luego, secarla correctamente.
7.
Conectar el otro extremo de la manguera a la entrada de agua del prefiltro, por medio de su conector rápido, asegurándose de que quede bien trabado. (Figura 5)
6.2 Modalidad bajo mesada

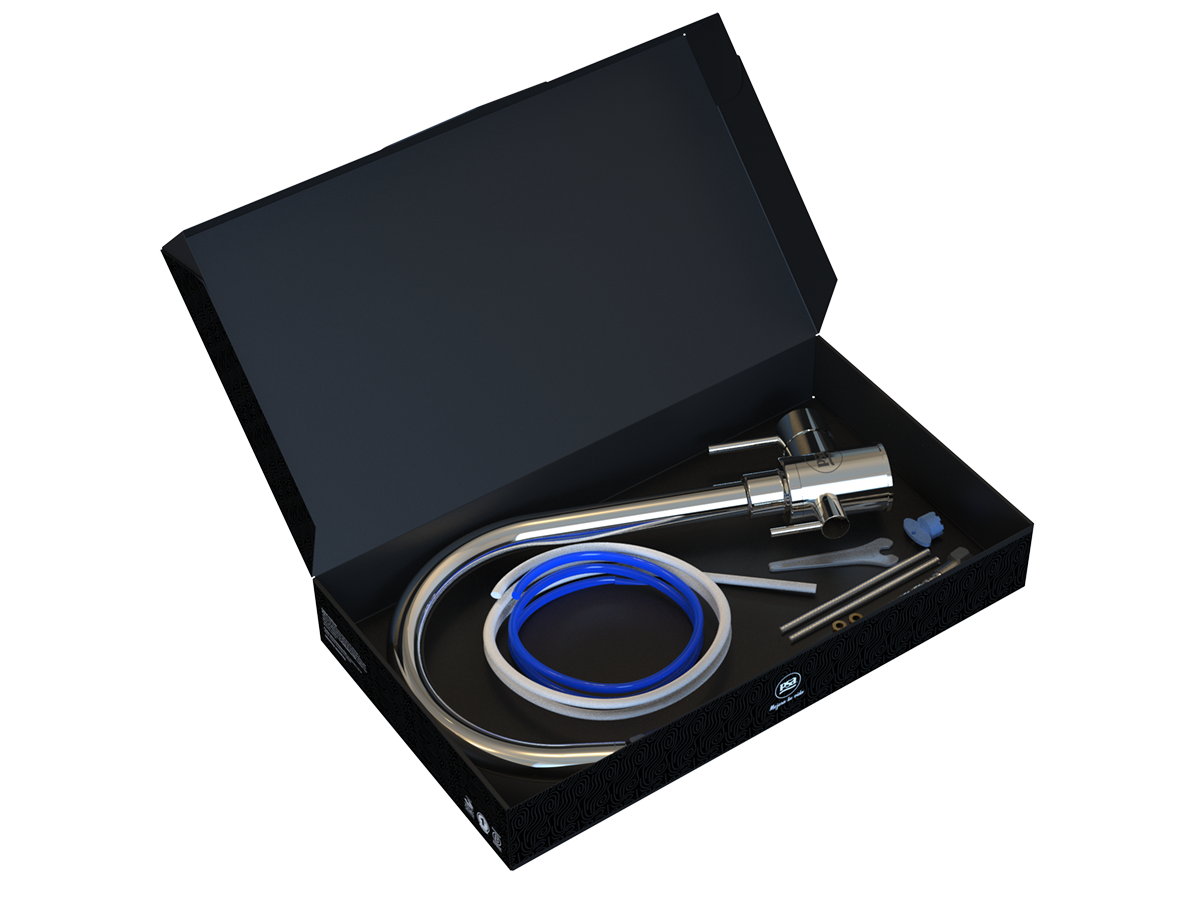

Si elegiste la modalidad de colocación bajo mesada deberán utilizarse los accesorios de conexión provistos en el kit de instalación, el cual incluye la Grifería PSA BM, especialmente diseñada para este fin. (Figura 6). PSA cuenta con instaladores autorizados, capacitados para realizar el servicio de instalación y asesorarte adecuadamente. La empresa garantiza exclusivamente las instalaciones efectuadas por un instalador oficial por el término de 3 meses. Para solicitar este servicio y para cualquier consulta, comunicate con tu DIP o con el Centro de atención telefónica.
CONSIDERACIONES PREVIAS A LA CONEXIÓN DEL PSA Senior4 (modalidad bajo mesada)
1.
Llave de paso: verificar el correcto funcionamiento de la llave de paso, comprobando que corta el agua fría en la grifería principal.
2.
Cañerías: verificar que el caño que abastece de agua fría a la grifería principal, donde se colocará el equipo, sea flexible removible. En caso de tratarse de un caño rígido -cualquiera sea su material- o cañerías empotradas en la pared deberá colocársele, previamente una pieza “T” (te) de ½” (media pulgada), para luego poder proseguir con la instalación.
3.
Ubicación de la Grifería PSA BM: Se recomienda colocarla a una distancia mínima de 20 cm de la canilla principal, a derecha o izquierda, según se prefiera. La perforación en la mesada deberá tener un diámetro de 20 mm a 22 mm.
Figura 5

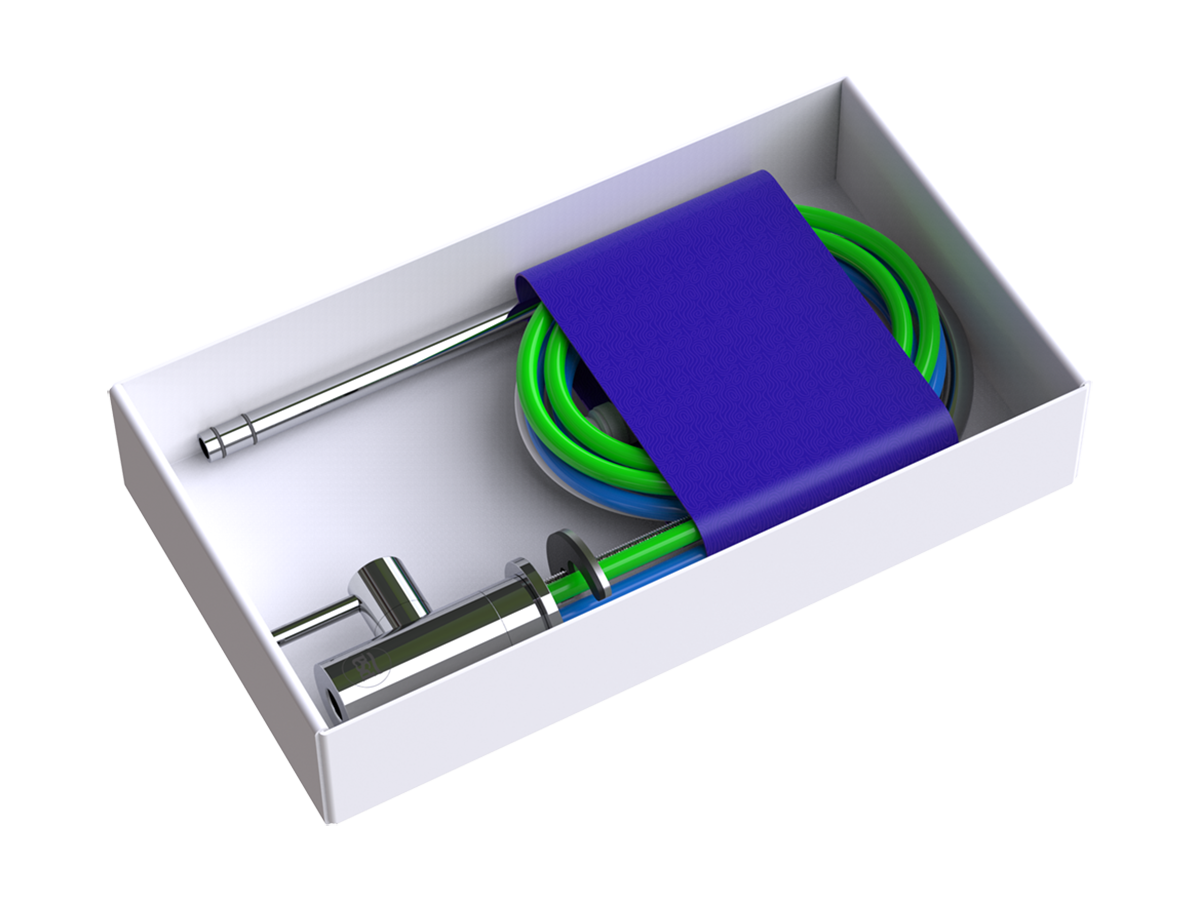

Figura 6
Importante
En el caso de no utilizar el equipo por un tiempo prolongado, te recomendamos cerrar la válvula de conexión tipo "T".
REGULACIÓN DE CAUDAL
Tanto en la modalidad bajo mesada como en la sobre mesada, el PSA Senior4 está equipado con un regulador automático de caudal. (Ver Sección 9-Especificaciones técnicas generales)
7· Puesta a punto
Existen dos operaciones necesarias para poner a punto tu PSA Senior4: primero, un retrolavado; segundo, un lavado inicial. Por último y de forma automática, se purgara el prefiltro.
7.1 Retrolavado
Cuando se pone en funcionamiento el PSA Senior4 por primera vez, se debe comenzar por realizar un retrolavado. Esta operación consiste en hacer circular agua por el interior de la unidad en sentido contrario al normal, con el fin de desprender y expulsar las partículas finas y las impurezas que pudieran estar presentes en la materia prima de los medios activos nuevos. Este procedimiento debe efectuarse antes del lavado inicial.
Procedimiento para realizar el retrolavado
1. Desenroscar la tapa del prefiltro, manualmente.
2. Retirar el vaso filtrante y volver a colocar la tapa del prefiltro.
3. Desconectar la manguera de la base del prefiltro presionando ligeramente el seguro del conector rápido para liberarlo.

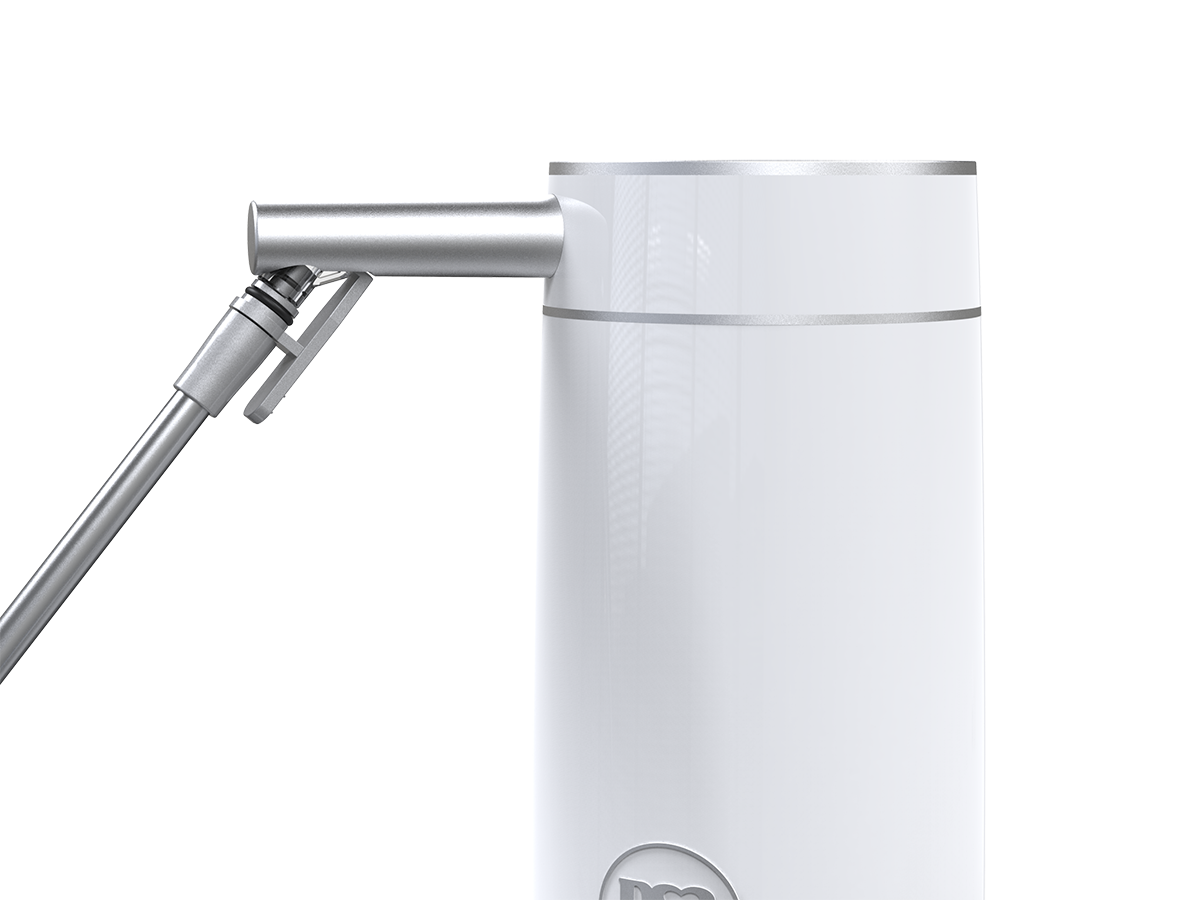

4. Conectar la manguera al pico vertedor por medio del conector rápido que acabás de desconectar del prefiltro. Asegurate de trabar bien el conector para evitar que se desprenda y salpique agua. (Figura 7)
5. Hacer circular agua por el equipo hasta que salga limpia. (5 minutos, aproximadamente). Agitar varias veces la unidad durante esta operación.
6. Volver a conectar todos los elementos en su posición de trabajo.
7. Dejar correr agua durante algunos minutos.
Figura 7
7.2 Lavado inicial
El lavado inicial es una operación de fundamental importancia, pues provee las condiciones para asegurar un correcto funcionamiento del equipo durante toda su vida útil.
Una característica absolutamente normal en los dispositivos nuevos es la presencia de polvillo de carbón y/o zeolita en el agua tratada, debida al desprendimiento de las partículas más pequeñas de los medios activos, arrastradas por el líquido. Es conveniente eliminar estas partículas dejando correr agua hasta que salga totalmente limpia. Además, debe tenerse en cuenta que en los pequeños poros del carbón y de la zeolita se aloja aire, que conviene eliminar para evitar futuros goteos.
Estas situaciones se previenen mediante un lavado inicial. Consta de los siguientes pasos:
1. Posicionar el pico vertedor del dispositivo en dirección a la pileta. Con la canilla abierta y la válvula by-pass en posición Agua PSA -agua tratada-, se hace circular agua durante unos 20 segundos.
2. Abrir y cerrar la válvula by-pass, varias veces, para que el paso del agua y su detención brusca ayuden a desprender el polvo y a eliminar el aire del interior de los poros de los medios activos. Agitar varias veces la unidad durante esta operación.
3. Repetir la operación hasta que el agua salga limpia.
4. Finalizar el lavado luego que haya corrido agua tratada dentro de la pileta durante unos 15 minutos, como mínimo.
7.3 Autopurgado del prefiltro
El PSA Senior4 cuenta con un novedoso y exclusivo sistema de autopurgado; el mismo tiene por finalidad, evitar la formación de “bolsones de aire” dentro del cuerpo del prefiltro, permitiendo así el total aprovechamiento del fipor.
8· Consejos
Para un correcto funcionamiento y un mejor aprovechamiento de tu unidad PSA, es importante prestarle la debida atención a los siguientes consejos, que abarcan a todos los modelos:
8.1 Destino y uso
El PSA Senior4 debe alimentarse en todos los casos desde la cañería de provisión de agua fría. El pasaje eventual de agua caliente no debe ser motivo de preocupación; sin embargo, no es conveniente su utilización prolongada pues puede generar roturas o deterioros en la unidad.
Las unidades PSA deben ser conectadas siempre a una grifería (para lo cual se provee un adaptador y una válvula by-pass); por lo tanto, en ningún caso deben conectarse directamente a la cañería. Para la instalación bajo mesada deben utilizarse exclusivamente los modelos PSA desarrollados con ese fin.
8.2 Golpes
Las unidades PSA están construidas con materiales de alta resistencia. No obstante deben evitarse los golpes para asegurar un buen funcionamiento y una larga vida útil.
8.3 Mantenimiento
EL PSA Senior4 requiere de un adecuado mantenimiento, el cual -en términos generales- consiste en las siguientes operaciones:
· Cambiar el vaso filtrante con la frecuencia necesaria.
· Realizar un retrolavado cada 30 días, aproximadamente, y con cada cambio de vaso filtrante.
· Reponer la unidad cuando su vida útil se haya agotado, aprovechando las facilidades que brinda el Plan canje PSA.
8.3.1 Cambio del vaso filtrante del prefiltro
La duración del vaso filtrante estará determinada por las condiciones del agua disponible y por la frecuencia de uso de la unidad PSA. Dos buenos indicadores que anuncian la necesidad del cambio son:
1. Fin de la vida útil sugerida: el tiempo de uso máximo aconsejado es de 90 días para el vaso filtrante Fipor Nº 3.
2. Notoria disminución de caudal: una merma mayor al 50% en el caudal de agua purificada que sale de la unidad, siempre que no pueda ser revertida mediante el retrolavado. Esta disminución puede ser comprobada mediante una prueba de llenado de una botella de 1 litro y comparando el tiempo de llenado con el tiempo ideal que figura en Sección 9- Especificaciones técnicas generales.
Guía para el cambio del vaso filtrante FIPOR® Nº 3 en relación con la merma de caudal
Prueba: Tiempo de llenado de una botella de 1 litro
Tiempo ideal (en el inicio de la vida útil) ~ 36” (aproximadamente igual a 36 segundos).
Rango aceptable: entre 36 y 72 segundos.
> 72” (mayor a 72 segundos)
Diagnóstico
La velocidad del agua se encuentra en los valores normales y, por lo tanto, es la recomendada para un correcto funcionamiento del equipo.
La velocidad del agua es baja. Presenta el inconveniente práctico del tiempo de demora para disponer del líquido. No obstante, el equipo continúa funcionando eficazmente en cuanto al tratamiento del agua.
Recomendación
Aún cuando el caudal sea el normal, es fundamental realizar el retrolavado con la frecuencia indicada en este manual.
Si la situación no puede revertirse mediante un retrolavado, entonces el equipo requiere un cambio de vaso filtrante Fipor® N° 3.
PROCEDIMIENTO PARA EL CAMBIO DEL VASO FILTRANTE FIPOR® Nº3
1- Desenroscar la tapa del prefiltro, manualmente.
2- Retirar el vaso filtrante usado.
3- Realizar un retrolavado. (Ver punto 7.1)
4- Colocar el vaso filtrante nuevo.
5- Enroscar nuevamente la tapa del prefiltro.
6- Hacer circular agua por la unidad.
El vaso filtrante del prefiltro es un material recambiable que debe descartarse una vez agotada su vida útil. Por lo tanto, no intente limpiarlo ni regenerarlo para volver a utilizarlo.
PSA aconseja realizar un retrolavado cada 30 días, aproximadamente.
8.3.2 Limpieza
Limpia tu unidad periódicamente con agua tibia, jabón neutro y un paño no abrasivo. No utilices polvo limpiador, detergente, alcohol, solvente u otras sustancias agresivas, pues pueden dañar el acabado de las superficies.
En condiciones normales de uso, la válvula by-pass no requiere mantenimiento especial. Pero, sobre la base de las distintas características que puede presentar el agua utilizada, también es aconsejable limpiar su interior con regularidad. Para ello, basta desenroscar el aireador ayudándose con el accesorio doble propósito y lavar la malla interna.
El PSA Senior4 debe instalarse únicamente con los accesorios que provee la empresa (adaptadores, válvula by-pass, mangueras, kit Grifería PSA BM, válvulas reguladoras, etc.), los cuales deben estar conectados correctamente para asegurar un adecuado funcionamiento del equipo y la vigencia de la garantía.
9· Especificaciones técnicas generales
| Rubro | Valores | |||
|---|---|---|---|---|
Altura total |
283 mm |
|||
Diámetro del cuerpo principal (unidad acondicionadora) |
100 mm |
|||
Altura del prefiltro |
96 mm |
|||
Peso seco |
1.295 g (aprox.) |
|||
Material del cuerpo principal y carcasa de prefiltro |
ABS |
|||
Temperatura del agua de entrada al equipo |
Mínima: 4 ºC - Máxima: 30 ºC |
|||
Caudal máximo de trabajo(1) |
100 litros/hora |
|||
Tiempo aconsejado para el llenado de 1 litro(2) |
Igual o mayor a 36 segundos (aprox.) |
|||
Presión mínima de trabajo recomendada |
0,5 kg/cm2 | 50 kPa |
|||
Presión máxima de trabajo |
6,0 kg/cm2 | 600 kPa |
|||
Ubicación del Nº de serie |
Parte inferior de la base |
(1) Caudal
(2) Tiempo aconsejado
Para asegurar un adecuado tratamiento del agua es necesario que tenga el suficiente tiempo de residencia dentro del equipo; es decir, en contacto con los medios activos. Esto se cumple cuando el agua de salida de la unidad llena un recipiente de 1 litro en un tiempo igual o mayor al aconsejado en este cuadro; vale decir: 36 segundos, aproximadamente.
El PSA Senior4 posee un regulador automático de caudal.
Para asegurar un adecuado tratamiento del agua es necesario que tenga el suficiente tiempo de residencia dentro del equipo; es decir, en contacto con los medios activos. Esto se cumple cuando el agua de salida de la unidad llena un recipiente de 1 litro en un tiempo igual o mayor al aconsejado en este cuadro; vale decir: 36 segundos, aproximadamente.
El PSA Senior4 posee un regulador automático de caudal.
| Reducción de olor, color y sabor del agua de entrada. Concentraciones máximas de testeo de sustancias. | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sustancias | Concentración de prueba | Porcentaje de retención superiores a | |||||||||
Hierro |
3 ppm (mg/l) |
80% |
|||||||||
Plomo |
0,1 ppm (mg/l) |
80% |
|||||||||
Cloro |
2,0 ppm (mg/l) |
80% |
|||||||||
THM's |
1ppm (mg/l) |
70% |
|||||||||
Aluminio |
0,6 ppm (mg/l) |
80% |
|||||||||
Ante cualquier consulta, comunicarse con el Centro de atención telefónica
10· Rendimiento y vida útil
El PSA Senior4 ha sido desarrollado y fabricado para alcanzar el rendimiento y la vida útil que para cada caso se indica en este Manual y en su correspondiente Certificado de Garantía. Pero es necesario tener en cuenta que la vida útil y un adecuado funcionamiento de las unidades dependerán de la calidad del agua empleada, de la frecuencia de uso y de un correcto mantenimiento.
Una mala calidad del agua -por ejemplo, con elevado índice de turbiedad- puede afectar el rendimiento y la duración de los medios activos, pues los sedimentos e impurezas se alojarán en ellos y se acumularán hasta saturarlos.
Rendimiento
Componente
Vida útil (*)
36.000 litros
Cuerpo principal
El distribuidor realizará un orificio con el accesorio doble propósito (provisto con el equipo) o lápiz indeleble, indicando mes y año en el cual se deberá hacer un recambio de equipo.
Vaso filtrante
90 días
(*) El rendimiento y la vida útil de las unidades PSA estarán en relación, en todos los casos, con la calidad del agua en la localidad donde estén instaladas, con la frecuencia de uso y con un correcto mantenimiento.
La importancia de la garantía
El certificado de garantía le asegura al comprador original la reparación o reposición de la unidad -en caso de fallas de fabricación- y una rápida atención ante cualquier problema de funcionamiento, a través del Centro de atención telefónica
Para ello, las condiciones de uso de la unidad PSA deben ajustarse a los requisitos que dicha Garantía y este mismo Manual establecen.
Para tener en cuenta
PSA no se responsabiliza por las consecuencias que pudieran derivarse de la utilización de la unidad o de sus componentes recambiables luego de vencido el término de su vida útil, cuya duración y demás características están estipuladas en el presente Manual del usuario y en el Certificado de Garantía.
El modelo PSA Senior4 se encuentra inscripto en el la ANMAT (Administración Nacional de Medicamentos, Alimentos y Tecnología Médica), dependiente del Ministerio de Salud de la Nación Argentina.
RNPUD Nº 0250026 | RNE Nº 020033995
Ante cualquier duda sobre el funcionamiento de la unidad, para recabar información o realizar pedidos, consultar con tu Distribuidor Independiente PSA o al Centro de atención telefónica. Para una atención más precisa te recomendamos informar el número de serie de tu unidad, que figura impreso en la base del equipo y en el certificado de garantía.
Glosario de algunos términos utilizados en este manual
canilla
grifo, llave del agua.
cañería
tubería.
mesada
plano de apoyo, plano de trabajo, encimera. Ejemplo: mesada de cocina.
pico vertedor
en los dispositivos de acondicionamiento de agua PSA, grifo de salida del agua tratada.
pileta
pila de cocina o de lavar, fregadero.
