Unidad bacteriostática | Para uso doméstico, únicamente para agua potable corriente de red | Apta para la reducción de arsénico
El producto PSA Senik que has adquirido integra la mejor línea de dispositivos de acondicionamiento de agua de red domiciliaria (para uso doméstico, comercial o institucional) que se fabrica en la Argentina.
Nuestros equipos son diseñados bajo las pautas establecidas en la norma IRAM 27.300 y autorizados por ANMAT (Administración Nacional de Medicamentos, Alimentos y Tecnología Médica), otorgándonos para cada dispositivo el Registro Nacional de Producto de Uso Doméstico (RNPUD).
Por favor, leer cuidadosamente este manual y conservarlo a mano. Aquí encontrarás información importante y consejos útiles que te permitirán obtener el máximo rendimiento de tu unidad.
El modelo PSA Senik ha sido diseñado para el tratamiento de agua potable corriente de red, en la cual se haya detectado un contenido de arsénico por sobre el límite recomendado por la Organización Mundial de la Salud: 0,01 mg/l (miligramo por litro).
Sus medios activos aseguran la reducción de cloro, de trihalometanos (THM), y de los metales hierro, arsénico y plomo. También disminuyen la turbiedad (producida por sólidos en suspensión) que puede afectar las condiciones sanitarias y estéticas del agua destinada a la ingesta humana. Además, mediante la acción del cartucho bacteriostático PSA, se garantiza la bacteriostasis desde el inicio del proceso de tratamiento, complementando la función del carbón activado granular impregnado en plata. De esta manera, se logra una notable mejora en el sabor, el color y el olor del agua.
Gracias al PSA Senik no solo se obtendrá agua de buena calidad para la ingesta, sino que también se evitarán los perjuicios que representa para la salud humana el agua con arsénico.
El PSA Senik posee dos agentes activos principales:
a) Carbón activado granular (CAG), uno de los medios de tratamiento de mayor capacidad. Un porcentaje del CAG está impregnado en sales de plata, cuya función es inhibir el crecimiento de bacterias dentro de la unidad cuando ésta se encuentra en reposo. Este proceso se denomina bacteriostasis.
b) Resina adsorbente arsénico-selectiva: medio activo para la reducción de arsénico.
El equipo combina la acción de los citados medios con la del KDF®, una aleación de cobre y cinc de alta pureza, empleada para potenciar el control bacteriostático y colaborar en la disminución de hierro y plomo.
Todos los medios activos utilizados por PSA para equipar sus unidades son de óptima calidad y provienen de los principales fabricantes a nivel nacional e internacional.
Los diferentes medios activos del equipo conforman cinco etapas de tratamiento, que se ordenan de la siguiente manera:
1- Prefiltración, a cargo de un cartucho bacteriostático PSA, impregnado en iones plata para impedir la reproducción de bacterias. Diseñado para retener sedimentos y partículas gruesas.
2- Tratamiento con KDF® (aleación bimetálica de alta pureza) para disminuir la concentración de los contaminantes antes citados y colaborar en el control bacteriostático.
3- Disminución de arsénico, por medio de una resina adsorbente arsénico-selectiva, específicamente desarrollada para la captación y el tratamiento de este contaminante en el agua potable.
4- Tratamiento con carbón activado granular (CAG), para la retención de cloro y trihalometanos (THM).
5- Tratamiento con CAG impregnado en plata, para inhibir el desarrollo bacteriano dentro de la unidad y completar el proceso iniciado primero por el cartucho bacteriostático, y luego por el KDF®.

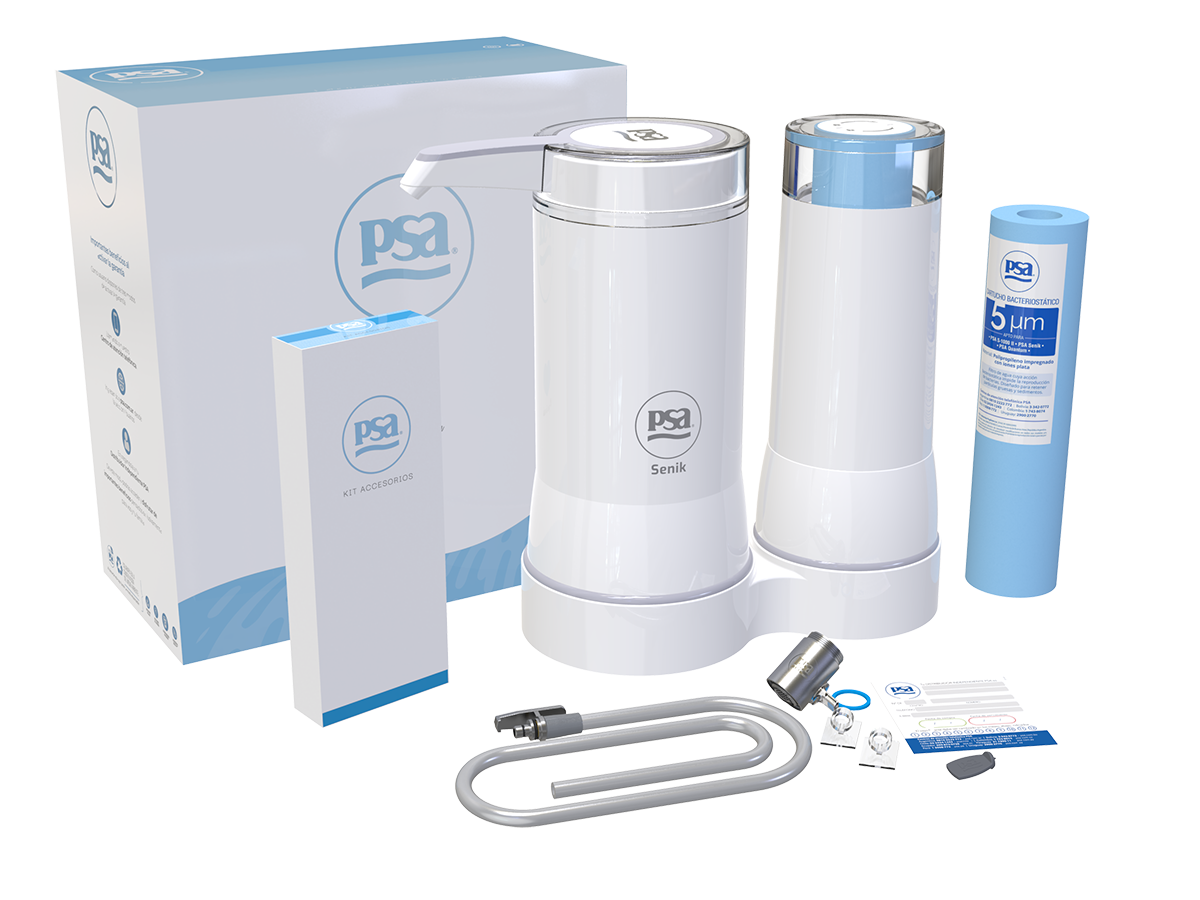

- 1 unidad PSA Senik con el cartucho bacteriostático PSA colocado, tapa prefiltro y sistema de autopurgado.
- 1 Kit de Accesorios de conexión conformado por:
· 1 válvula by-pass con aireador y adaptador
· Manguera con conector rápido
· 2 sujetadores de manguera autoadhesivos
· 1 arandela
· 1 accesorio doble propósito (para desenroscar el aireador de la by-pass y marcar el fin de la vida útil)
- 1 cartucho bacteriostático PSA de repuesto para toda la vida útil de tu PSA Senik
-Figura 1-

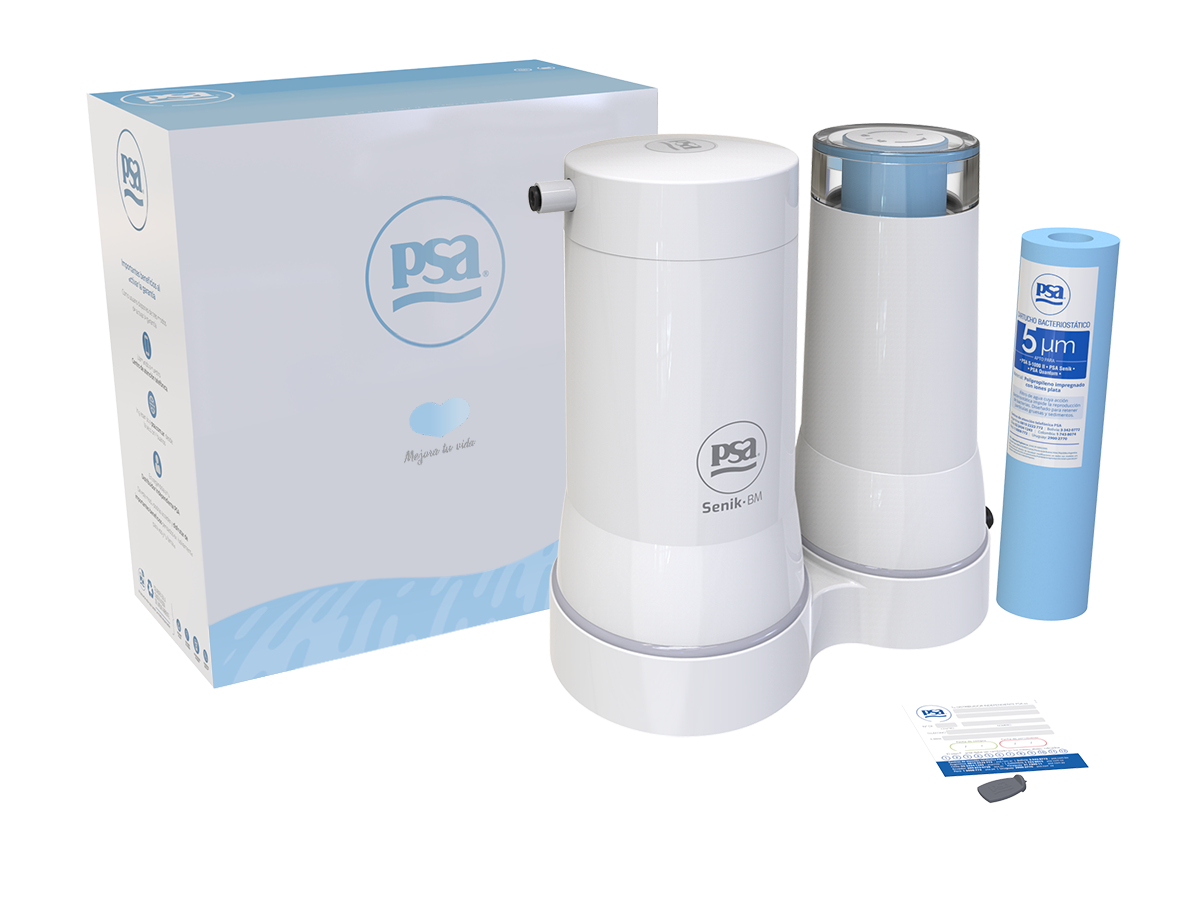

- 1 unidad PSA Senik con el cartucho bacteriostático PSA colocado, tapa prefiltro y sistema de autopurgado.
- 1 accesorio doble propósito para marcar el fin de la vida útil
- 1 cartucho bacteriostático PSA de repuesto para toda la vida útil de tu PSA Senik
Los accesorios necesarios para la conexión bajo mesada se presentan en el Kit de instalación Grifería PSA BM, que se adquiere por separado.

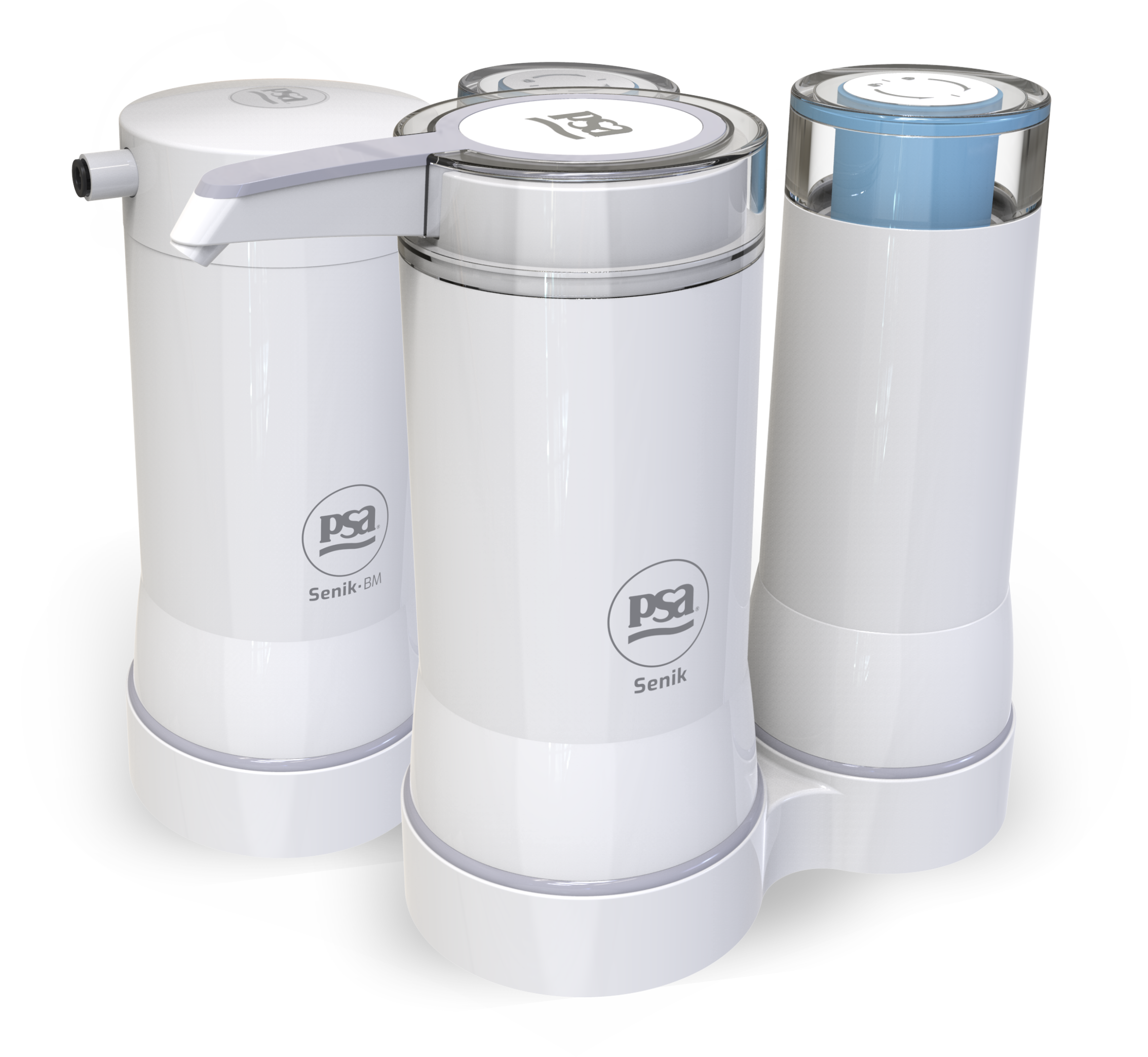

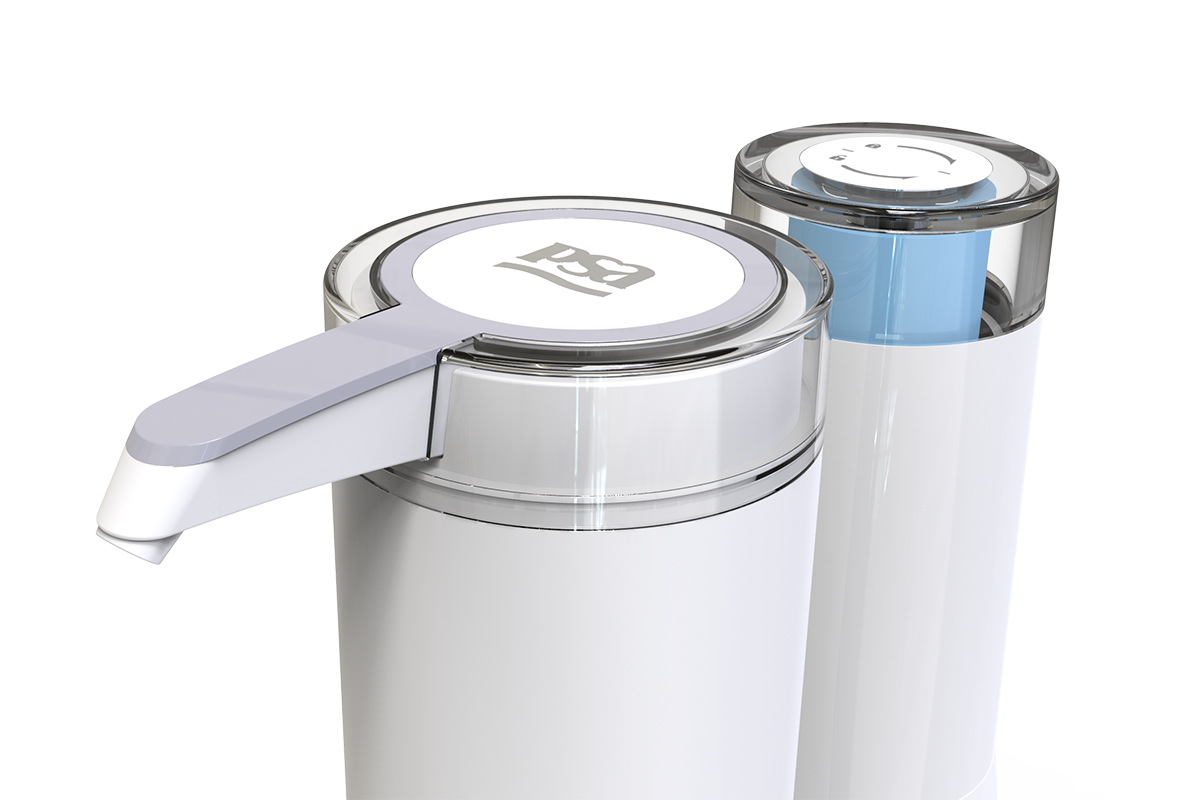

El equipo está compuesto por dos cuerpos de agradable diseño, vinculados por una base que les confiere una gran estabilidad: un cuerpo principal (o unidad acondicionadora) y una carcasa de prefiltro. En la modalidad sobre mesada incluye una válvula de derivación (tipo by-pass) y una manguera de conexión. A estos componentes se agrega un adaptador para efectuar la conexión de la válvula a la canilla (Figura 1).
El cuerpo principal contiene los medios activos: carbón activado granular (CAG), CAG impregnado en plata, resina específica de adsorción de arsénico y KDF®, separados por membranas micrométricas. Este cuerpo está compuesto por una base, un cilindro central y un casquete giratorio, unidos entre sí herméticamente. En este casquete se encuentra el pico vertedor, que permite surtir agua en la dirección que se desee (Figura 2).

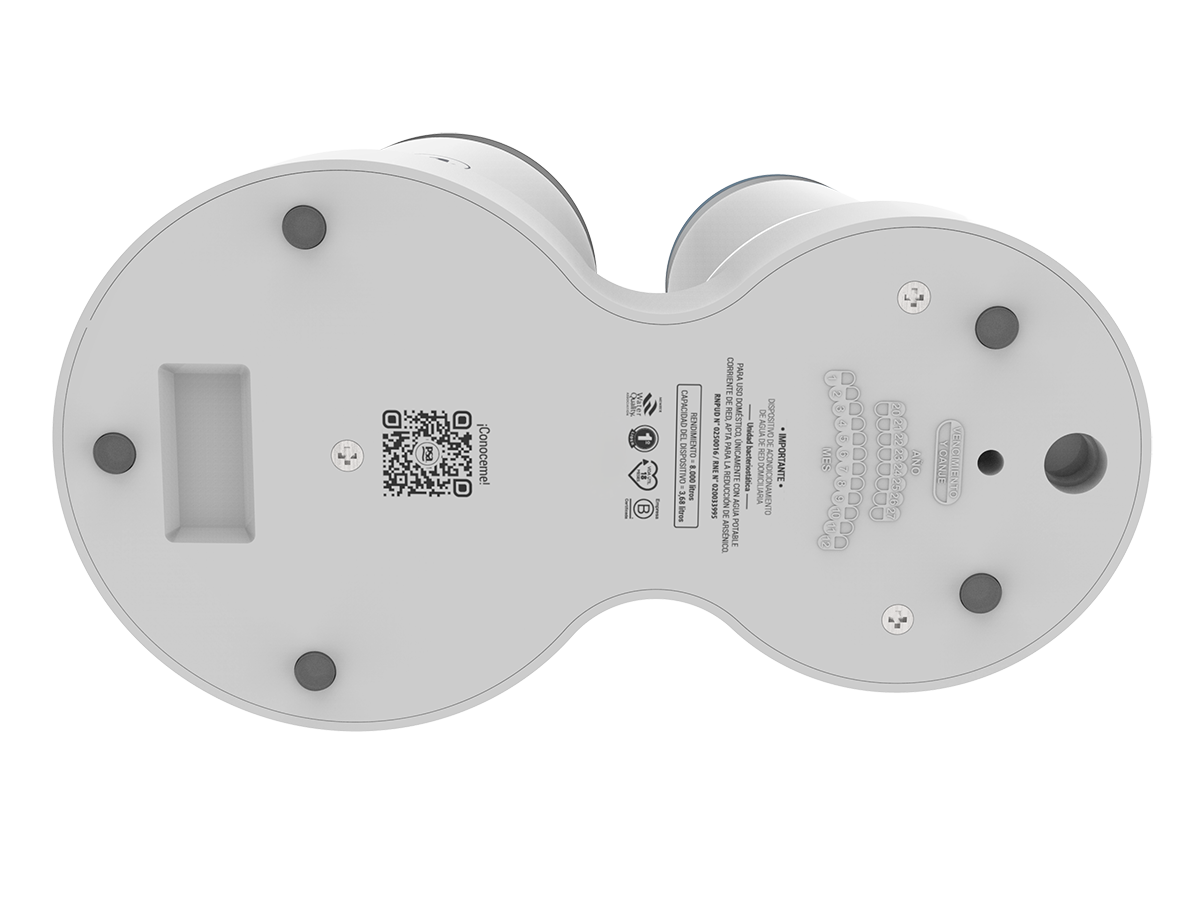

El indicador de vida útil manual se ubica en la base del dispositivo. Allí el Distribuidor Independiente PSA realizará un orificio con el accesorio doble propósito (provisto con el equipo) o con un lápiz indeleble indicando mes y año correspondiente para realizar el recambio del equipo. La base del mismo posee juntas de goma antideslizantes (Figura 3).
-Figura 2-
-Figura 3-

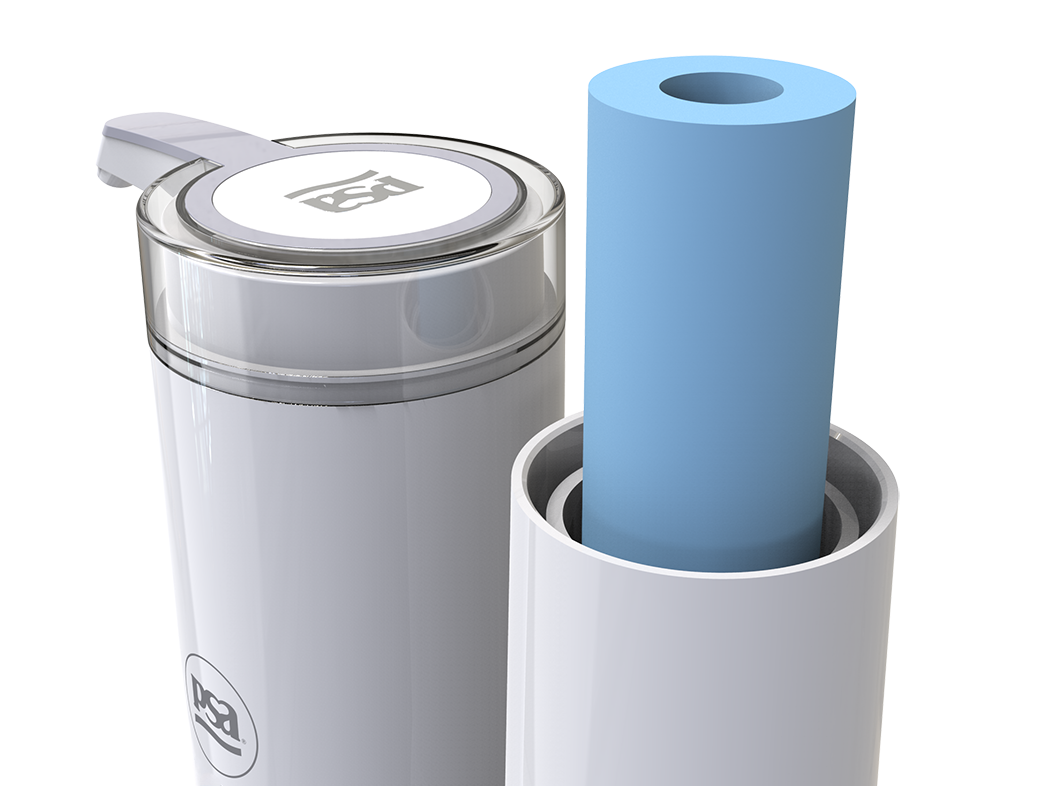

Aloja al cartucho bacteriostático PSA, impregnado en iones plata para impedir la reproducción de bacterias. Diseñado para retener sedimentos y partículas gruesas (Figura 4).

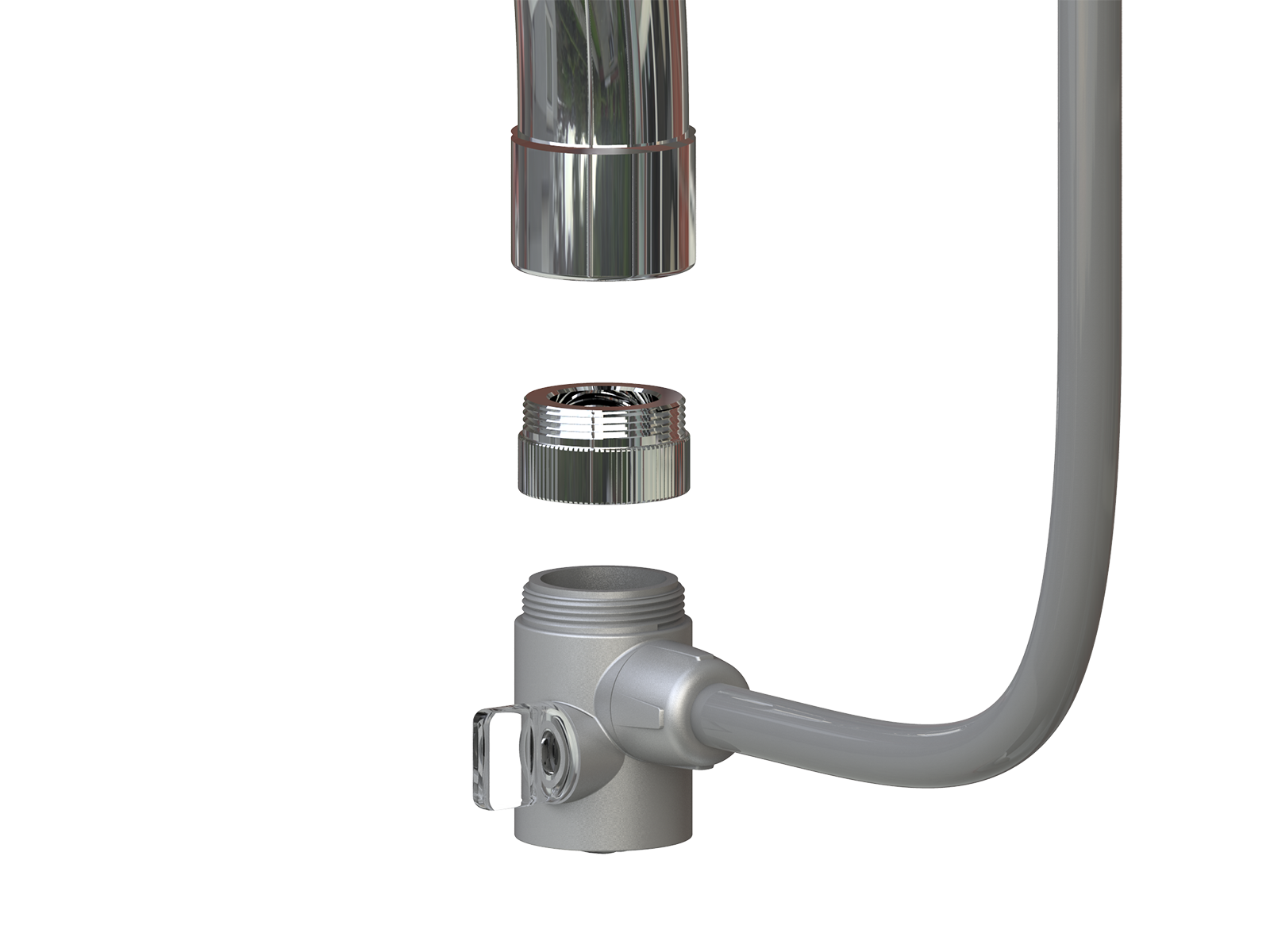

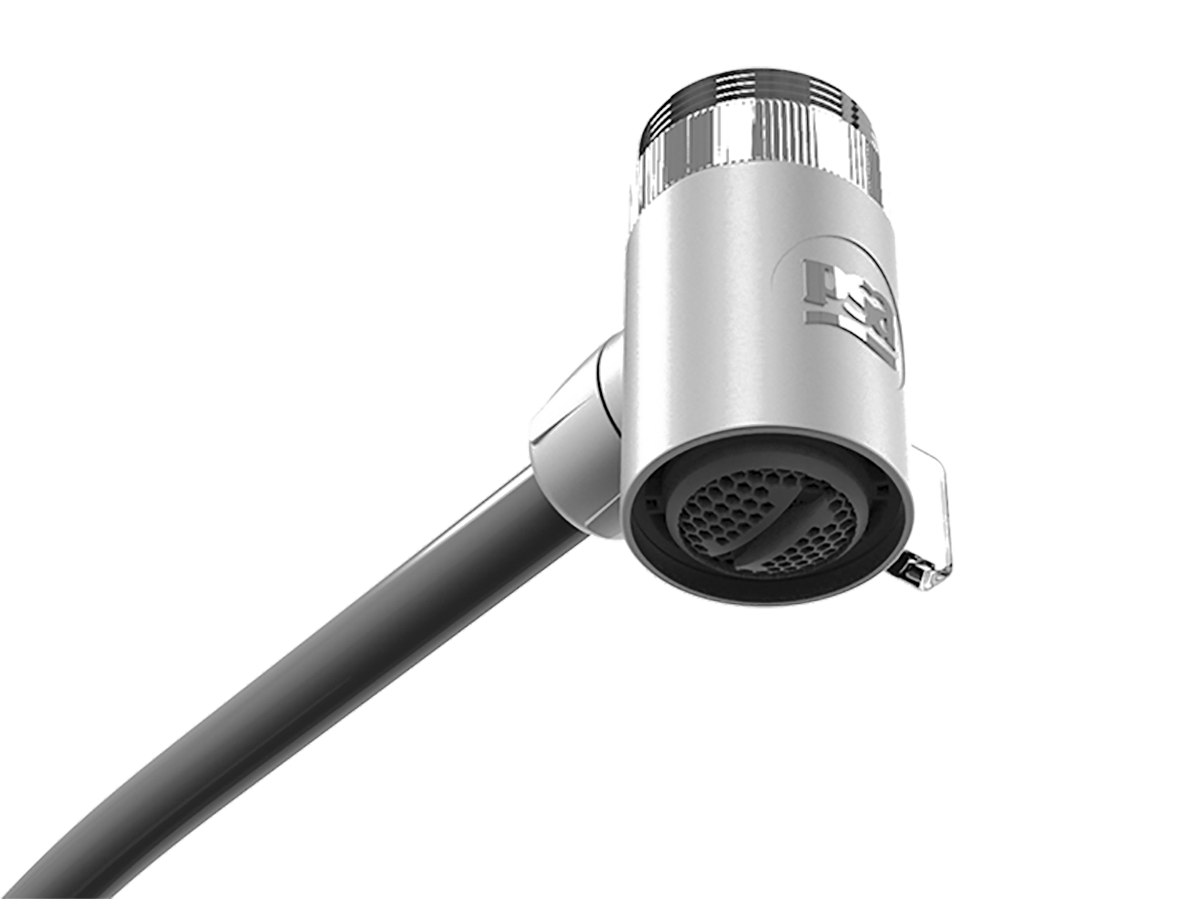

Esta válvula (tipo by-pass) se enrosca en la boca de la grifería que surtirá de agua a la unidad PSA por medio del adaptador. La pequeña palanca ubicada en su costado controla el pasaje del agua: hacia la pileta (en posición horizontal) o hacia la unidad (en posición vertical). En la parte inferior de la válvula hay un aireador para generar un chorro suave y uniforme que minimice las salpicaduras (Figura 5).
La función del adaptador es permitir la conexión de la válvula by-pass, ya que, dada la gran diversidad de griferías existentes, las respectivas roscas (de válvula y de grifería) pueden no coincidir (Figura 5). PSA cuenta con una amplia gama de adaptadores y, es importante destacar, puede fabricarlos especialmente en caso necesario.

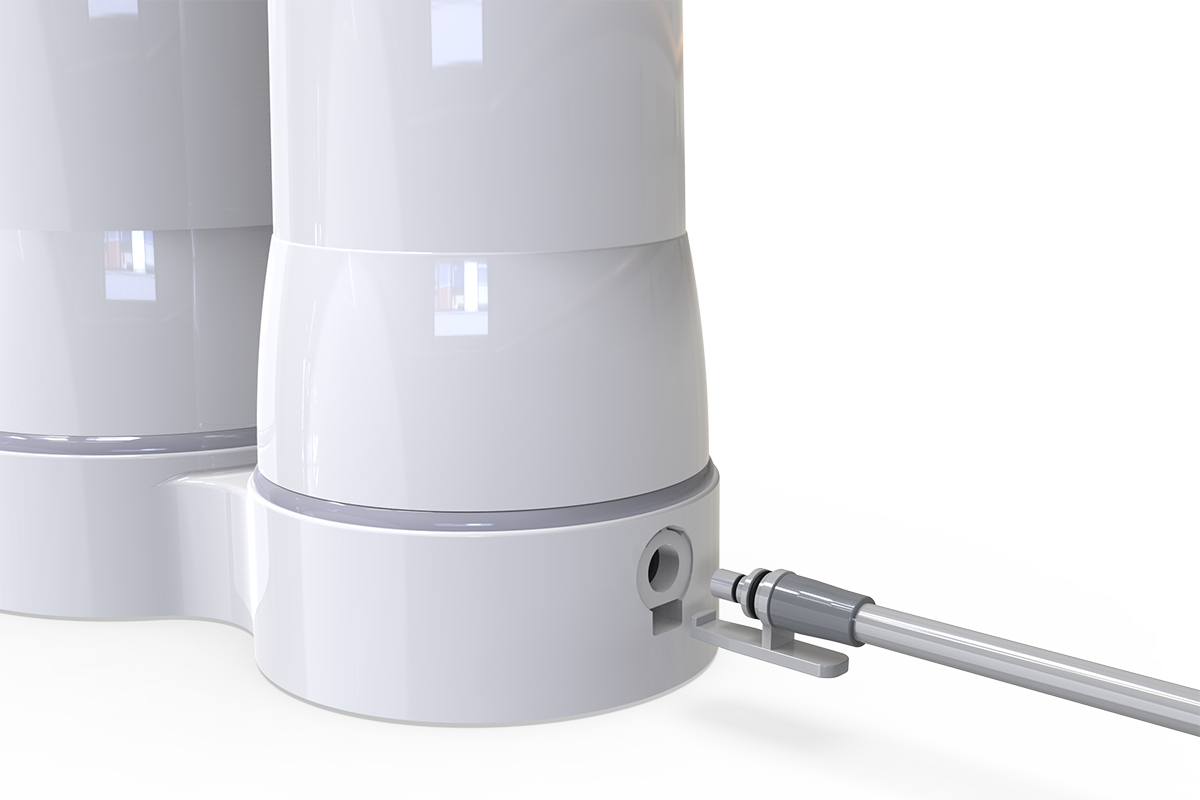

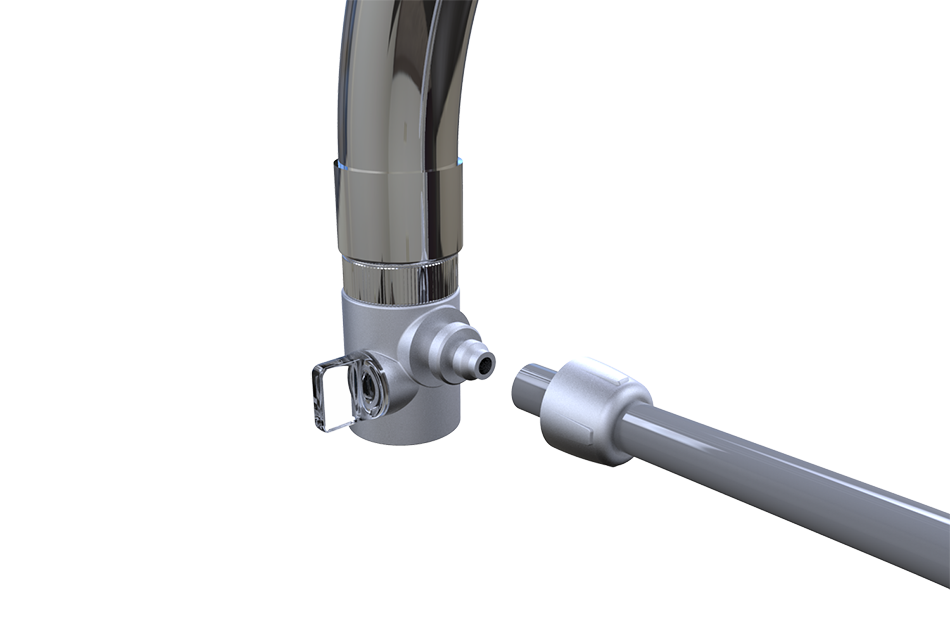

La manguera de conexión vincula la válvula by-pass con el prefiltro. Uno de sus extremos se conecta a la válvula by-pass a presión y se asegura enroscando la tuerca de ajuste (Figura 6), por medio del cual se une al conducto de entrada de agua al prefiltro, ubicado en la parte posterior de la base. El otro extremo posee un conector rápido, por medio del cual se une al conector hembra en la parte posterior del prefiltro (Figura 7). En las instalaciones bajo mesada, la manguera en sus diversos tramos vincula la conexión de agua fría con la Grifería PSA BM y con el equipo.
-Figura 6-
-Figura 7-
El PSA Senik ha sido pensado para ser conectado con facilidad a la cañería de agua fría sobre mesada de cocina y poder disponer así, rápidamente, de agua PSA en el punto de uso (PdU). De todas maneras, la conexión inicial y la puesta en marcha de la unidad estarán a cargo del Distribuidor Independiente PSA, quien te brindará, además, un adecuado asesoramiento integral acerca del uso, funcionamiento y mantenimiento.
1- Retirar el cortachorros, una pieza ubicada en la boca de la mayoría de las griferías, cuya función es atenuar la fuerza del chorro de agua. En caso necesario, utilizar la pinza de fuerza PSA, cuidando de no dañar el acabado de la grifería.
2- Retirar los dos tapones de seguridad, cuya función es garantizar la asepsia de los componentes internos de la unidad. Esta asepsia se logra mediante la ozonización, procedimiento al cual es sometida cada unidad antes de salir de la línea de producción para asegurar la eliminación, en caso de que lo hubiere, de cualquier tipo de contaminante microbiológico. Uno de los tapones está ubicado en la boquilla del pico vertedor. El otro, en la entrada de agua del prefiltro.
3- Conectar el adaptador a la canilla, envolviendo antes su rosca con cinta tipo teflón. Si el adaptador provisto con el equipo no fuera el adecuado, dada la gran diversidad de canillas existentes, PSA dispone de una amplia gama de adaptadores que permitirán realizar la conexión en cualquier modelo de canilla.
4- Conectar la válvula by-pass al adaptador. Para este paso no es necesario encintar, pues la función de sello la cumple la arandela de goma, de color azul, ubicada en el interior del adaptador.
5- Pasar los sujetadores autoadhesivos por la manguera. Luego, conectar ésta a la válvula by-pass: tomarla por su extremo libre (el que no posee conector) e insertarla manualmente sobre el pico de salida de agua de la válvula. Por último, asegurar con la tuerca provista en la válvula by-pass.
6- Fijar los sujetadores a la grifería. Para una correcta adherencia, es conveniente limpiar antes a fondo la superficie de la grifería con alcohol de uso medicinal, detergente u otro desengrasante. Luego, secar correctamente.
7- Para detectar posibles pérdidas en alguna conexión, verificar el funcionamiento con el extremo de la manguera libre orientado hacia la pileta. Abrir la canilla permitiendo el pasaje de agua, alternativamente, a través de la canilla y la manguera mediante la válvula by-pass.
8- Conectar el extremo de la manguera libre a la base del prefiltro.

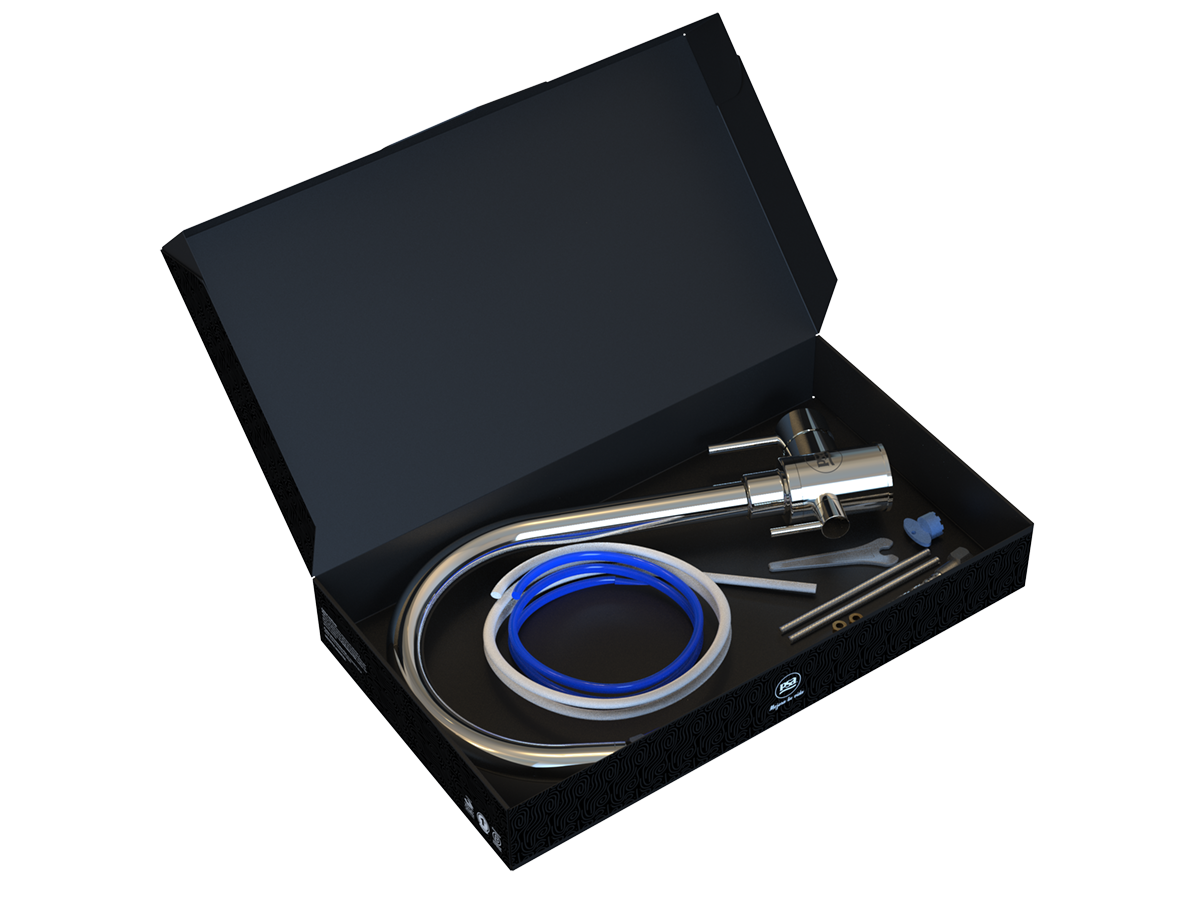

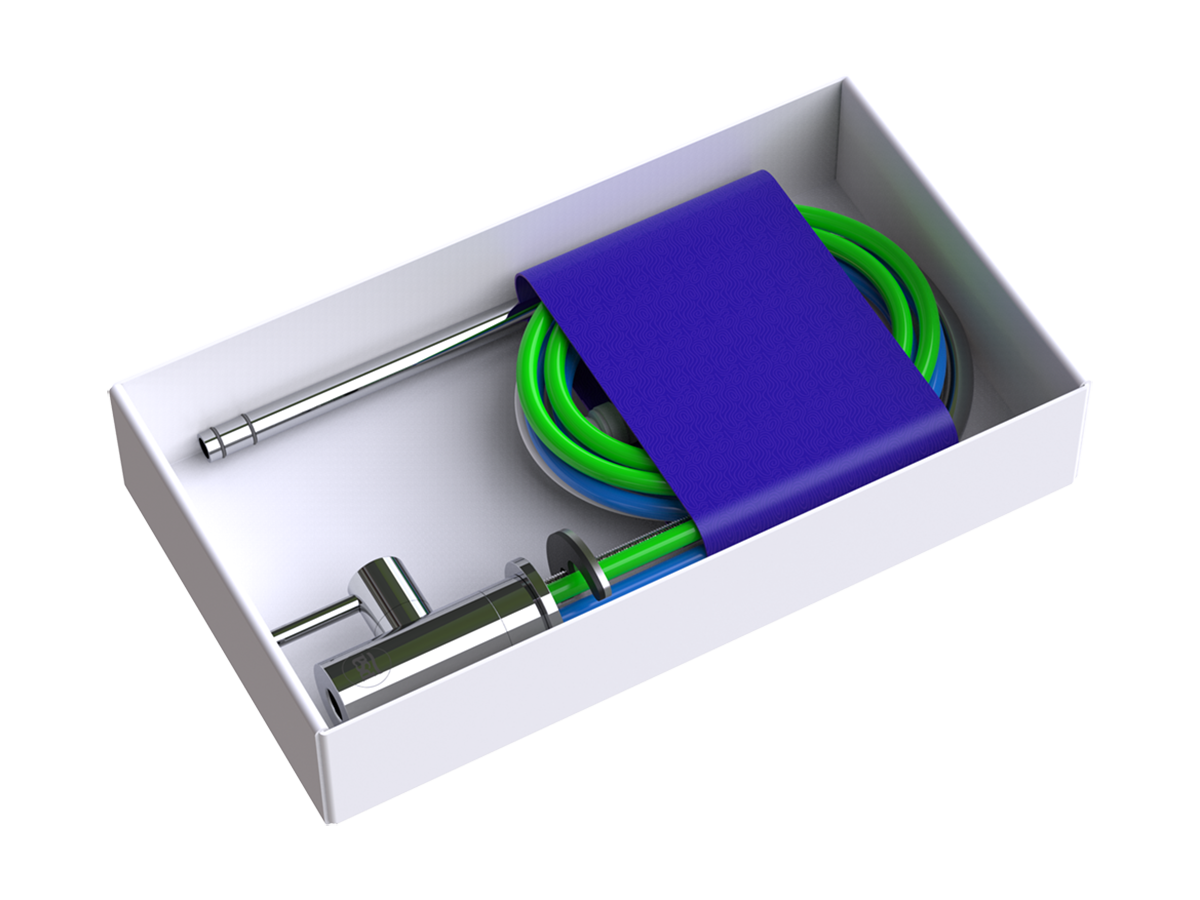

Si se optó por la modalidad de colocación bajo mesada (Figura 8), deberán utilizarse los accesorios de conexión que se expenden con el correspondiente Kit de instalación, el cual incluye la Grifería PSA BM, específicamente diseñada para este fin (Figura 9). PSA cuenta con instaladores autorizados, especialmente capacitados para realizar el servicio de instalación y asesorarte de manera adecuada. La empresa garantiza las instalaciones efectuadas por un instalador oficial por el término de tres meses. Para solicitar este servicio y para cualquier consulta, comunicate con tu DIP o con el Centro de Atención Telefónica.
• Llave de paso: verificar el correcto funcionamiento de la llave de paso, comprobando que corta el agua fría en la canilla principal.
• Cañerías: verificar que el caño que abastece de agua fría a la canilla principal sea flexible (comúnmente conocido como “flexible”. En caso de tratarse de un caño rígido -cualquiera sea su material- deberá colocársele una pieza “T” de ½” (media pulgada), para luego poder proseguir con la instalación.
• Ubicación de la Grifería PSA BM: se recomienda colocarla a una distancia mínima de 20 cm de la canilla principal, a derecha o izquierda, según se prefiera. La perforación en la mesada deberá tener un diámetro de 20 mm.

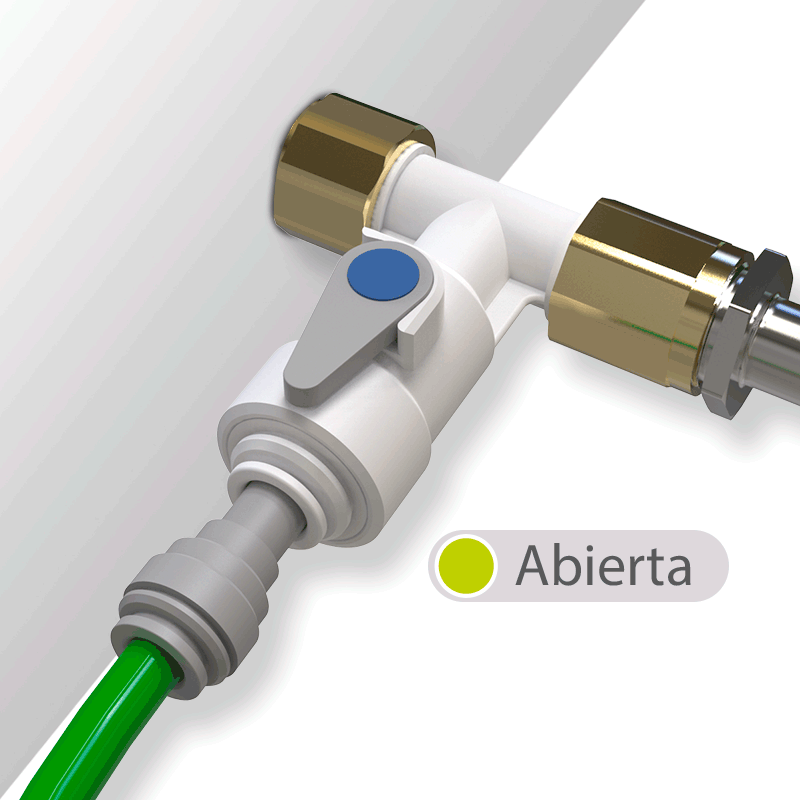

Regulación de caudal: tanto en la modalidad Bajo Mesada como en la Sobre Mesada, el PSA Senik está equipado con un regulador automático de caudal (Sección 9- Especificaciones técnicas generales).

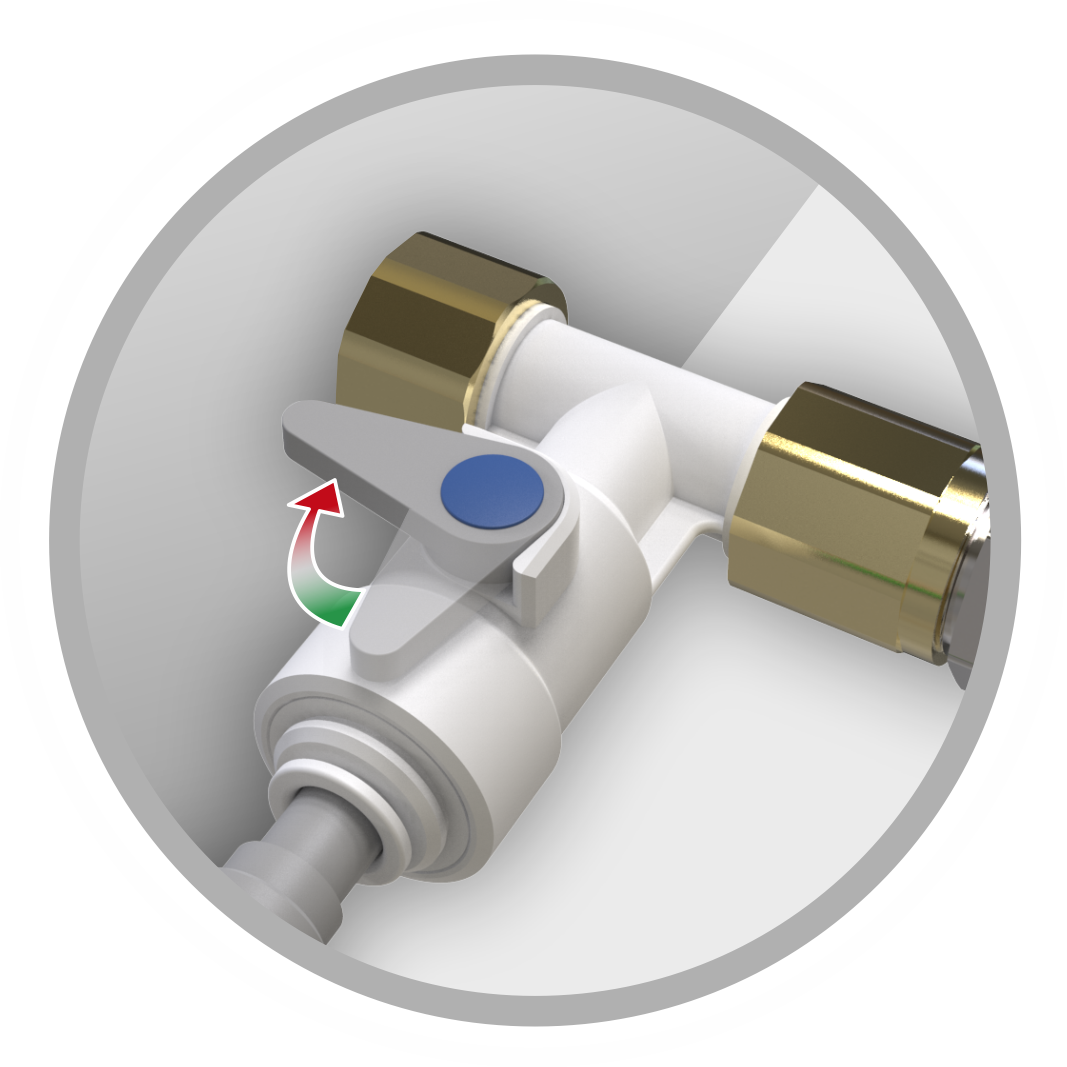

En el caso de no utilizar el equipo por un tiempo prolongado, te recomendamos cerrar la válvula de conexión tipo "T".
Existen dos operaciones necesarias para poner a punto tu PSA Senik. Primero, un retrolavado; segundo, el lavado inicial. El retrolavado y el posterior lavado inicial poseen gran importancia, pues proveen las condiciones necesarias para asegurar un correcto funcionamiento del equipo durante toda su vida útil
Cuando se pone en funcionamiento el PSA Senik por primera vez, se debe comenzar por realizar un retrolavado. Esta operación consiste en hacer circular agua por el interior del equipo en sentido contrario al normal, con el fin de desprender y expulsar las partículas finas y las impurezas que pudieran estar presentes en la materia prima de los medios activos nuevos. Su única consecuencia es de carácter estético. El retrolavado debe efectuarse antes del lavado inicial.

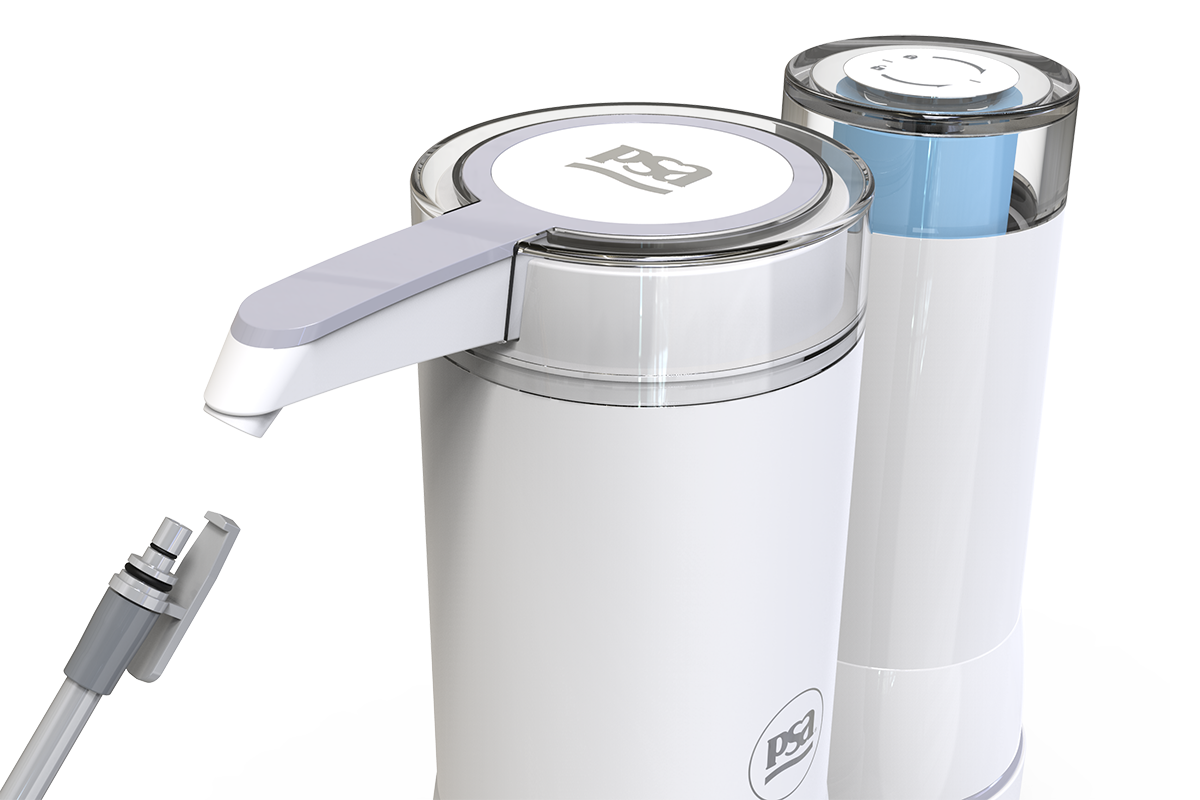

-Figura 10-
1- Colocar el equipo dentro de la pileta (en el caso de un Sobre Mesada).
2- Desenroscar la tapa del prefiltro manualmente.
3- Retirar el cartucho bacteriostático PSA y enroscar nuevamente la tapa.
4- Desconectar la manguera de la base del prefiltro presionando ligeramente el seguro del conector rápido para liberarlo.
5- Conectar la manguera al pico vertedor (Figura 10) o al punto de salida en el caso de un Bajo Mesada. Asegurarse de trabar bien el conector para evitar que se desprenda y salpique agua. En el caso de un Bajo Mesada, disponer de un recipiente para recoger el agua que saldrá por la base del equipo.
6- Hacer circular agua por el equipo hasta que salga limpia (5 minutos, aproximadamente). El agua saldrá por su base y correrá por la pileta (si se trata de un Sobre Mesada) o se depositará en el recipiente previsto para tal fin (en un bajo mesada).
7- Volver a colocar el cartucho bacteriostático PSA, enroscar la tapa del prefiltro y conectar la manguera a la base).
El lavado inicial es una operación de fundamental importancia, pues provee las condiciones necesarias para asegurar un correcto funcionamiento del equipo durante toda su vida útil.
Una característica absolutamente normal en los dispositivos nuevos es la presencia de polvillo de carbón en el agua tratada, debida al desprendimiento de las partículas más pequeñas de los medios activos, arrastradas por el líquido. Es conveniente eliminar estas partículas dejando correr agua hasta que salga totalmente limpia. Además, debe tenerse en cuenta que en los pequeños poros del carbón se aloja aire, que conviene eliminar para evitar futuros goteos.
Estas situaciones se previenen mediante un lavado inicial, procedimiento que será realizado por el DIP. Consta de los siguientes pasos:
1- Posicionar el pico vertedor del dispositivo en dirección a la pileta. Con la canilla abierta y la válvula by-pass en posición vertical (agua tratada), se hace circular agua durante unos 5 minutos, ininterrumpidamente.
2- Abrir y cerrar la válvula by-pass, varias veces, para que el paso del agua y su detención brusca ayuden a desprender el polvo y a eliminar el aire del interior de los poros de los medios activos. Agitar varias veces la unidad durante esta operación.
3- Luego del período de 5 minutos, tu equipo de tratamiento de agua estará listo para usar.
El PSA Senik cuenta con sistema de autopurgado evitando así la formación de “bolsones de aire” dentro del cuerpo del prefiltro, permitiendo así el aprovechamiento de todo el cartucho bacteriostático PSA.
Para un correcto funcionamiento y un mejor aprovechamiento de tu unidad PSA, es importante prestarle atención a los siguientes consejos, que abarcan a todos los modelos:
El PSA Senik debe alimentarse en todos los casos desde la cañería de provisión de agua fría. El pasaje eventual de agua caliente no debe ser motivo de preocupación. Sin embargo, no es conveniente su utilización prolongada pues puede generar roturas o deterioros en la unidad.
Las unidades PSA para instalar sobre mesada deben ser conectadas siempre a una canilla (para lo cual se provee un adaptador y una válvula by-pass). Por lo tanto, en ningún caso deben conectarse directamente a la cañería, ya que no han sido diseñadas para soportar la presión de agua existente en ella. Para instalar bajo mesada, deben utilizarse exclusivamente los modelos PSA desarrollados con ese fin junto a los accesorios correspondientes.
Si bien el equipo está construido con materiales de alta resistencia, deben evitarse los golpes para asegurar un buen funcionamiento y una larga vida útil.
El PSA Senik requiere de un adecuado mantenimiento para asegurar su correcto funcionamiento. Este consiste, en términos generales, en las siguientes operaciones:
• Cambiar el cartucho bacteriostático PSA con la frecuencia necesaria (duración estimada: 12 meses, dependiendo de la calidad del agua).
• Realizar un retrolavado cada 30 días, aproximadamente, y con cada cambio de cartucho bacteriostático PSA.
La duración estimada del cartucho bacteriostático PSA estará determinada por las condiciones del agua disponible y por la frecuencia de uso de la unidad. Dos buenos indicadores que anuncian la necesidad del cambio son:
1- El fin del período de uso aconsejado de 12 meses
2- Notoria disminución de caudal (cercana al 50%) de agua tratada que sale de la unidad. Esta disminución puede ser comprobada mediante una prueba de llenado de una botella de 1 litro. Ver el cuadro que se muestra a continuación:
Tiempo de llenado de una botella de 1 litro
Tiempo ideal ~ 45” (aproximadamente/igual a 45 segundos).
Rango aceptable: entre 40 y 90 segundos.
> 90” (mayor a 90 segundos)
Diagnóstico
La velocidad del agua es normal y, por lo tanto, es la recomendada para un correcto funcionamiento del equipo.
La velocidad del agua es baja. Presenta el inconveniente práctico del tiempo de demora para disponer del líquido. No obstante, el equipo continúa funcionando eficazmente en cuanto al tratamiento del agua.
Recomendación
Aun cuando el caudal sea el normal, es fundamental realizar el retrolavado con la frecuencia indicada en este Manual.
Si la situación no puede revertirse mediante un retrolavado, entonces el equipo requiere cambio del cartucho bacteriostático PSA del prefiltro.
1- Colocar el equipo adentro de la pileta.
2- Desconectar el conector rápido de la base del equipo.

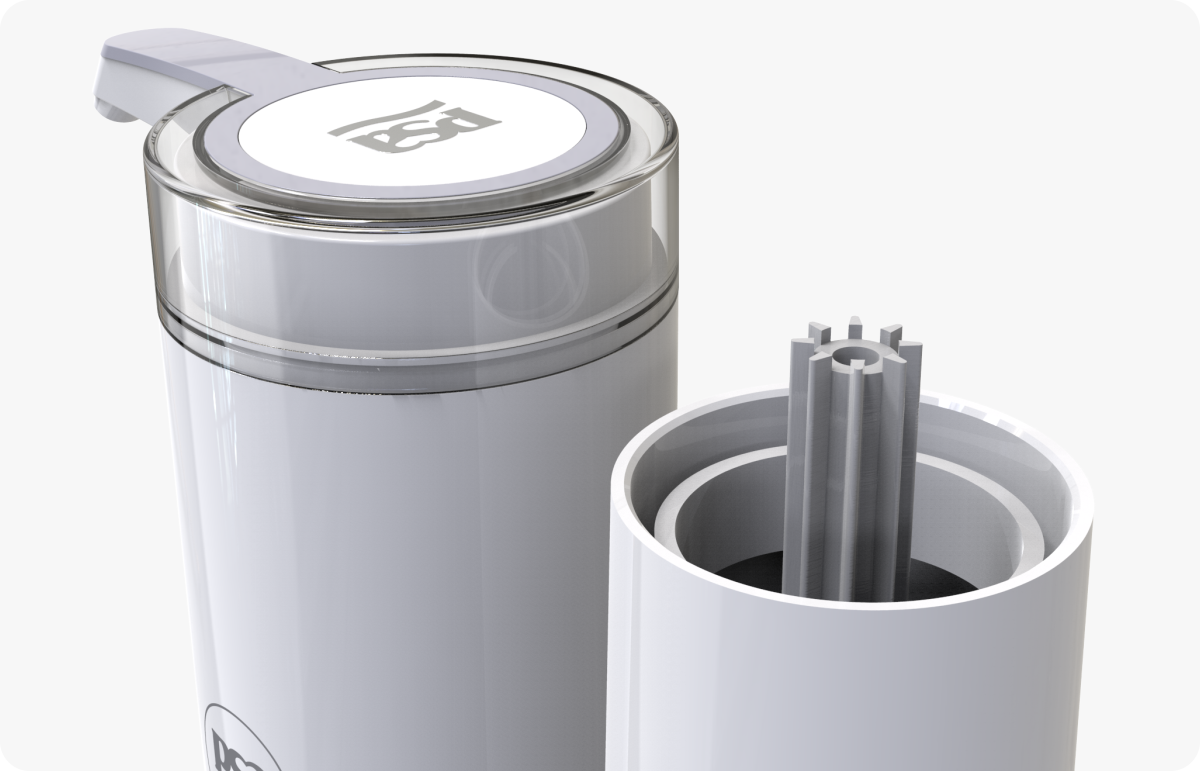

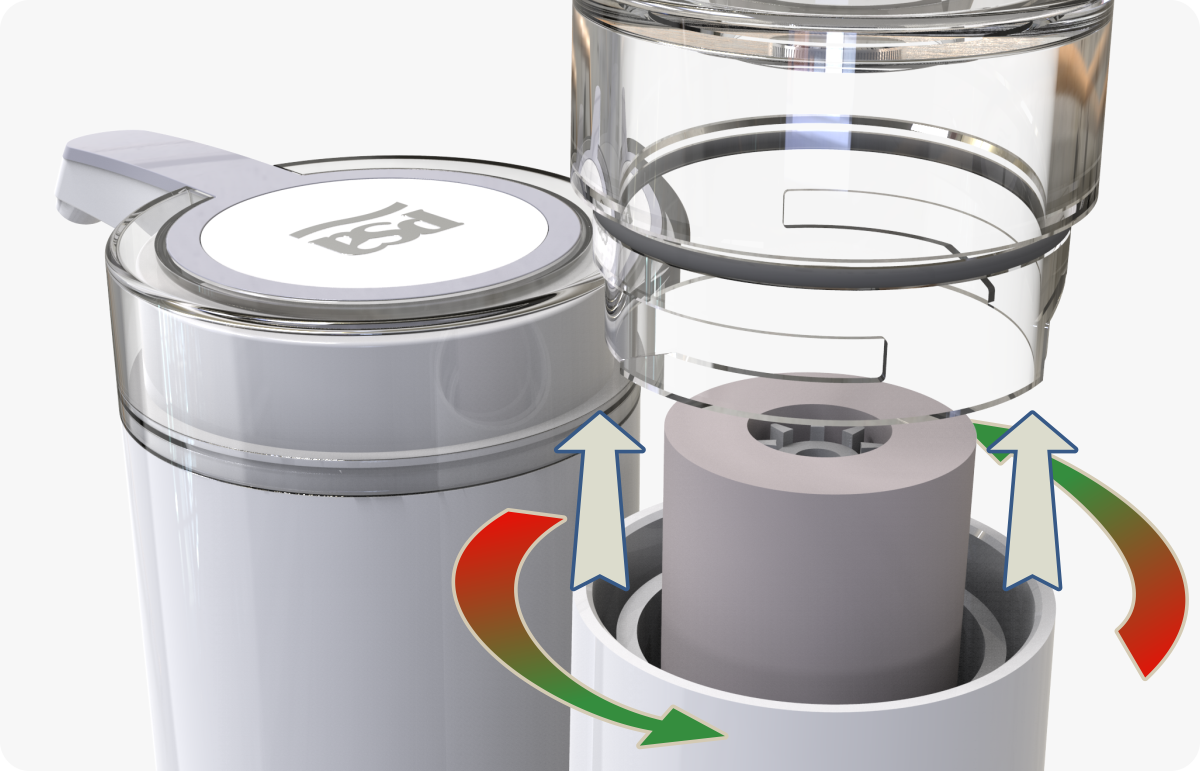

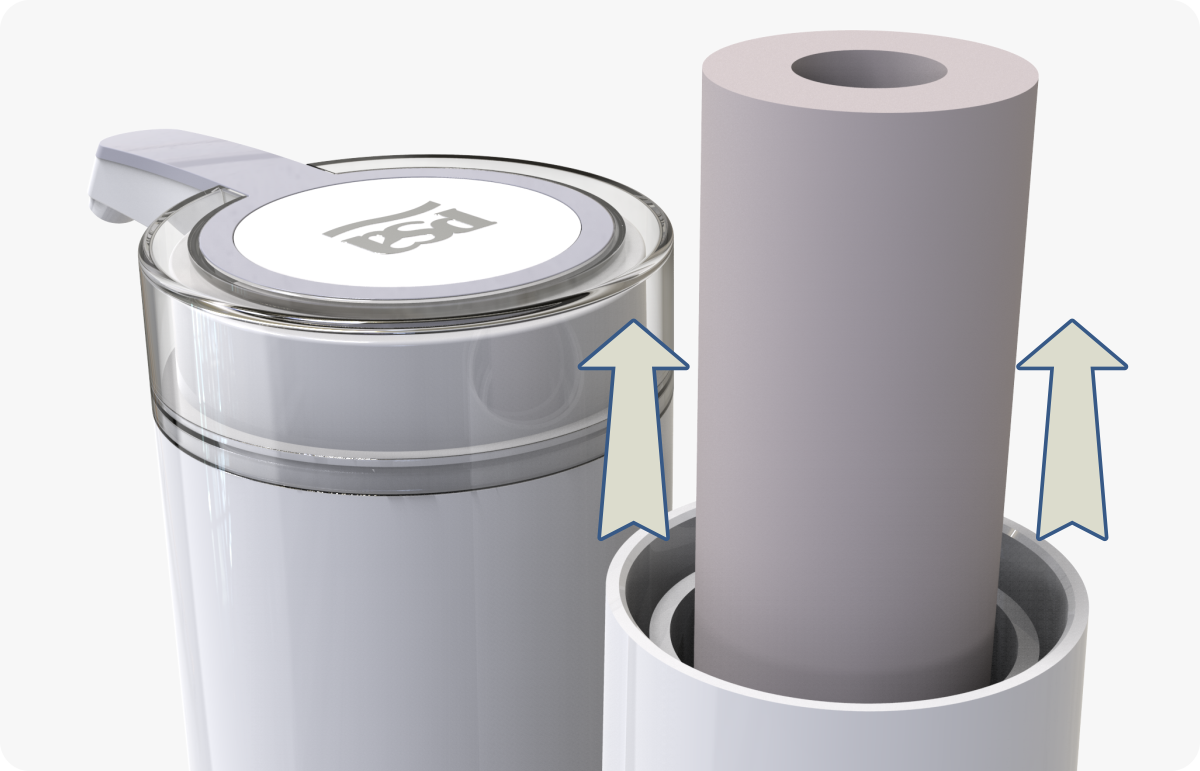

3- Desenroscar la tapa transparente del prefiltro y retirar el cartucho bacteriostático PSA agotado.
4- Enroscar la tapa del prefiltro.
5- Realizar un retrolavado (ver sección 7.1).

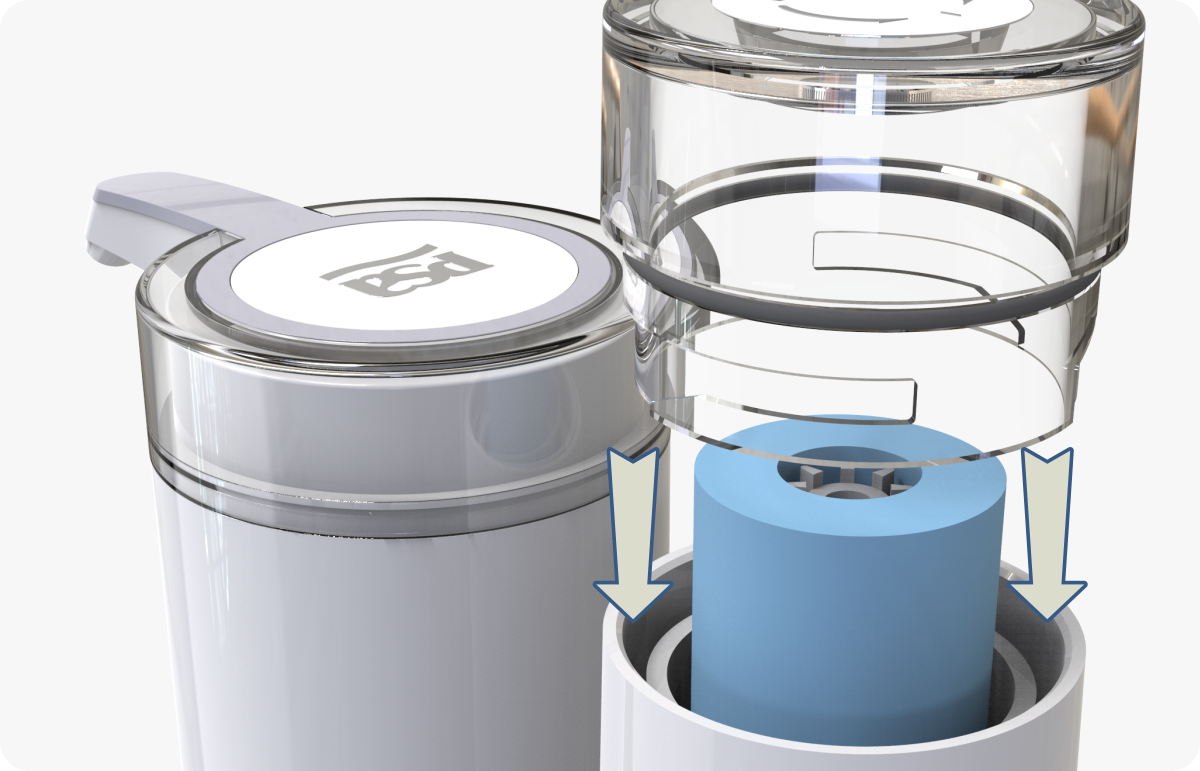

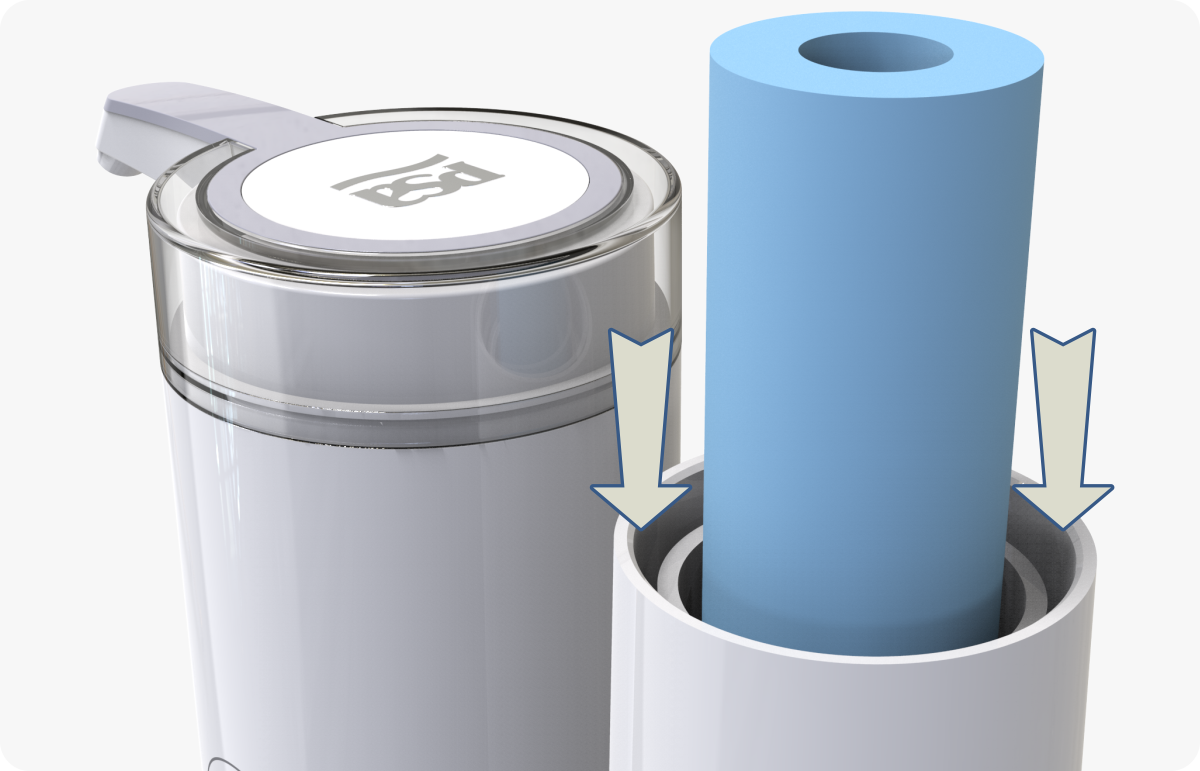

6- Desenroscar la tapa del prefiltro y colocar el cartucho bacteriostático PSA nuevo.

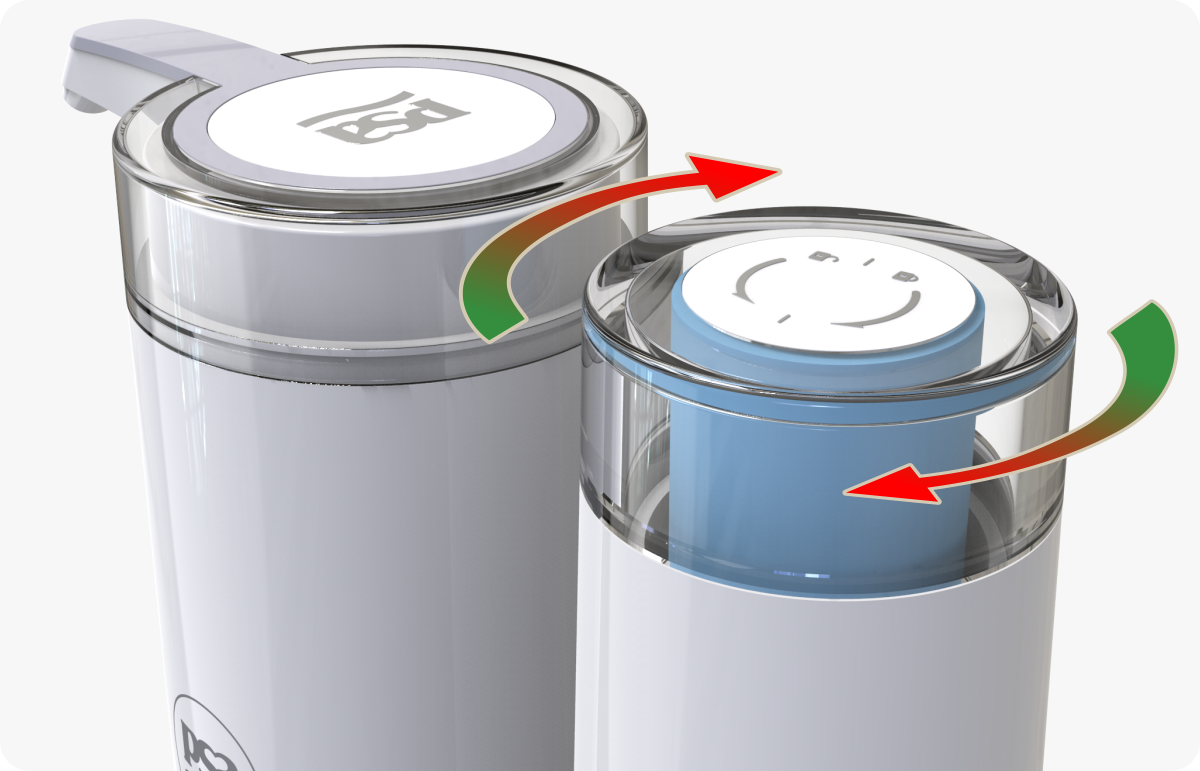

7- Enroscar nuevamente la tapa del prefiltro.
8- Colocar el conector rápido a la base del equipo.
9- Permitir el ingreso de agua a la unidad.
10- Dejar correr agua durante algunos minutos.
-Figura 11.a-
-Figura 11.b-
-Figura 11.c-
-Figura 11.d-
-Figura 11.e-
-Figura 11.f-
Como ya se ha explicado, el retrolavado es la operación por la cual se hace circular agua por el interior de la unidad en sentido contrario al normal, con el fin de desprender y expulsar las impurezas que pueden haberse alojado en los lechos activos, es decir, los que contienen los materiales tratantes (ver el procedimiento en la sección 7.1). PSA aconseja realizar un retrolavado cada treinta días aproximadamente.
Las partes exteriores del PSA Senik deben limpiarse periódicamente con agua tibia, jabón neutro y un paño no abrasivo. No se debe utilizar polvo limpiador, detergente, vinagre, alcohol, solvente u otras sustancias agresivas, pues pueden dañar el acabado de las superficies.
En condiciones normales de uso, la válvula by-pass no requiere mantenimiento especial. Pero, sobre la base de las distintas características que puede presentar el agua utilizada, también es aconsejable limpiar su interior con regularidad. Para ello, basta desenroscar el aireador ayudándose con el accesorio doble propósito y lavar la malla interna.
305 mm
124 mm
240 mm
3.950 g (aprox.)
ABS
Policarbonato
Mínima: 4 ºC | Máxima: 30 ºC
80 litros/hora (± 15%)
Igual o mayor a 45 segundos (aprox.)
0,5 kg/cm2 | 50 kPa
3,0 kg/cm2 | 300 kPa
3,68 litros
Parte inferior de la base
Parte inferior de la base
Cloro
2 ppm (mg/l)
THM
1 ppm (mg/l)
Hierro
3 ppm (mg/l)
Plomo
0,1 ppm (mg/l)
Arsénico
0,1 ppm (mg/l)
En caso de tener agua con concentraciones mayores a las especificadas, por favor consultar con el Centro de Atención Telefónica.
El PSA Senik está preparado para desempeñarse satisfactoriamente durante una larga vida útil. De todos modos, es necesario tener en cuenta que la vida útil y un adecuado funcionamiento de las unidades dependerán de la calidad del agua empleada, de la frecuencia de uso y de un correcto mantenimiento.
Una mala calidad del agua (por ejemplo, con elevado índice de turbiedad) puede afectar el rendimiento y la duración de los medios activos, pues los sedimentos e impurezas se alojarán en ellos y se acumularán hasta saturarlos.
Cuerpo principal (unidad acondicionadora)
18 meses
Cartucho bacteriostático PSA
12 meses
El Certificado de Garantía le asegura al comprador original la reparación o reposición de la unidad (en caso de fallas de fabricación) y una rápida atención ante cualquier problema de funcionamiento, a través del Centro de Atención Telefónica.
Para ello, las condiciones de uso de la unidad PSA deben ajustarse a los requisitos que dicha garantía y este mismo Manual establecen.
Es importante destacar que la Empresa no se responsabiliza por el rendimiento de la unidad cuando no se hubiere cumplido con dichas condiciones. Por lo tanto, te solicitamos leer con atención tanto tu Certificado de Garantía como este manual y conservarlos siempre a mano.
PSA no se responsabiliza por las consecuencias que pudieran derivarse de la utilización de la unidad o de sus componentes recambiables luego de vencido el término de su vida útil, cuya duración y demás características están estipuladas en el presente Manual del Usuario y en el Certificado de Garantía.
El modelo PSA Senik se encuentra inscripto en la ANMAT (Administración Nacional de Medicamentos, Alimentos y Tecnología Médica), dependiente del Ministerio de Salud de la Nación Argentina.
Ante cualquier duda sobre el funcionamiento de tu unidad, para recabar información o realizar pedidos, consultar a tu Distribuidor Independiente PSA o al Centro de Atención Telefónica. Para una mejor atención, mencionar el número de serie de tu unidad, que figura en el Certificado de Garantía y en este Manual, donde también se indica en qué parte de la unidad se encuentra impreso.
grifo, llave de agua, caño
tubería
plano de apoyo, plano de trabajo, encimera. Ej.: mesada de cocina
en los dispositivos de acondicionamiento de agua PSA, grifo de salida del agua tratada
pila de cocina o de lavar, fregadero
